维修前准备与安全须知
-
人身安全：
（图片来源网络，侵删）- 功放电源通常与市电（220V 或 110V）直接相连，内部有大容量滤波电容，断电后电容中仍存有高压电，可能导致严重电击！
- 必须在维修前对大滤波电容进行放电操作，使用大功率电阻（如 1kΩ/5W）的两端分别接触电容的正负极，直到没有火花和“啪”的放电声为止。
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐！对于开关电源维修，示波器是“眼睛”，可以直观地看到 PWM 波形、开关波形，是判断 TL494 及其外围电路工作状态的关键工具。
- 隔离变压器：将功放与市电隔离，防止二次回路带电，增加安全性。
- 烙铁、焊锡、吸锡器：用于拆装元件。
- 替换用元件：准备一些易损件，如 TL494 芯片、大功率开关管（如 2SC5200, 2SA1943, IRF 系列等）、快恢复二极管、电阻、电容等。
维修流程与步骤
第一步：外观检查与初步判断
-
目视检查：
- 保险丝：检查电源输入端的保险丝是否熔断，如果保险丝发黑或熔断，说明存在严重短路故障。
- 电容：检查电解电容是否有鼓包、漏液、顶部防爆阀凸起的现象，这是电容损坏的典型标志。
- 电阻：检查电阻，特别是功率电阻、TL494 的上拉电阻、限流电阻等，是否有烧焦、变色的痕迹。
- 开关管：观察开关管（MOSFET 或三极管）是否有裂痕、烧毁的迹象。
- PCB 板：检查 PCB 板上是否有烧黑的痕迹、虚焊、焊点脱落。
-
闻气味：
如果闻到烧焦的糊味,顺着气味来源查找损坏元件。
（图片来源网络，侵删）
第二步：断电电阻测量（排查短路）
这一步非常重要,可以在通电前排除大部分硬件性短路故障。
-
测量输入端电阻：
- 将万用表调至电阻档（高阻值档如 200kΩ），红表笔接电源输入端 L（火线），黑表笔接 N（零线）。
- 正常情况下,应该有一定阻值（几十到几百 kΩ），且阻值会慢慢上升（因为输入滤波电容在充电），如果阻值很小或接近 0，说明输入回路存在严重短路。
- 常见短路点：整流桥击穿、输入滤波电容击穿、后续电路有严重短路导致输入端等效短路。
-
测量主滤波电容（大电容）的对地电阻：
- 重要：必须先对电容放电！
- 将万用表调至电阻档,红表笔接电容正极，黑表笔接主地。
- 正常情况下,表针会先摆动一个较大值，然后慢慢回到无穷大附近，如果阻值很小或为 0，说明电容击穿或后级电路有严重短路。
- 常见短路点：主滤波电容击穿、半桥/全桥开关管击穿、变压器初级绕组短路。
-
测量开关管（三极管/MOSFET）：
（图片来源网络，侵删）- 对于三极管：用二极管档测量 be、bc、ce 结是否有短路或异常漏电。
- 对于 MOSFET：用二极管档测量 D-S、G-S、G-D 之间是否击穿短路，正常情况下，D-S 之间应该是一个二极管的压降，G-S 和 G-D 之间应该是无穷大，G-S 或 G-D 短路，通常是驱动电路或 TL494 输出异常导致。
如果以上测量发现短路,必须先找到并更换损坏的元件，排除短路故障后，才能进行下一步通电测试，否则，通电后会立即烧毁新换的元件。
第三步：通电测试（关键步骤，需谨慎！）
在确认没有明显短路后,可以进行通电测试。建议在交流输入端串联一个灯泡（如 60W-100W 白炽灯）作为假负载，正常工作时，灯泡会微亮一下然后熄灭或变暗；如果电路有短路，灯泡会持续很亮，起到限流保护作用。
-
测量辅助电源：
- TL494 本身需要工作电压（通常为 +12V 至 +20V）才能工作，这个电压一般由一个小的辅助变压器或从主变压器的一个绕组经整流滤波后得到。
- 找到 TL494 的 VCC (12脚) 和 GND (7脚)，测量这两个引脚之间的电压，如果没有电压或电压异常低，说明辅助电源或其供电回路有问题，应检查辅助变压器、整流二极管、滤波电容及相关电阻。
-
测量 TL494 关键引脚电压：
- VCC 电压正常，接下来测量 TL494 的其他关键引脚电压，并与正常值对比（可在同型号正常机器上测量作为参考）。

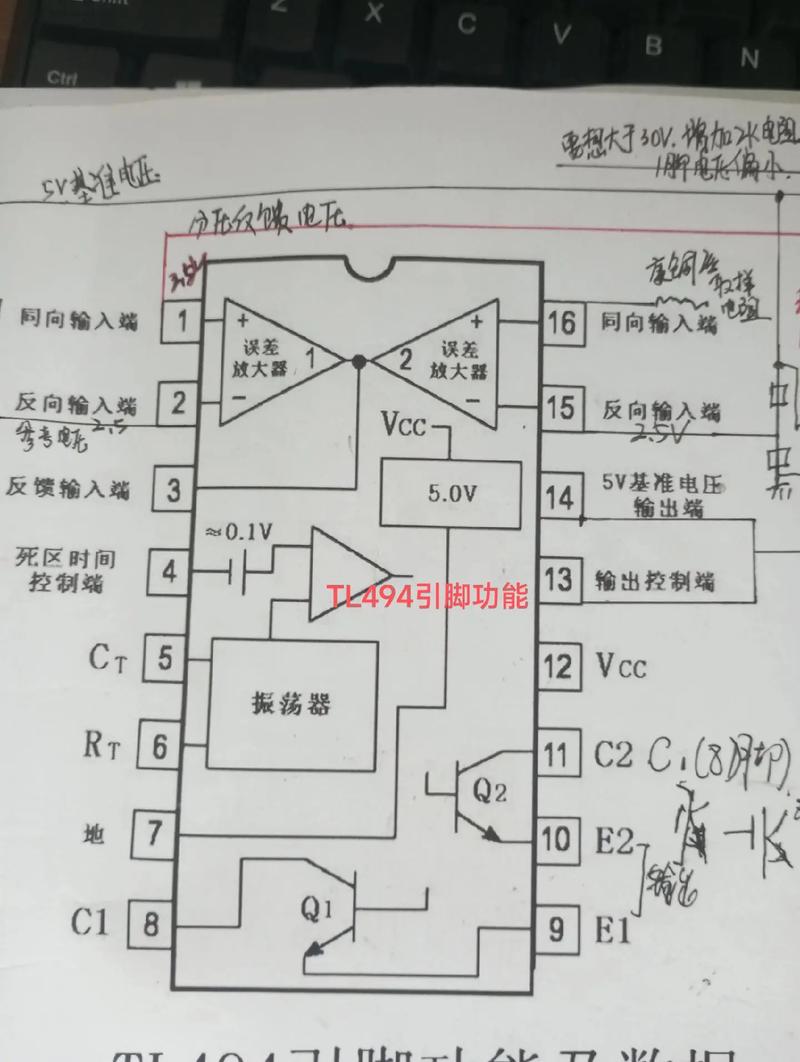

- 1脚 (IN+ / 误差放大器同相输入)：通常接一个分压电阻网络到输出端，用于采样输出电压，正常值是一个固定的参考电压（如 2.5V）。
- 2脚 (IN- / 误差放大器反相输入)：通常接内部基准电压（5V）经分压后的值，正常值应与 1 脚电压相近或略低，用于构成电压负反馈。
- 3脚 (FEEDBACK / 反馈)：这是误差放大器的输出端，也是 PWM 比较器的一个输入，它的电压会根据输出电压的高低而变化，是判断电压反馈环路是否正常的重要节点。
- 4脚 (DTC / 死区时间控制)：该脚电压越高，死区时间越长，输出脉冲越窄，正常工作时，该脚通常被一个二极管或电阻钳位在一个较低的电压（如 0V - 0.5V），以获得最大占空比，如果该脚电压异常高（接近 VCC），说明输出电压可能过低或保护电路动作。
- 14脚 (REF / 基准输出)：应为稳定的 +5V，如果此脚不是 5V，说明 TL494 芯片损坏或其供电异常。

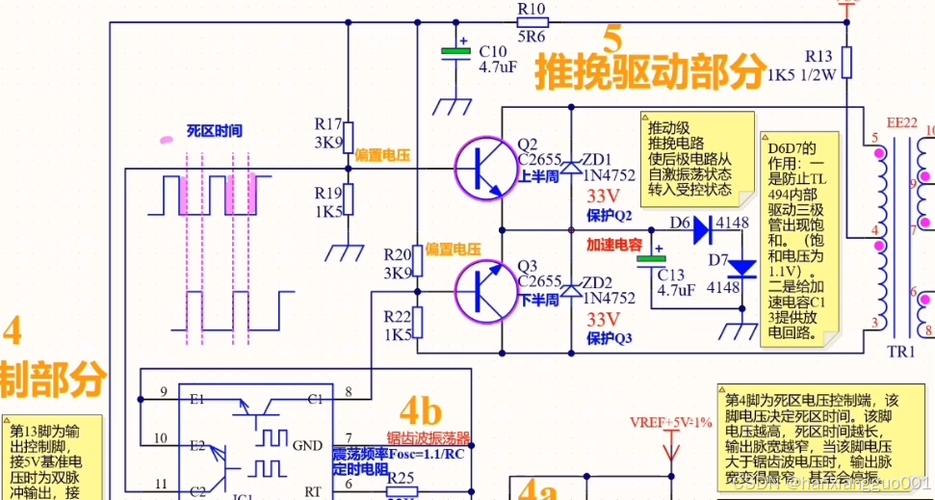

- 15、16脚 (OUTPUT C / B)：TL494 的两个末级输出端，正常工作时，这两个引脚应有相位相反的方波脉冲输出，用示波器观察是最佳方式，如果用万用表测量直流电压，正常值大约是 VCC 的一半。
第四步：波形分析与故障定位（示波器是关键）
这是维修的核心,也是最考验技术的一步。
-
检查振荡电路：
- TL494 的 5脚 (CT) 和 6脚 (RT/CT) 外接的电阻和电容决定了其内部振荡器的频率。
- 用示波器测量 5脚 和 6脚，应该能看到锯齿波，如果没有锯齿波，说明芯片损坏或 RT/CT 电路有问题。
-
检查输出驱动波形：
- 用示波器分别测量 15脚 和 16脚。
- 正常情况：应看到清晰、稳定的反相方波，频率与振荡频率一致，脉冲宽度受误差放大器和死区控制。
- 故障现象：
- 无波形：TL494 损坏，或 VCC 电压异常，或 15/16 脚外接的驱动三极管/IC 损坏。
- 波形畸变、幅度不足：驱动电路（如基极/栅极电阻）有问题，或 TL494 输出能力下降。
- 波形始终为高电平或低电平：说明 PWM 比较器没有正常工作，可能是反馈环路问题或芯片损坏。
-
检查死区控制：
