第一部分：安全须知与维修准备
安全第一！
（图片来源网络，侵删）
- 高压危险！ 开关电源板在未拔下电源插头时，C909（或类似标识的）大容量滤波电容（通常在300V左右）内储存有高压电，即使断电后一段时间，电压依然存在，维修前，必须用一个大功率电阻（如1kΩ/5W）对电容进行放电,否则会损坏万用表甚至造成触电危险！
- 隔离操作： 最好使用隔离变压器（1:1）为待修电源板供电，这样可以防止因电源板火线、零线接反而导致的底板带电,增加安全性。
- 假负载： 在不连接主板的情况下，为了判断电源板是否正常，需要接一个假负载，通常用一个40W-60W的灯泡或一个大功率水泥电阻（如300V/30W-50W）接在+12V（或+24V，看具体板子）输出端。
工具准备
- 万用表： 必备，用于测量电压、电阻、通断。
- 示波器： 强烈推荐！可以直观地观察PWM波形、反馈波形等，是快速判断故障点的“火眼金睛”。
- 电烙铁和吸锡器： 用于更换元件。
- 常用配件： 易损元件，如保险丝、TOP244YN芯片、大功率MOS管（如K2655、2SK2753等）、光耦、431精密稳压源、输出整流二极管、输出滤波电容等。
- 酒精、棉签、小刷子： 用于清洁电路板。
第二部分：TOP244YN芯片简介
- 功能： 这是一款高度集成的PWM控制器，内部集成了高压功率MOSFET、振荡器、PWM比较器、误差放大器、过流/过压/过热保护电路等。
- 关键引脚：
- DRAIN (漏极, 5脚): 内部MOSFET的漏极，也是高压工作点，通常通过一个大功率电阻（如R901）或直接接至300V电压。
- CONTROL (控制极, 1脚): 误差放大器和反馈电流的输入端，这是电压控制的关键引脚，电压通常在5.5V-6V之间正常,电压过低或过高都可能导致电源不工作或保护。
- SOURCE (源极, 2脚/4脚): 内部MOSFET的源极，也是控制电路的地，通常接一个小阻值的电流取样电阻（如R902/R903）到地。
- FB/ICE (反馈/电流使能, 3脚): 外部光耦反馈信号输入端，同时也是过流检测点，电压通常在0.8V-1.5V之间，电压过高（>1V）通常意味着过流保护。
- VCC (供电, 8脚): 芯片内部电路的工作电源，通常由辅助绕组通过整流滤波后提供，正常工作电压约为12V-18V，如果此电压过低或不稳定,芯片会工作在欠压保护状态。
- RESET (复位, 6脚): 通常外接一个RC电路到地，用于软启动功能,维修中此脚故障较少见。
- SYNC (同步, 7脚): 同步信号输入，通常悬空或通过一个小电容接地,维修中此脚故障较少见。
第三部分：维修流程与步骤
遵循“先外后内、先易后难”的原则。
外观检查
- 保险丝： 检查F901（或类似标识）是否熔断。
- 保险丝完好： 说明后级电路没有严重的短路故障，问题可能在启动电路、反馈回路或芯片本身。
- 保险丝熔断： 重点检查！ 说明后级存在严重短路，此时切勿直接更换保险丝通电！必须找到短路点。
保险丝熔断的维修（严重短路）
-
静态测量电阻：
- 测量输入端交流插头两脚之间的电阻： 正常应有几十到几百欧的阻值（由启动电阻决定），如果阻值接近0Ω,说明输入回路有短路。
- 测量PFC大电容（如有）正负极之间电阻： 正向充电会有一个摆动，然后阻值变大，如果始终为0Ω或很小,可能是PFC电路的MOS管或电容击穿。
- 测量TOP244YN的D极（5脚）对地电阻： 正向应有几十千欧，如果很小，可能是TOP244YN内部MOS击穿，或其D极外围的尖峰吸收电路（如R901、C906、D901）元件短路。
- 测量输出端（如+12V）对地电阻： 正向应有很小的阻值（输出滤波电容的充电过程），如果为0Ω，检查输出整流二极管（如D903）是否击穿，输出滤波电容（如C915）是否短路。
-
逐一排查：

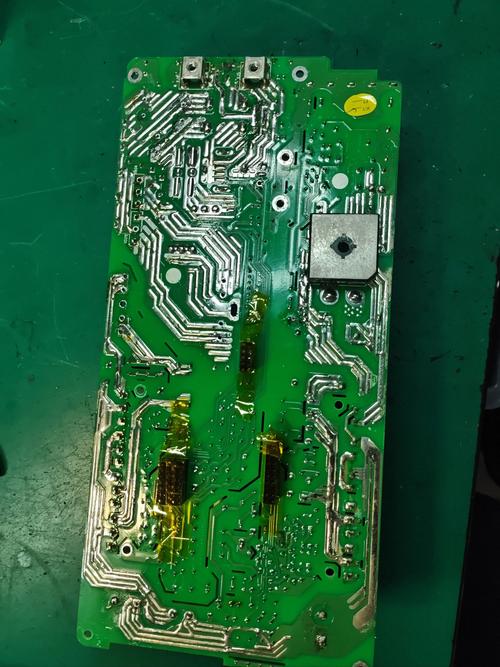

（图片来源网络，侵删）- 如果发现D极对地短路，先拆掉TOP244YN芯片，再测D极对地电阻，如果恢复正常，则肯定是TOP244YN损坏，如果依然短路，检查其D极外部的电阻、电容、二极管。
- 如果发现输出端短路，断开输出整流二极管的一脚，再测，如果恢复正常，则是二极管或后级负载短路（但此时是空载，所以基本是二极管或电容问题）。
保险丝完好的维修（电源无输出）
这种情况通常是电源未启动或处于保护状态。
-
加电测量关键点电压（假负载下）：
- PFC大电容C909两端电压：
- 300V左右： 说明整流滤波电路正常，电源已经启动但可能未进入正常振荡,或处于保护状态。
- 0V或很低： 说明前级电路未工作，检查交流输入回路、保险丝（虽然完好，但可能保险丝座接触不良）、抗干扰电路（如X电容、共模电感）是否开路。
- TOP244YN各引脚电压： 这是维修的核心！
- VCC (8脚) 电压：
- 0V： 辅助电源未工作，检查辅助绕组（变压器上的一个绕组）、整流二极管（如D904）、滤波电容（如C918）是否开路或短路。
- 电压很低（如几伏）且抖动： 启动困难或负载过重，检查启动电阻（R904/R905）、VCC滤波电容、反馈环路。
- CONTROL (1脚) 电压：
- 远低于5.5V（如0V或1V）： 反馈环路有问题，导致输出电压过低，芯片未进入正常工作区，重点检查光耦、431、基准电压电阻。
- 远高于6V（接近VCC）： 反馈环路开路，导致输出电压过高，但TOP244YN的过压保护（OVP）会启动，将1脚电压拉低，使电源停振，检查光耦是否开路、431是否击穿、取样电阻是否开路。
- FB/ICE (3脚) 电压：
- > 1V： 这是过流保护的典型特征！说明电流检测电阻（R902/R903）上的压降过大，原因可能是：输出端实际短路（即使接了假负载，也可能是假负载问题）、电流取样电阻阻值变大、TOP244YN本身损坏。
- ≈ 0.8V： 正常工作点。
- DRAIN (5脚) 电压：
- 在300V附近抖动： 说明芯片已经开始振荡，但未进入稳定状态,问题可能在反馈环路或负载。
- 为稳定的300V： 说明芯片未启动，检查VCC供电、启动电阻、以及TOP244YN的使能端（如有外接电路）。
- VCC (8脚) 电压：
- PFC大电容C909两端电压：
-
动态波形检查（使用示波器）：
- 测量DRAIN (5脚) 波形： 正常工作时应有清晰、幅度较高的高频开关脉冲（方波
