重要安全提示
在进行任何维修之前,请务必牢记：
（图片来源网络，侵删）
- 断电操作：维修前务必切断输入电源，并等待电容完全放电（可并联一个大功率电阻进行放电）。
- 使用隔离变压器：为了人身安全，强烈建议在维修时使用隔离变压器，将待修电源与市电电网隔离。
- 专业防护：佩戴绝缘手套和护目镜，防止电击或电容爆炸造成的伤害。
- 识别风险：开关电源内部存在高压，即使断电后，滤波电容中仍储存有大量电荷，非常危险。
第一部分：故障现象分类与初步诊断
当24V电源出现故障时,通常表现为以下几种现象，我们可以根据现象进行初步判断。
| 故障现象 | 可能的原因 | 初步诊断方法 |
|---|---|---|
| 完全无输出 | - 输入保险丝熔断 - 输入回路过压/欠压保护 - 输出短路或过流保护 - PWM控制器或功率开关管损坏 - 启动电阻开路 |
观察：电源指示灯是否亮？ 测量：用万用表测量输入端是否有电压。 |
| 输出电压偏低 | - 输入电压过低 - 输出负载过重（电流过大） - 输出整流二极管或滤波电容性能下降 - 反馈环路故障（如光耦、TL431、精密电阻异常） - 功率开关管性能下降 |
测量：测量输入电压是否正常。 脱负载测量：断开所有输出负载，测量空载电压是否恢复正常。 |
| 输出电压偏高 | - 反馈环路开路（如光耦损坏、TL431失效） - 基准电压源（TL431）异常 - PWM控制器损坏 |
观察：电源是否发出异常声音或异味？ 测量：测量关键反馈元件的电压。 |
| 输出电压不稳定，有波动 | - 滤波电容（输入/输出）失效（ESR增大） - 负载不稳定或存在间歇性短路 - 反馈环路元器件性能不良 - 控制器或PWM电路受干扰 |
观察：听是否有异响，看是否有元件烧毁痕迹。 示波器测量：用示波器观察输出电压波形。 |
| 电源发出异常叫声 | - 负载过重或短路 - 输入滤波电容失效 - 开关变压器磁芯松动或破损 - 开关频率过低（控制器或驱动电路故障） |
脱负载测量：断开负载，叫声是否消失？ 触摸：迅速触摸主要发热元件（如MOS管、变压器），是否异常发烫？ |
| 电源过热 | - 散热器灰尘过多，散热不良 - 环境温度过高 - 输出长期过载 - 功率开关管或整流二极管性能下降 |
检查：清理散热器灰尘。 测量：测量输出电流是否超过额定值。 |
第二部分：常见故障维修流程
遵循“先外后内，先易后难”的原则进行排查。
第一步：外观检查与初步测量
-
目视检查：
- 检查电源外壳是否有破损、烧焦的痕迹。
- 检查PCB板上是否有明显烧毁、鼓包的元件（特别是电容）。
- 检查保险丝管是否发黑、熔断。
- 闻一下是否有烧焦的异味。
-

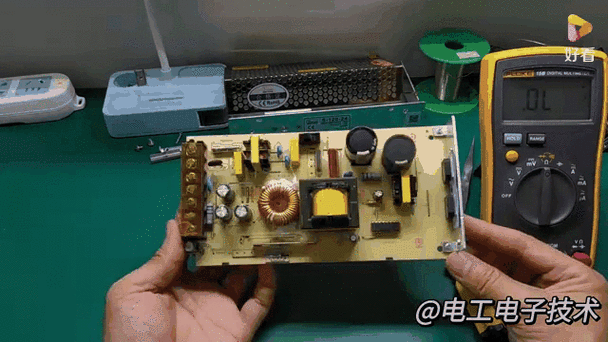

静态测量（断电后）：
（图片来源网络，侵删）- 测量输入端电阻：用万用表电阻档测量电源输入端的两个端子，正常情况下，应该有一个较小的阻值（几十到几百欧姆，取决于输入功率），这主要是输入滤波电容的充电电阻和整流桥的等效电阻，如果阻值为无穷大，说明输入回路开路；如果阻值非常小（接近0Ω），说明输入回路存在严重短路。
-
通电测量（带电操作，务必小心！）：
- 测量输入电压：确认输入的AC或DC电压是否在电源规格允许的范围内。
- 测量输出电压：在空载状态下，测量输出电压是否正常，如果电压正常，说明电源本身问题不大，问题可能出在负载上。
第二步：核心电路模块排查
如果初步检查发现问题,可以深入到内部电路进行排查，24V开关电源通常由几个核心部分组成：
输入与抗干扰电路
- 元件：保险丝、压敏电阻、差模/共模电感、X/Y电容、整流桥。
- 常见故障：
- 保险丝熔断：这是最常见的故障之一。千万不要只换上一个新保险丝就通电！ 必须先找到熔断的原因。
- 缓慢熔断（发黑）：通常为瞬间过压（如雷击）或长期过载导致，重点检查压敏电阻是否击穿短路。
- 爆裂式熔断：通常为后级严重短路导致，重点检查整流桥、输入滤波电容、功率开关管是否击穿短路。
- 整流桥损坏：用二极管档测量其四个二极管，是否有短路或开路现象。
- 保险丝熔断：这是最常见的故障之一。千万不要只换上一个新保险丝就通电！ 必须先找到熔断的原因。
功率变换电路
（图片来源网络，侵删）
- 元件：功率开关管（通常是MOSFET）、开关变压器、启动电阻。
- 常见故障：
- 功率开关管击穿短路：这是“毁灭性”故障，常常会导致保险丝熔断，用万用表二极管档测量D-S极，是否短路，如果击穿，务必更换开关管后，再检查导致其损坏的根源，否则换新管后可能再次烧毁。
- 启动电阻开路：启动电阻为PWM控制器提供初始工作电压，如果它开路，控制器无法启动，电源将无任何输出，测量其阻值是否正常（通常在几十千欧到几百千欧）。
- 开关变压器损坏：较少见，但可能因磁芯碎裂、线圈匝间短路导致，匝间短路很难用万用表测出，可能需要通过测量其初级电感或替换法来判断。
控制与驱动电路
- 元件：PWM控制器芯片（如UC384x系列、TL494等）、光耦（如PC817）、精密基准源（如TL431）、分压电阻。
- 常见故障：
- 反馈环路故障：这是导致输出电压异常（偏高、偏低、不稳）的最主要原因。
- 输出电压偏高：通常是光耦或TL431损坏，导致反馈信号丢失，PWM控制器认为输出电压过低，从而让开关管以最大占空比工作。
- 输出电压偏低：可能是TL431或光耦性能不良，或者分压电阻阻值漂移。
- PWM控制器损坏：控制器本身故障会导致无输出或输出异常，检查其VCC供电脚电压是否正常，以及输出驱动脚是否有PWM波形（需示波器）。
- 反馈环路故障：这是导致输出电压异常（偏高、偏低、不稳）的最主要原因。
输出整流与滤波电路
- 元件：输出整流二极管（肖特基二极管）、滤波电容。
- 常见故障：
- 输出整流二极管损坏：用二极管档测量，若短路，会导致输出电压为0或很低，并可能引发过流保护。
- 滤波电容失效：这是导致输出电压纹波大、带载能力差、电压不稳的常见原因，电容失效表现为ESR（等效串联电阻）增大和容量下降，外观上可能鼓包、漏液，即使用万用表测不出容量，也可能已经失效，最好的判断方法是替换法。
第三部分：维修实例分析
实例1：电源无输出，保险丝熔断
- 现象：通电后指示灯不亮，测量输入保险丝已熔断且发黑。
- 分析：保险丝发黑，说明存在严重过流。
- 维修步骤： a. 断电，放电。 b. 用万用表二极管档测量输入整流桥，发现其中一只二极管短路。 c. 继续测量功率开关管的D-S极，也发现短路。 d. ：整流桥和MOS管因某种原因（如雷击或老化）同时击穿，导致保险熔断。 e. 维修：更换同型号的保险丝、整流桥和MOS管，更换后，先不装外壳，通电测试，确认输出电压正常后再装回。
实例2：电源输出电压偏低，且带载能力差
- 现象：空载时输出电压为24V，但一接上负载，电压就跌落到20V以下，电源还发出轻微的“滋滋”声。
- 分析：带载能力差，通常意味着功率转换能力不足或输出回路损耗过大。
- 维修步骤： a. 断电，放电。 b. 检查输出整流二极管，用万用表二极管档测量，正反向电阻正常。 c. 检查输出滤波电容，外观无明显鼓包，但怀疑其性能下降。 d. 维修：采用“替换法”，用一个同规格、质量好的新电容替换掉原来的输出滤波电容，更换后，接上负载测试，电压稳定在24V，叫声消失。故障解决。
实例3：电源输出电压忽高忽低
- 现象：输出电压在22V到26V之间波动，不稳定。
- 分析：电压波动，通常与滤波、反馈或负载稳定性有关。
- 维修步骤： a. 首先断开负载，测量空载电压，发现依然波动，说明问题在电源本身。 b. 检查输入和输出滤波电容，外观正常。 c. 用示波器观察输出电压纹波，发现纹波非常大。 d. 维修：再次采用“替换法”，更换输入和输出滤波电容，更换后，纹波消失，电压稳定。故障解决。
总结与建议
- 工具是关键：除了万用表，一台示波器是维修开关电源的利器，可以直观地看到PWM波形、输出纹波等，极大提高维修效率。
- 安全第一：永远不要在未找到故障根源的情况下，盲目更换保险丝或功率管，这可能导致故障扩大，甚至引发危险。
- 先修思路，再动手：拿到一个故障电源，先根据现象分析可能的原因，然后有针对性地去测量，而不是无头苍蝇一样乱测。
- 记录与学习：每次维修后，记录下故障现象、原因和解决方法，不断积累经验。
- 成本考量：对于一些老旧或低价值的电源，如果核心元件（如变压器、控制器芯片）损坏，备件难寻或维修成本过高，直接更换新电源可能是更经济高效的选择。
希望这份详细的指南能帮助您更好地诊断和维修24V电源故障！
