以下是针对三菱PLC FX1N维修的详细指南，涵盖了从初步检查到深入维修的各个步骤。

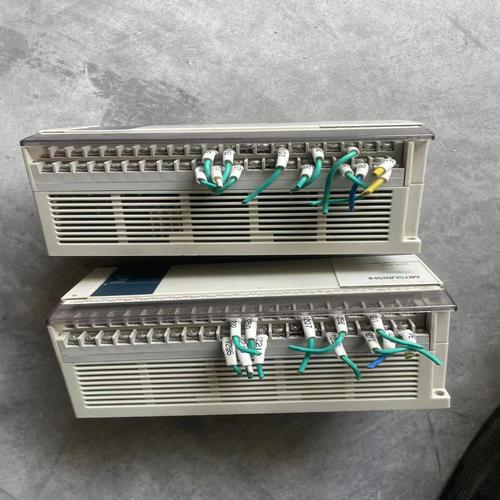

（图片来源网络，侵删）
第一部分：维修前准备与安全须知
-
安全第一：
- 断电操作：在进行任何检查或维修之前，务必切断PLC及其所有连接设备的总电源，等待至少5分钟，让内部电容完全放电。
- 静电防护：人体静电可能损坏PLC内部的CMOS芯片，维修人员应佩戴防静电手环，并确保工作台面接地良好。
-
准备工具：
- 万用表：必备，用于测量电压、电阻、通断。
- 螺丝刀：十字和一字螺丝刀，用于拆装外壳。
- 编程电脑与软件：安装好GX Works2或GX Developer软件，以及专用的USB/SC-09编程电缆。
- 替换备件：准备一些常见的易损件，如保险丝、电源模块、通信接口芯片等。
- 替换的PLC或模块：如果条件允许，准备一个已知完好的同型号PLC或模块用于替换法测试，能极大提高效率。
第二部分：故障诊断流程（从外到内，从简到繁）
当PLC出现故障时,不要急于拆解，按照以下步骤进行系统性排查。
观察与初步检查
-
检查电源指示灯：

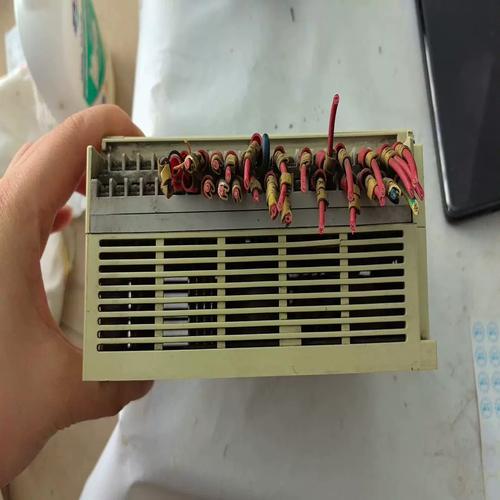

（图片来源网络，侵删）- POWER (绿色) 灯：这是最重要的指示灯。
- 不亮：说明PLC没有通电或内部电源模块故障。
- 闪烁：通常表示内部DC 5V电源负载过重或短路。
- 常亮：说明基本供电正常。
- ERROR/ALARM (红色) 灯：
- 常亮：PLC发生硬件错误或软件错误（如程序语法错误、看门狗超时）。
- 闪烁：可能发生I/O错误、电池电压低等警告。
- RUN/STOP (黄色) 灯：
- RUN常亮：PLC正在运行程序。
- STOP常亮：PLC处于停止状态（通常由程序指令或外部开关控制）。
- POWER (绿色) 灯：这是最重要的指示灯。
-
闻、看、听：
- 闻：闻一下PLC是否有烧焦的异味。
- 看：仔细检查PLC外壳、电路板是否有明显的烧毁痕迹、鼓包的电容、元件虚焊或脱焊。
- 听：接通电源瞬间，听是否有异常的“啪”声或元件爆裂声。
-
检查外部环境：
- 电源：确认输入PLC的AC电源电压是否在额定范围内（如AC 100-240V）。
- 接线：检查所有电源线、信号线、通信线是否连接牢固、正确，有无短路或断路。
- 负载：检查PLC驱动的负载（如接触器、电磁阀）是否存在短路，这可能导致PLC输出模块损坏。
软件诊断
- 连接PLC：将编程电脑通过USB/SC-09电缆连接到PLC的编程口（RS-422接口）。
- 读取状态：
- 打开GX Works2软件，新建或打开对应项目，尝试“在线”连接PLC。
- 如果能连接上,直接读取PLC的诊断缓冲区，这里会记录详细的错误代码、发生时间和原因，是软件故障排查的“金钥匙”。
- 监控运行：
- 如果连接正常,可以监控PLC的RUN/STOP状态、循环扫描时间、各软元件（X, Y, M, S, T, C, D）的状态。
- 通过监控,可以判断是程序逻辑问题还是硬件问题，某个输入X0在物理开关按下时没有变化，可能是输入模块或接线问题。
硬件分级排查
如果初步检查和软件诊断无法解决问题,或者指示灯显示硬件错误，就需要进行硬件级别的排查。
-
检查电源单元

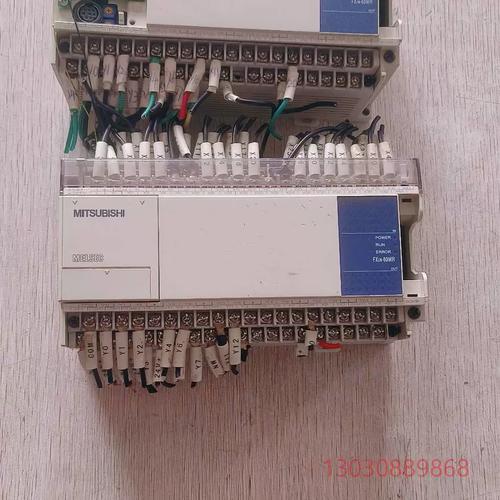

（图片来源网络，侵删）- 输入电压：用万用表测量PLC电源端子（如L, N）的AC电压是否正常。
- 输出电压：断电后，拆开PLC，找到电源板，通电后，测量电源板输出的DC 5V和DC 24V是否正常稳定。
- 无5V输出：基本可以肯定是电源板故障，常见原因有：输入整流桥损坏、开关管（如MOSFET）损坏、PWM控制芯片损坏、输出滤波电容失效等。
- 5V电压偏低且波动：通常是输出滤波电容失效（鼓包或失容）或负载过重。
-
检查CPU主板
- 如果5V电源正常,但CPU不工作（POWER灯亮但其他无反应），故障可能在CPU主板。
- 外观检查：重点检查CPU芯片、晶振、存储器芯片（如ROM, RAM）附近是否有发黑、烧焦的痕迹。
- 晶振：用示波器测量晶振引脚，看是否有起振波形，无波形通常是晶振或其负载电路损坏。
- 存储器：如果程序丢失或混乱，可能是外部存储器（如EEPROM芯片）或其相关电路故障。
-
检查I/O单元（扩展模块）
- 输入模块不工作：
- 检查输入点：用万用表二极管档，将红表笔接输入端子（如X0），黑表笔接COM端子，按下外部开关，如果听到“咔哒”声（内部光耦导通），说明输入点本身正常，否则，可能是输入电路损坏。
- 检查光电耦合器：断电后，测量输入光耦的输入端（发光二极管侧）和输出端（三极管侧）的电阻值，如果短路或断路，则光耦损坏，需要更换。
- 输出模块不工作：
- 继电器输出型：用万用表电阻档测量输出点（如Y0）与COM端子之间的电阻，当输出指令ON时，电阻应为几欧姆（触点吸合）；OFF时，应为无穷大（触点断开），如果始终为无穷大，可能是触点粘连或线圈驱动电路损坏。
- 晶体管输出型：测量输出点与COM端子之间的电压，当输出ON时，应有接近24V的电压；OFF时，应为0V，无电压变化，可能是输出晶体管或驱动芯片损坏。
- 输入模块不工作：
第三部分：常见故障与维修案例
案例1：POWER灯不亮
- 现象：PLC完全没反应。
- 排查：
- 测量AC电源输入是否正常。
- 检查PLC主电源保险丝（通常在电源输入端附近，是一个小绿色的方块），用万用表测量其是否熔断。
- 如果保险丝熔断,不要直接更换新的！ 必须先排查下游电路是否存在短路，重点检查电源整流桥、开关管（如K2141, K2143等型号）是否击穿短路。
- 如果保险丝完好,问题很可能在电源板上的开关电源电路（如PWM控制器UC384x系列芯片损坏）。
案例2：ERROR灯常亮
- 现象：无法进入RUN模式。
- 排查：
- 连接编程软件,读取诊断缓冲区，错误信息会直接告诉你原因。
- “电池电压低”：更换位于PLC正面盖板下的锂电池（型号为Alkaline Battery, 型号如LS1420），注意：更换时必须在通电状态下进行，否则程序会丢失。
- “硬件错误”：通常是CPU主板或某个扩展模块硬件损坏，可以尝试拔掉所有扩展模块，只保留CPU主板，看ERROR灯是否熄灭，如果熄灭，则逐个添加扩展模块，找出故障模块。
- “程序错误”：检查程序是否存在非法指令、数据超范围等问题。
案例3：部分输入/输出点不工作
- 现象：其他I/O正常，但某几个点无反应。
- 排查：
- 外部因素：检查对应的外部接线、开关、负载是否正常。
- 替换法：在软件中将一个正常工作的点（如Y1）的程序临时分配到故障点（如Y0）的地址，看Y0是否能工作，如果能，说明是点地址或程序问题；如果不能，基本确定是该硬件点损坏。
- 硬件维修：对于继电器输出，可以小心地更换继电器，对于晶体管输出或输入，通常需要更换整个模块或维修板级上的对应光耦/驱动芯片。
第四部分：维修注意事项与建议
- 先备份，再操作：在进行任何可能导致程序丢失的操作（如更换电池、断电时间过长）前，务必先将PLC的程序和参数备份到电脑中。
- 优先考虑替换：对于现场维修，最快速有效的方法是整体替换，用一个好的PLC模块去替换怀疑有故障的模块，确认故障点后，再将故障模块带回维修台进行板级维修。
- 记录故障现象：详细记录故障发生时的现象、环境、指示灯状态等信息，有助于分析根本原因。
- 板级维修有难度：FX1N PLC是高度集成的贴片元件，板级维修（如更换电源板上的MOSFET、PWM芯片）需要专业的焊接技术和电子知识，对于普通用户，建议直接更换模块。
- 寻求专业帮助：如果自己无法解决，特别是涉及到CPU主板或复杂电源板故障时，建议联系专业的PLC维修服务商。
希望这份详细的指南能帮助您维修三菱FX1N PLC！
