重要声明与安全须知
在进行任何维修操作之前,请务必阅读以下内容：

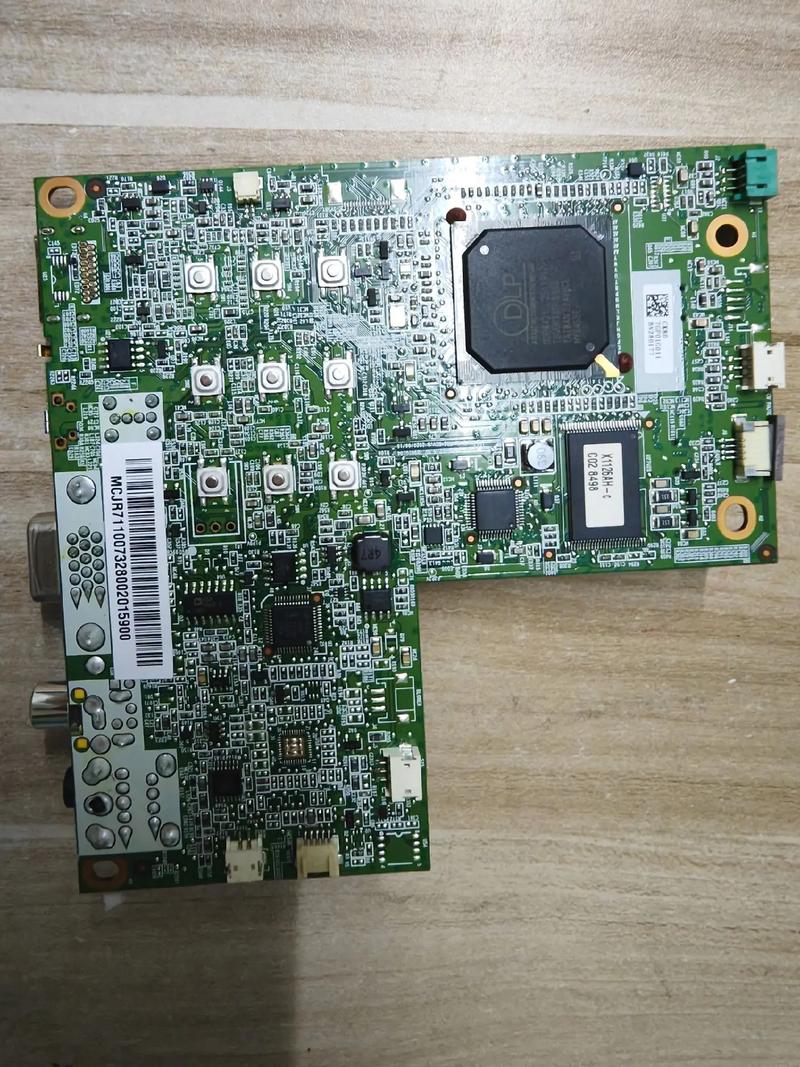

（图片来源网络，侵删）
- 安全第一：投影仪主板通常由开关电源供电，即使拔掉电源线，大容量的电解电容器中仍可能储存着足以致命的高压电，在操作前，必须对大电容进行放电。
- 风险自负：主板维修需要一定的电子技术基础，包括电路图识别、万用表使用、焊接技术等，如果您不具备这些技能，强行维修可能会导致主板彻底损坏,甚至引发安全事故。
- 保修失效：自行拆机维修会使产品立即失去官方保修资格。
- 备份数据：如果主板上有存储芯片（如Flash芯片）,维修过程中有数据丢失的风险。
第一部分：维修前的准备工作
工具与材料准备
-
基础工具：
- 防静电手环：防止静电损坏主板上的敏感元件。
- 万用表：必备，用于测量电压、电阻、通断。
- 可调直流稳压电源：高级但非常有用，可以安全地为主板供电，观察电流变化,判断是否有短路或大电流元件损坏。
- 电烙铁：建议使用温度可调的恒温烙铁（如936系列），功率30-50W。
- 助焊剂：松香或免洗助焊膏。
- 吸锡器/吸锡线：用于拆卸元件。
- 放大镜/显微镜：主板上的元件非常小,需要放大镜来观察焊点和元件。
- 小螺丝刀套装：用于拆机。
- 镊子：尖头和弯头镊子各一把。
- 酒精、棉签、小刷子：用于清洁电路板。
-
备件：
- 同型号保险丝：最常见的故障点之一。
- 同型号电解电容：是主板上的易损件,尤其是电源部分的滤波电容。
- 关键电源管理IC、驱动IC：根据故障现象初步判断。
- 同型号的Flash存储芯片：如果怀疑是软件或固件问题。
安全操作流程
- 断电：将投影仪电源线完全拔掉。
- 放电：
- 找到主板上的大容量电解电容（通常在电源输入附近，体积较大）。
- 用带绝缘手柄的螺丝刀或导线，将电容的两个引脚短接，将其中的电荷放掉。注意安全，避免触电。
- 拍照记录：在拆卸任何连接线或螺丝之前，用手机从各个角度拍下主板和周围部件的照片,方便后续还原。
- 拆机：按照投影仪的拆机指南,小心地将主板从机器中取出。
第二部分：故障分析与诊断流程
主板故障通常表现为无反应、不开机、无光、有声音无图像、花屏、自动关机等，我们可以按照“由外到内，由大到小”的原则进行排查。
外观检查（目测法）
- 观察主板：仔细检查主板的正反面，看是否有明显的：
- 烧黑、发黄的元件或区域。
- 鼓包、漏液的电解电容。
- 虚焊、脱焊的引脚（尤其是一些大功率IC或接口）。
- 物理损伤,如断裂的PCB走线或被划伤的元件。
电源部分检测（核心重点）
电源部分是故障率最高的区域，GM4O的主板通常由一个外部电源适配器供电，进入主板后首先经过一个DC-DC转换模块。

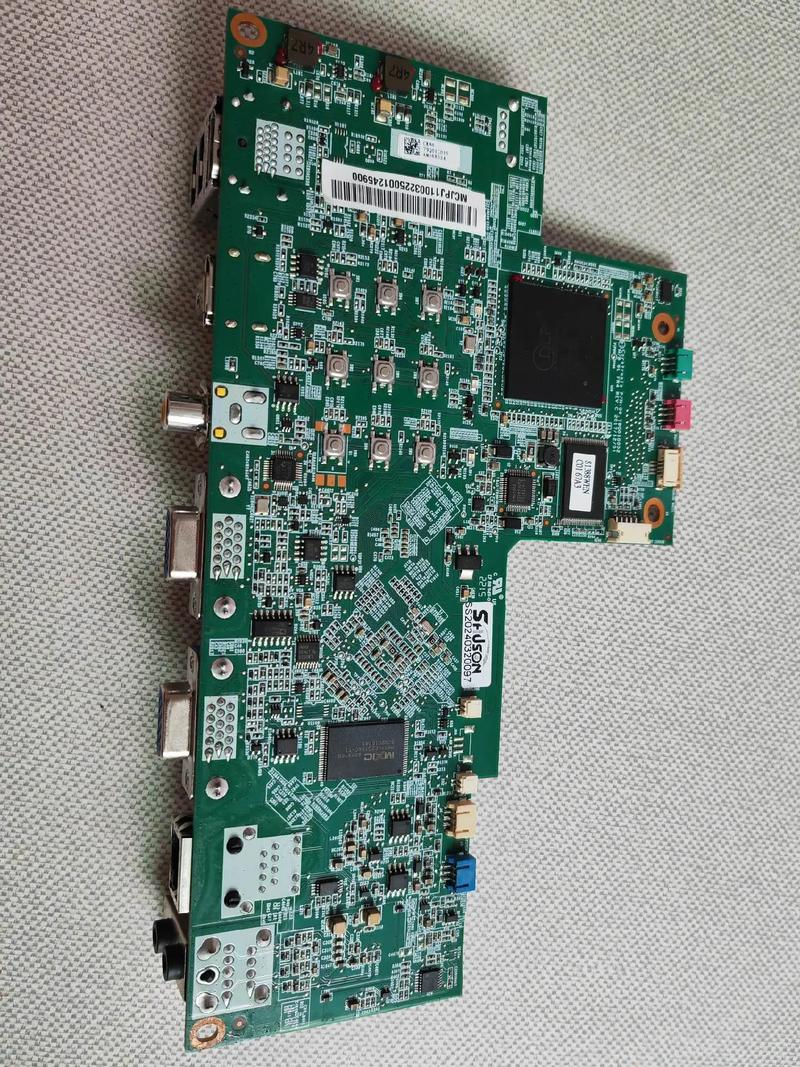

（图片来源网络，侵删）
-
步骤1：输入电压检测
- 用万用表直流电压档，测量电源接口输入端是否有正常的电压（例如通常是19V或12V，请查阅你的电源适配器标签确认）。
- 若无输入电压：检查电源线、电源适配器是否损坏。
-
步骤2：保险丝检测
- 找到电源输入端的保险丝（通常是一个小玻璃管或贴片元件）。
- 用万用表的电阻档或二极管档测量保险丝是否通断。
- 若保险丝熔断：绝对不能直接更换一个新的保险丝就通电！ 必须先找到导致保险丝熔断的短路点。
- 排查短路：
- 检查输入端的整流桥（四个二极管组成的桥堆）是否击穿短路。
- 检查主输入滤波电容是否击穿短路。
- 检查后续的DC-DC功率开关管（MOSFET）是否击穿短路。
- 找到并更换损坏的元件后,再更换保险丝。
-
步骤3：关键电压检测
- 如果保险丝完好，输入电压正常,下一步是测量主板上的各组电压输出。
- 使用可调直流稳压电源为主板供电（串联一个电流表！），从低电压（如5V）开始缓慢上调,观察电流。
- 若无任何反应，电流为0：可能是电源管理IC或其外围电路（如启动电阻、反馈电阻）损坏。
- 电流瞬间很大，然后保护：说明存在严重短路，重点检查大电容、MOSFET、DC-DC电感等。
- 电压输出正常：说明电源部分基本正常,故障可能在信号处理部分。
信号处理部分检测
如果电源正常，但投影仪仍无法正常工作（如无光、无图像）,则需要检查信号处理链路。
（图片来源网络，侵删）
-
主控芯片（MCU/CPU）工作条件
- 供电：测量主控芯片的VCC和核心电压（如1.2V, 3.3V）是否正常。
- 时钟：测量晶振两脚是否有正常的波形（用示波器）或电压（用万用表交流档）,晶振损坏是常见故障。
- 复位：测量复位引脚电压是否正常，通常是上电时有一个低电平,然后变为高电平。
-
存储芯片（Flash）
- 供电：确保Flash芯片的供电正常（通常是3.3V）。
- 通信：测量Flash与主控芯片之间的通信线路（如SPI总线：CS, CLK, MOSI, MISO）是否有上拉电阻，是否对地/电源短路。
- 固件问题：如果怀疑是固件损坏，需要使用专用的编程器（如CH341A, FT232H等）将同型号正常主板的固件文件（
.bin）重新烧录到Flash芯片中，这是解决“无光、无图像”的常用方法。
-
驱动与信号输出
- 光机驱动：主板需要输出驱动信号到光机（DLP或LCD）来产生图像,测量驱动芯片的供电和输入信号是否正常。
- 屏驱动板：如果GM4O有独立的屏驱动板，检查主板与驱动板之间的排线是否松动、接口是否氧化。
- 图像处理芯片：如果图像有花屏、偏色等问题，可能是图像处理芯片或其显存（DDR）有问题,维修难度极大。
第三部分：常见故障与维修思路
| 故障现象 | 可能原因 | 维修思路 |
|---|---|---|
| 完全不通电，指示灯不亮 | 电源适配器或线缆损坏 主板保险丝熔断 主板输入端短路（整流桥、滤波电容、MOSFET） |
测量电源适配器输出电压 检查并更换保险丝 用万用表二极管档排查短路点，更换损坏元件 |
| 电源指示灯亮，但风扇不转，无反应 | 主板5V或3.3V电压未产生 主控芯片（MCU）未工作 风扇驱动电路或风扇本身损坏 |
测量各组电压输出，重点检查DC-DC电路 检查MCU的供电、时钟、复位 直接给风扇供电测试，或检查风扇驱动三极管/IC |
| 有风扇声，但无光（无图像） | 光机故障 光机驱动信号/供电异常 主板Flash固件丢失 主控芯片或图像处理芯片损坏 |
（难度高）测试光机单独供电 测量光机接口的供电和驱动信号 重点排查：使用编程器重刷固件 检查MCU工作状态，若外围正常则可能MCU损坏 |
| 图像花屏、抖动、色彩异常 | 数据线/排线接触不良 显存损坏 图像处理芯片或其供电异常 屏驱动板故障 |
重新插拔所有排线 （难度高）更换显存颗粒 测量图像处理芯片供电和时钟 （可能性低）排查屏驱动板 |
| 自动关机，或开机一段时间后关机 | 电源负载能力不足（如某路电容失效） 主板某处存在轻微漏电或热稳定性差的元件 温度保护传感器异常 |
重点检查电源部分的大电容，更换试试 用热风枪对可疑元件（如IC、电容）进行局部加热，观察故障是否重现 检查温度传感器及其线路 |
第四部分：总结与建议
- 先软后硬：对于“无光无图像”的故障，优先考虑固件丢失的可能性，这是成本最低、成功率较高的方法。
- 先电源后信号：主板故障，先解决“吃饭”问题（电源），再解决“工作”问题（信号）。
- 先简单后复杂：从保险丝、电容、排线这些简单易换的部件入手,逐步深入到芯片级维修。
- 图纸和资料：如果能找到GM4O的主板电路图（原理图和点位图），维修将事半功倍,可以在一些专业论坛或维修群中寻找。
- 何时放弃：如果主控芯片、图像处理芯片等BGA封装的芯片损坏，或者PCB板断线严重，维修成本过高且成功率低,建议直接更换主板或整机。
最后的建议：如果你只是普通用户，不具备专业的维修技能和设备，当你的GM4O投影仪出现主板故障时,最稳妥的办法是：
- 联系官方售后咨询维修事宜。
- 寻找信誉良好的专业投影仪维修店进行检修。
希望这份详细的指南能对你有所帮助！祝你维修顺利！
