第一部分：逻辑板基础知识

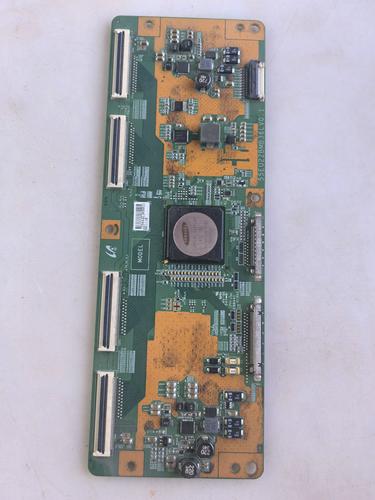

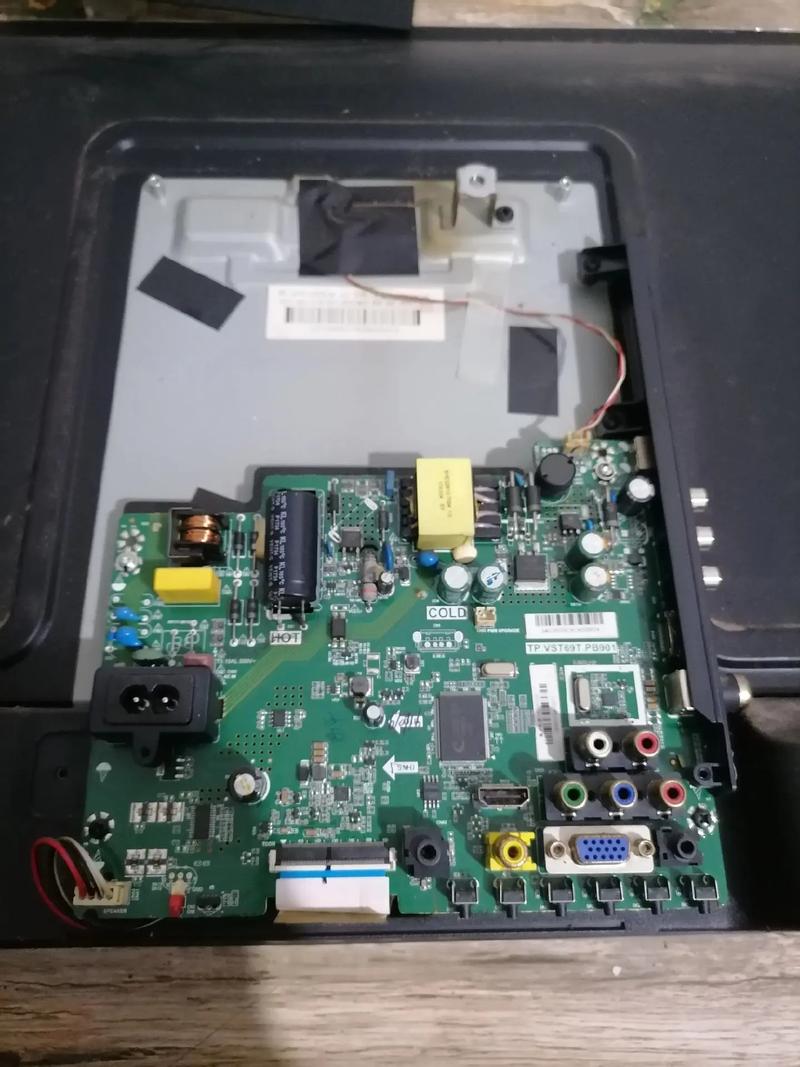

什么是逻辑板？ 逻辑板，也叫控制板、驱动板，是液晶屏的核心组件，它相当于液晶屏的“大脑”和“神经中枢”，它的主要作用是：
（图片来源网络，侵删）
- 接收信号： 从主显卡接收LVDS（低压差分信号）或eDP（嵌入式显示端口）信号。
- 处理信号： 将这些信号转换成液晶屏驱动所需的时序控制信号（Gate/Source Driving Signals）。
- 供电： 为屏幕的背光（LED灯珠）和驱动芯片（TCON芯片）提供稳定的工作电压。
T370XW02逻辑板的特点
- 尺寸： 12.1英寸
- 分辨率： 1366x768 (WXGA)
- 接口： 通常为40针的LVDS接口。
- 背光类型： LED背光（需要恒流驱动）。
- 常见问题： 白屏、黑屏、花屏、竖线、暗屏、闪屏等。
第二部分：维修前的准备工作
安全第一！
- 断电： 在操作前，务必将笔记本电脑的电池和电源适配器完全移除。
- 防静电： 人体静电可能损坏精密的电子元件，佩戴防静电手环，并确保手环良好接地，如果没有，可以触摸金属水管或机箱接地。
工具准备
- 基础工具： 十字螺丝刀、撬棒（塑料或金属）、镊子。
- 测量工具（必备）：
- 万用表： 用于测量电压、电阻、通断，这是最核心的工具。
- 示波器（强烈推荐）： 用于观察LVDS信号波形，是诊断花屏、竖线等问题的“火眼金睛”，如果没有示波器，维修会非常困难，只能靠替换法。
- 辅助工具：
- 热风枪和电烙铁（用于拆焊芯片）。
- 松香、焊锡、吸锡线/吸锡器。
- �放大镜或显微镜（用于观察细小元件和焊点）。
- 细导线（用于飞线修复）。
环境准备
（图片来源网络，侵删）
- 在一个光线充足、干净整洁、无尘的环境下进行操作。
- 准备一个零件盒,用于分类拆下的小螺丝、排线、元件等。
第三部分：故障诊断与维修流程
第一步：确认故障现象 仔细观察屏幕的显示问题，这能帮你初步判断故障点：
- 完全黑屏，但背光亮： 故障点在 TCON芯片 或 LVDS信号通路。
- 完全白屏或浅灰屏： 故障点通常是 TCON芯片 或其 供电电路。
- 花屏、乱码、马赛克： 故障点在 LVDS信号 或 TCON芯片。
- 竖线/横线： 故障点通常是 TCON芯片 或 屏幕排线接触不良。
- 屏幕闪烁： 故障点可能在 供电电路（电压不稳）、背光驱动电路 或 LVDS信号。
- 屏幕亮度低，但图像正常： 故障点在 背光驱动电路（通常是高压输出电容失效）。
- 暗屏（背光不亮）： 故障点在 背光驱动电路 或 背光使能信号。
第二步：目视检查 将逻辑板从屏幕上拆下（注意断开排线），仔细检查：
- 烧毁痕迹： 有没有元件发黑、烧焦？
- 鼓包/漏液： 电容有没有鼓包或漏液？这是最常见的故障原因之一。
- 虚焊/脱焊： 芯片引脚有没有明显的裂纹或焊锡光泽不均？
- 腐蚀： 有没有液体或电池漏液造成的腐蚀？
第三步：测量关键电压（使用万用表） 这是诊断的核心步骤，逻辑板通常需要两种供电：
- 逻辑供电 (VCC, VDD, 3.3V, 5V): 为TCON芯片和IC供电。
- 背光供电 (VCC-BL, VLED, 12V/19V): 为背光驱动电路供电。
测量方法：
（图片来源网络，侵删）
- 找到逻辑板上的 供电接口（通常是连接主板排线的那个接口）。
- 找到 地线 (GND) 引脚。
- 找到 VCC/VDD 引脚，上电后测量对地电压是否为标称值（如3.3V或5V）。
- 找到 背光使能 (BL-ON, EN) 引脚，上电后测量电压是否为高电平（如3.3V或5V）。
- 找到 背光亮度控制 (BL-DIM, PWM) 引脚，测量电压是否可调（通常在0-3.3V之间）。
- 如果供电正常,但背光不亮，说明故障在 背光驱动电路。
第四步：信号测量（使用示波器） 如果供电正常但仍有图像问题（花屏、白屏等），就需要测量信号了。
- LVDS信号测量： 在逻辑板的 LVDS输出接口（连接屏幕排线的那个接口）上测量。
- 正常的LVDS信号是差分信号（如TXD+, TXD-），波形是清晰、稳定的方波。
- 如果波形异常（如幅度低、干扰大、无波形），则说明故障在 TCON芯片 或其 输入信号。
- LVDS输入信号测量： 在逻辑板的 LVDS输入接口（连接主板的那个接口）上测量。
- 如果输入信号正常,但输出信号异常，则故障点在 TCON芯片。
- 如果输入信号就不正常,则故障可能在主显卡或排线。
第五步：针对性维修 根据诊断结果进行修复：
电容故障（最常见）
- 现象： 屏幕闪、暗、图像不稳定。
- 维修： 更换鼓包、漏液或失效的电容，通常选择低ESR、耐压值相同的贴片电容，使用热风枪拆下旧电容，清理焊盘，再焊上新的。
TCON芯片故障
- 现象： 白屏、花屏、竖线/横线。
- 维修：
- 补焊： 如果是虚焊，可以用热风枪对TCON芯片进行重新加焊（注意温度和风量，避免吹飞周边小元件）。
- 更换： 如果补焊无效，只能更换TCON芯片，这需要找到同型号的芯片，并熟练使用热风枪和电烙铁进行拆焊，难度较高。
背光驱动电路故障
- 现象： 背光不亮、暗屏。
- 维修：
- 检查保险电阻： 背光输入端通常有一个小保险电阻，测量是否开路。
- 检查MOS管和驱动IC： 测量背光驱动IC（如OZ9926, OZ9938等）的供电、使能、反馈引脚电压，判断其是否工作正常。
- 检查输出电容： 背光输出端的滤波电容是高发故障点，容易失效，导致亮度不足或闪烁，直接更换即可。
排线问题
- 现象： 局部花屏、闪屏、颜色异常。
- 维修： 重新插拔屏幕排线和主板排线，确保插到位、卡扣锁紧，如果排线本身有折损或氧化，可能需要更换。
第四部分：更换逻辑板
如果维修难度过大,或者找不到故障元件，最直接的方法就是 更换整个逻辑板。
购买注意事项：
- 型号匹配： 购买时务必确认新逻辑板的型号与旧板完全一致（T370XW02或其兼容型号）。
- 接口匹配： 确认接口针脚定义、供电电压、LVDS通道数（单/双通道）与原板一致。
- 来源可靠： 尽量从信誉良好的供应商处购买，避免买到二手或劣质翻新板。
更换步骤：
