⚠️ 安全第一！维修前必须遵守以下原则：
- 断电操作： 在进行任何检查或维修之前，必须将焊机从电源插座上拔下，并等待电容完全放电完毕。
- 电容放电： 焊机内部有大容量滤波电容，即使断电后，电容上仍可能存有高压电，维修前，必须使用带绝缘手柄的螺丝刀或专用放电工具，将电容两端的正负极短路，进行放电。
- 专业工具： 使用合格的万用表（最好有电容档和二极管档）、绝缘工具。
- 确认自身能力： 如果您不熟悉电路原理或没有维修经验，建议寻求专业维修人员的帮助，以免造成设备损坏或人身伤害。
第一部分：维修前的准备工作
-
了解基本结构： ZX7-200 焊机主要由以下几个部分组成：

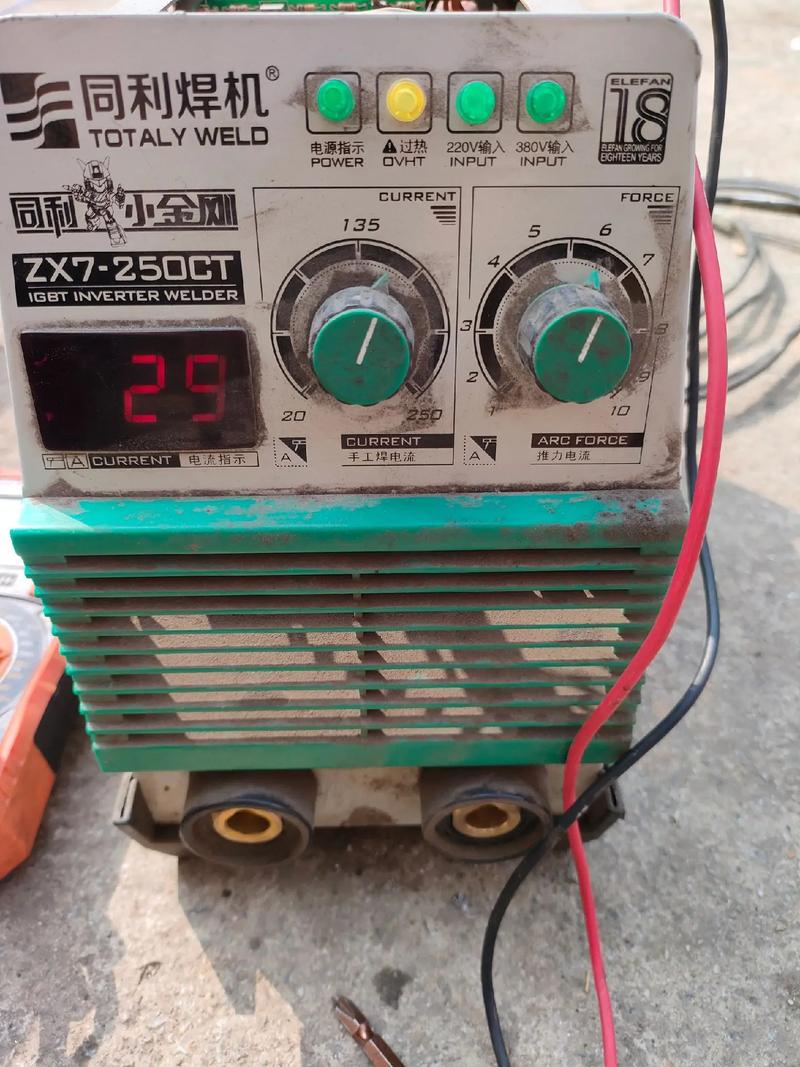

（图片来源网络，侵删）- 主电源输入： 开关、保险丝、电源变压器（部分型号有，用于降压）。
- 主整流与滤波： 将交流电转换成直流电，通常由4个整流二极管（组成整流桥）和1-2个大容量电解电容组成。
- 触发控制板： 这是焊机的“大脑”，核心是一个脉冲触发电路（如NE555、LM393等芯片和一些外围阻容元件），用于根据给定信号产生触发脉冲。
- 主晶闸管： 焊机的“心脏”，通常是一对大功率晶闸管（SCR），负责控制输出电流的大小，它们是高压、大电流元件。
- 给定与反馈： 包括电流调节电位器、电流取样电路（通常是一个康铜丝做的电流互感器或分流器）。
- 风扇与风机： 用于冷却主变压器、晶闸管等发热元件。
- 输出接线端子： 连接焊钳和地线夹。
-
准备工具：
- 万用表（必备）
- 绝缘螺丝刀、尖嘴钳等
- 示波器（专业维修，非必需）
- 焊锡、松香、导线等
第二部分：常见故障与维修流程
故障现象一：完全无输出，指示灯不亮，风机不转
可能原因分析：
- 电源输入问题： 电源线断裂、插头接触不良、空气开关跳闸。
- 内部保险丝熔断： 这是最常见的原因，保险丝熔断通常意味着内部有短路或过流元件。
- 电源开关损坏： 开关内部触点烧蚀或断裂。
- 主整流桥击穿短路： 导致保险丝熔断。
- 主滤波电容击穿短路： 导致保险丝熔断。
- 主变压器（如果有）初级或次级线圈短路。
- 触发板或主电路有严重短路。
排查步骤：
-
外部检查：

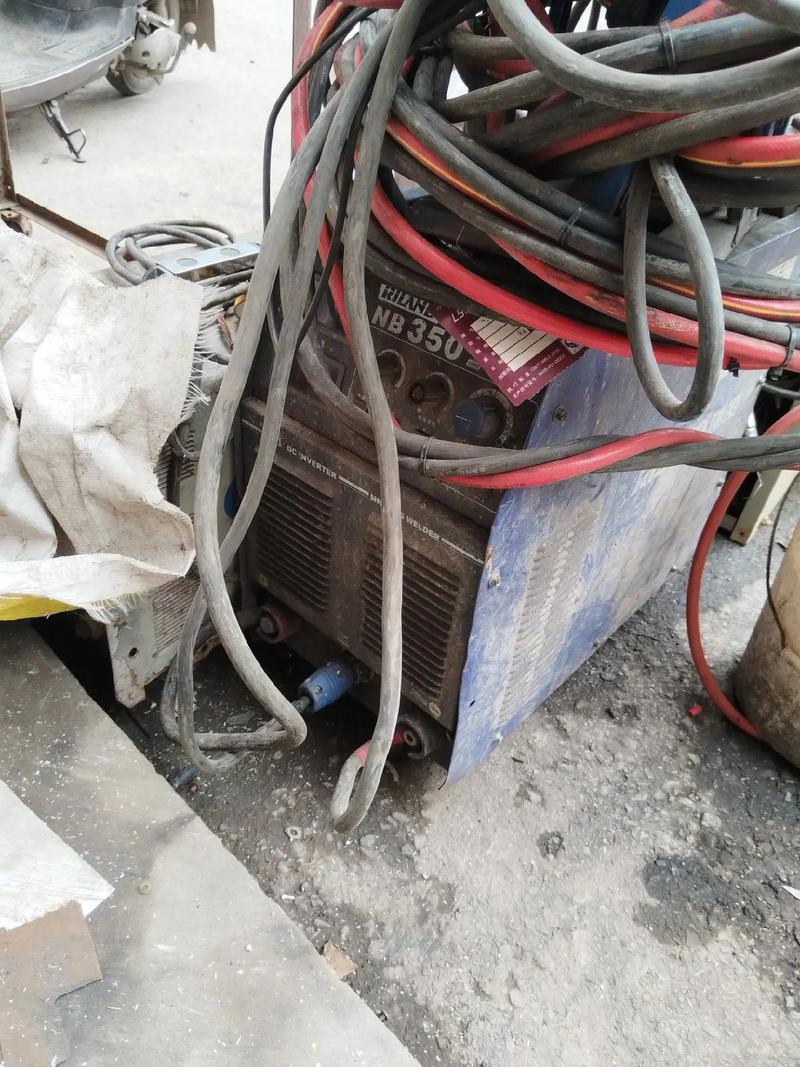

（图片来源网络，侵删）- 检查电源线是否完好,插头是否插紧。
- 检查配电箱的空气开关是否跳闸,尝试合闸。
-
打开外壳，检查保险丝：
- 断电！ 并对电容放电。
- 打开机壳,找到输入端的保险丝（通常是一个或几个玻璃管或陶瓷管保险丝）。
- 用万用表电阻档测量保险丝是否导通。
- 如果保险丝完好： 问题可能在开关、变压器、后续电路，可尝试短接开关的两个接线端子（临时通电测试，注意安全！），看是否恢复正常，如果恢复正常，则更换开关。
- 如果保险丝熔断： 千万不要直接更换新的保险丝！ 必须先找到导致保险丝熔断的短路点，否则会烧毁新保险丝甚至造成更大损坏。
-
查找短路点：
- 断电！ 电容放电。
- 断开主电路： 将主整流桥的交流输入端与电源变压器（如果有）的次级输出端断开。
- 测量输入端电阻： 用万用表电阻档（Rx1或Rx10档）测量电源开关后、主整流桥交流输入端的电阻。
- 正常情况： 应该是一个较小的阻值（几十到几百欧），这是变压器初级线圈的阻值。
- 阻值为零或非常小： 说明输入回路存在短路，重点检查电源开关、电源线、变压器初级线圈。
- 测量主整流桥和滤波电容：
- 将主整流桥的交流输入端与前面断开,只测量整流桥和电容部分。
- 用万用表电阻档（Rx1k档）测量整流桥交流输入端正负极之间的电阻，正常时应为无穷大，如果阻值很小，说明整流桥内部有二极管击穿短路。
- 测量滤波电容正负极之间的电阻,正常时应有充电过程（阻值从无穷大逐渐减小，然后又回到无穷大或一个很大的值），如果阻值很小或为零，说明电容已击穿短路。
- 测量主晶闸管：
- 将晶闸管与触发板的触发极断开。
- 用万用表二极管档或电阻档（Rx1k档）测量晶闸管三个极（A, K, G）之间的电阻，阳极和阴极之间正反向电阻都应很大，控制极和阴极之间应有一个PN结的特性（正向有一定阻值，反向阻值较大），如果A-K之间或A-G之间阻值很小，说明晶闸管已击穿短路。
维修方法：
- 更换损坏的元件：保险丝、电源开关、整流桥、滤波电容、晶闸管等。
- 更换元件时,注意耐压、电流等参数必须符合或高于原厂规格。
故障现象二：有输出，但电流不可调或调节范围很小
可能原因分析：

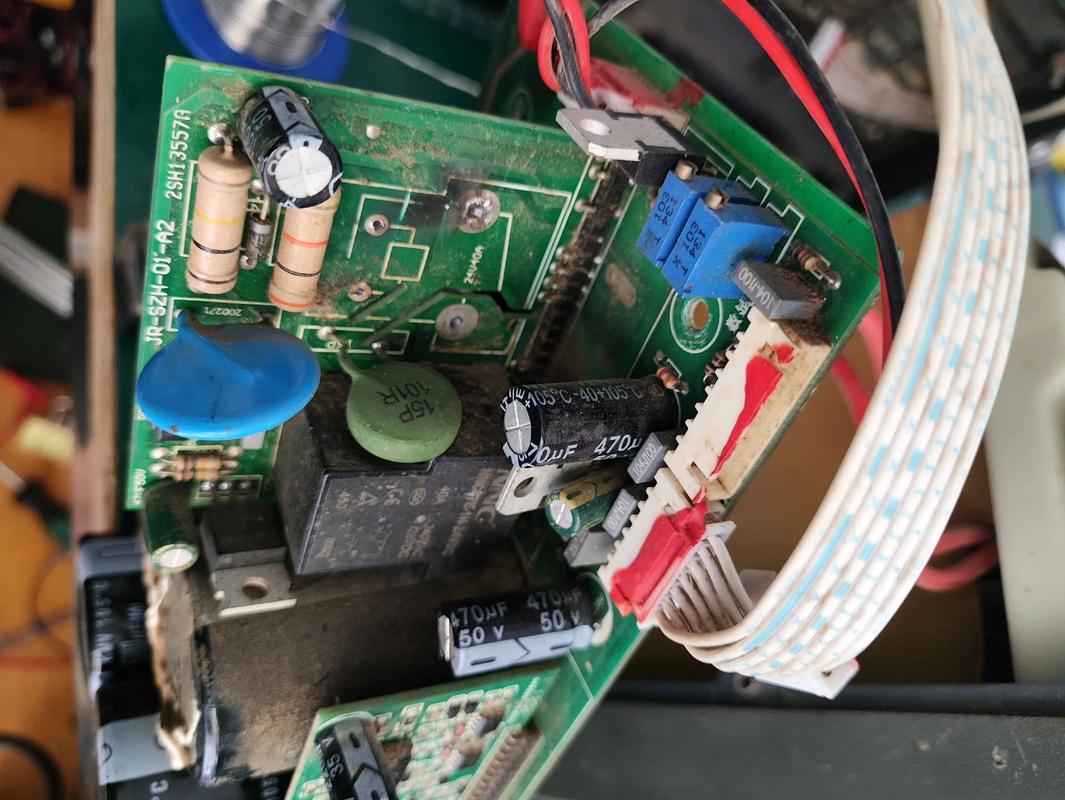

（图片来源网络，侵删）
- 电流调节电位器损坏或接触不良： 这是最常见的原因。
- 给定电压反馈回路问题： 连接电位器的导线断路、虚焊。
- 触发控制板故障： 板上的芯片、电容、电阻等元件损坏，导致输出脉冲异常。
- 电流取样互感器（或分流器）故障： 如互感器线圈短路、开路，或取样电阻变值。
- 主晶闸管（半控桥）性能不良： 其中一个触发不灵敏或开路。
排查步骤：
-
检查电位器：
- 断电！
- 找到机壳外部的电流调节旋钮,拆下连接线。
- 用万用表电阻档测量电位器三个引脚,慢慢旋转旋钮，中间引脚与两侧引脚之间的阻值应能平滑地从0变化到最大值（如100kΩ），如果阻值突变、无穷大或为零，说明电位器已损坏。可尝试用酒精清洗碳膜，但通常建议直接更换。
-
检查连接线路：
检查从电位器到触发板的连接线是否牢固,有无断线、虚焊点。
-
检查触发板：
- 断电！
- 检查触发板上是否有明显烧黑的元件、鼓包的电容或虚焊的焊点。
- 通电测量（带电操作，极其危险！）： 如果有经验，可以在焊机通电后，小心测量触发板上关键点的电压。+15V或+12V工作电压是否正常，电位器中心抽头的给定电压是否能随旋钮变化（通常是0-几伏）。
- 更换触发板： 如果怀疑触发板损坏，且无法修复，最直接的方法是寻找同型号的触发板进行替换，很多不同品牌的ZX7系列焊机触发板是通用的。
-
检查电流取样部分：
- 检查连接电流互感器的次级线圈到触发板的线路是否正常。
- 如果互感器损坏,比较难找，有时可以绕制线圈或寻找替代品。
-
检查主晶闸管：
- 断电！ 电容放电。
- 拆下晶闸管触发极的连线,用万用
