在开始拆修之前,请遵循以下安全步骤：

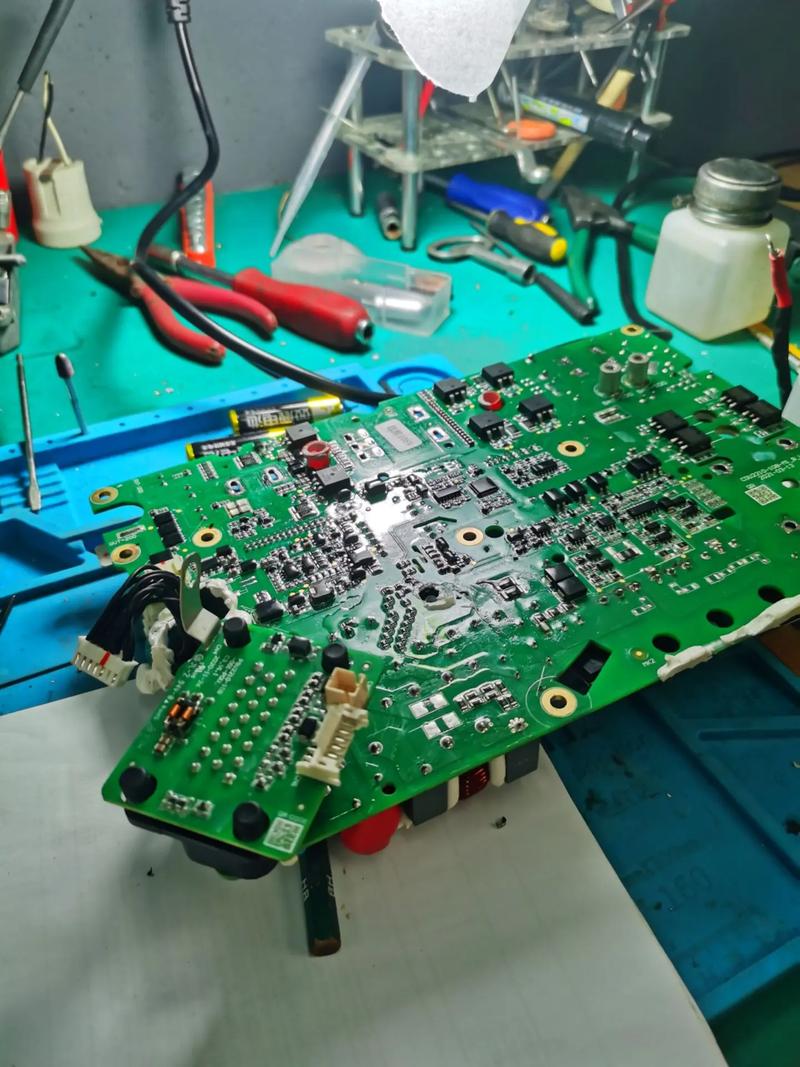

（图片来源网络，侵删）
⚠️ 安全第一：维修前的准备工作
- 断开电源： 将充电器从市电插座和电池组上完全拔下。
- 放电操作： 这是最关键的一步！用一个大功率电阻（1kΩ, 5W）或一个带灯泡的测试棒，分别接触充电器输出端（通常是红黑两根线）的两个金属端子，持续几秒钟，以确保内部的大滤波电容完全放电。千万不要用手直接去碰！
- 准备工具： 万用表（必备，最好有电压档、电阻档、二极管档）、螺丝刀、电烙铁、焊锡、松香等。
- 保持环境干燥整洁： 避免短路。
第一步：外观检查与初步判断
有时候问题很简单,不需要拆开。
- 检查电源线与插头： 看看电源线是否有被压扁、破损或断裂的地方,检查插头是否松动。
- 检查输出线与电池端子： 检查充电器连接电池的那组线（通常是航空插头或两芯防水接头）是否有破损、断裂，或者电池端子（插座）是否有烧蚀、氧化、接触不良的现象,可以尝试重新插拔几次。
- 检查充电器外壳： 查看外壳是否有明显的烧焦、鼓包、裂开的痕迹，或者闻到焦糊味，如果有,说明内部元件很可能已经损坏。
- 观察指示灯：
- 指示灯完全不亮： 问题很可能在输入电路（保险丝、整流桥）或电源板本身。
- 指示灯亮，但颜色不对（如一直显示红灯或绿灯）： 可能是充电器检测到电池故障（如电压过高、过低、短路），或者充电控制板（PWM芯片）有问题。
- 指示灯闪烁： 通常表示充电器处于保护状态或输出异常。
第二步：通电测量，缩小故障范围
使用万用表,在充电器输入端进行测量。
-
测量输入电压（AC档）：
- 将万用表打到交流电压档（AC 250V或更高）。
- 测量充电器插头两根金属片之间的电压。
- 正常： 应该显示在220V左右（根据你所在地区的电网电压）。
- 异常： 如果为0V，检查你家的插座和排插是否正常，如果电压异常偏低或为0,问题在市电端。
-
测量保险丝（Fuse）：

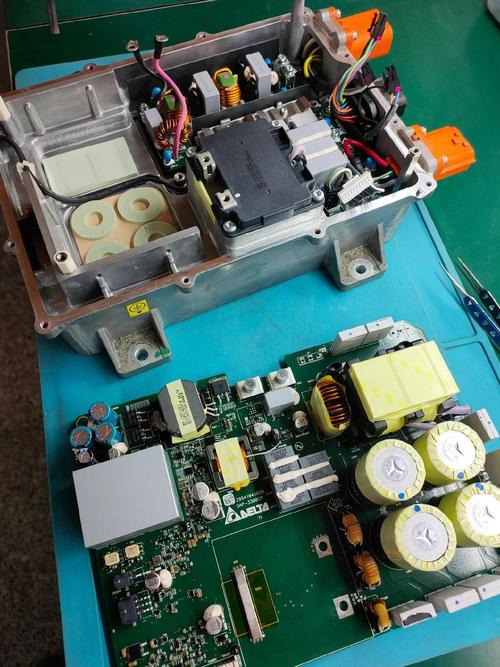

（图片来源网络，侵删）- 打开充电器外壳，找到电源输入部分,通常是一个玻璃管或陶瓷管保险丝。
- 断电！ 用万用表的电阻档（二极管档也可以）测量保险丝两端是否导通。
- 正常： 电阻接近0Ω。
- 异常： 电阻为无穷大（断路），保险丝烧断是常见故障，绝对不能直接更换更大规格的保险丝！ 保险丝烧断说明后面电路有短路,必须找到短路点并修复后才能更换。
第三步：拆机检查与关键点测量
如果保险丝烧断或输入电压正常但无输出，就需要深入内部电路了，48V充电器通常是一个开关电源,主要分为几个部分：
A. 输入滤波与整流电路
- 元件： 压敏电阻、X/Y电容、整流桥（四个二极管封装在一起）。
- 检查：
- 压敏电阻： 如果外观有裂痕或烧黑，说明遭遇过高压冲击，已损坏,需要更换。
- 整流桥： 用万用表的二极管档测量，四个引脚中，任意两个交流输入端（通常标~或AC）之间应该不通，但分别与两个直流输出端（通常标+或-）之间应该有二极管的导通特性（一个方向导通，一个方向不通），如果任意两个引脚都短路或都开路，则已损坏,这是保险丝烧毁的最常见元凶。
B. PFC（功率因数校正）电路（部分充电器有）
- 元件： PFC电感、PFC开关管（MOSFET）、PFC控制IC等。
- 检查： 这个电路相对复杂，如果损坏，通常会导致保险丝烧毁,重点检查PFC开关管是否击穿短路。
C. 主电源变换电路（核心部分）
- 元件： 主滤波电容（一个很大的电解电容）、开关变压器、主开关管（MOSFET）、PWM控制IC（如UC384x系列等）。
- 检查：
- 主滤波电容： 查看顶部是否鼓包、漏液，用万用表电阻档测量，如果短路或漏电严重，需要更换,这是第二个常见的损坏点。
- 开关管（MOSFET）： 这是最容易损坏的元件之一，通常由电压尖峰或电流过大导致击穿，用万用表二极管档测量三个引脚（G栅极、D漏极、S源极），D-S之间应该是一个二极管的特性，G-S之间和G-D之间应该是开路的，如果D-S之间短路,说明开关管已损坏。
- PWM控制IC： 比较难测量，通常需要测量其供电脚（如VCC）是否有电压，以及输出脚（驱动开关管）是否有脉冲信号，如果驱动信号正常，但开关管不工作,可能是IC损坏。
D. 输出整流与滤波电路
- 元件： 输出整流二极管（通常是快恢复二极管或肖特基二极管）、输出滤波电容、采样电阻。
- 检查：
- 输出整流二极管： 用二极管档测量，应该有单向导通特性，如果短路，会导致输出电压异常,甚至烧毁开关管。
- 输出滤波电容： 检查是否鼓包、漏液,用万用表电阻档检查是否短路。
第四步：常见故障点与维修总结
根据维修经验,48V充电器不充电的故障点按概率排序如下：
-
保险丝烧断（概率最高）
- 原因： 后续电路短路，通常是整流桥或主开关管被击穿。
- 维修： 更换保险丝后，务必用万用表测量整流桥和开关管，找出并更换损坏的元件。切记不要只换保险丝！
-
输出无电压，但保险丝和输入正常

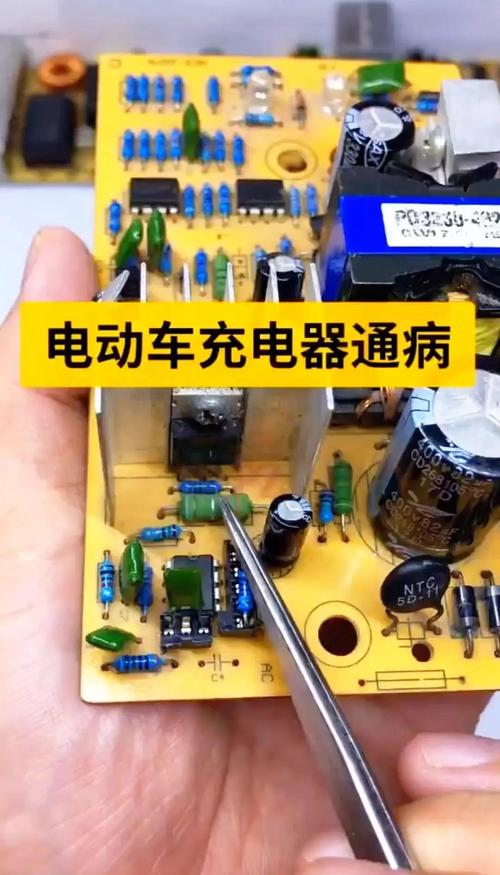

（图片来源网络，侵删）- 原因：
- 主滤波电容失效或鼓包。
- PWM控制IC没有工作（检查其供电脚VCC电压是否正常，通常由一个辅助电源供电）。
- 开关管开路损坏。
- 虚焊或线路断裂。
- 维修： 重点检查上述元件，可以测量PWM IC的VCC脚是否有启动电压（通常在12-20V左右），如果没有,检查启动电阻或辅助电源电路。
- 原因：
-
输出电压过低或过高
- 原因：
- 电压采样反馈电路故障： 通常是光耦（PC817等）或精密稳压源（TL431）损坏,这是导致输出电压异常的最常见原因。
- 输出滤波电容失效。
- 维修： 重点检查光耦和TL431，可以用万用表测量其各脚电阻是否正常,或替换法测试。
- 原因：
-
充电器指示灯亮，但不充电
- 原因：
- 充电识别线问题： 很多48V充电器除了正负极，还有一根细的“充电识别线”（通常为白色或黄色），如果这根线与电池端子接触不良或电池端子对应的触点故障,充电器会认为没有连接电池而拒绝充电。
- 电池组电压过低,触发了充电器的欠压保护。
- 充电控制板上的继电器或继电器驱动电路故障。
- 原因：
最后建议
- 对于新手： 如果你对电子电路不熟悉，强烈建议不要自行拆修，开关电源维修有触电风险，且需要专业知识和经验,直接购买一个新的充电器是性价比最高的选择。
- 对于有经验的维修者： 拆修时做好标记，特别是多根连接线，更换元件时，尽量使用相同型号或参数相近的元件，尤其是电容的耐压和容量、开关管的耐压和电流等。
- 寻求专业帮助： 如果自己无法解决,可以找专业的电器维修师傅进行维修。
希望这份详细的指南能帮助你解决问题！
