以下是为您整理的详细维修指南,包括立即处理步骤、损坏原因分析、维修流程和预防措施。

第一步:立即处理(断电与安全)
这是最关键的一步,切勿在未断电的情况下进行任何操作!
- 立即断开电源: 以最快的速度拔掉220V的电源插头,这可以防止设备内部元件因持续通电而造成二次、更严重的损坏(如电容爆炸、电阻冒烟等)。
- 确保人身安全:
- 切勿徒手触摸设备外壳或任何金属部分! 设备内部可能仍存有高压电,尤其是在滤波电容中,即使断电后,储存的电量也可能足以造成严重电击。
- 如果设备外壳已经发烫、有焦糊味或冒烟,不要靠近,让它自然冷却。
- 隔离设备: 将设备放置在安全、干燥、不易燃的地方,远离其他易燃物品。
第二步:初步损坏评估(断电后)
在确保设备已断电并安全冷却后(通常需要等待10-15分钟),可以进行初步检查。
⚠️ 重要提示: 在进行以下任何检查前,强烈建议使用万用表的电阻档(蜂鸣档)对滤波电容进行放电,将万用表表笔并接在电容两端,听到蜂鸣声并看到电阻值下降直到无穷大,表示已放电完毕。
检查要点:

-
外观检查:
- 烧毁痕迹: 仔细观察电路板,寻找是否有元件烧黑、炸裂、冒烟或变色的痕迹,常见的受害者包括:保险丝、电容、电阻、整流桥、IC芯片等。
- 熔化痕迹: 检查电源插座、连接线缆是否有熔化的迹象。
- 异味: 闻一下设备是否有烧焦的塑料或电子元件的气味。
-
保险丝检查(最容易判断的故障点):
- 保险丝是电路的第一道防线,在过压、过流情况下,它会熔断以保护后续电路。
- 如何检查:
- 目视: 如果玻璃管保险丝中间的熔丝已经断裂或发黑,说明已熔断。

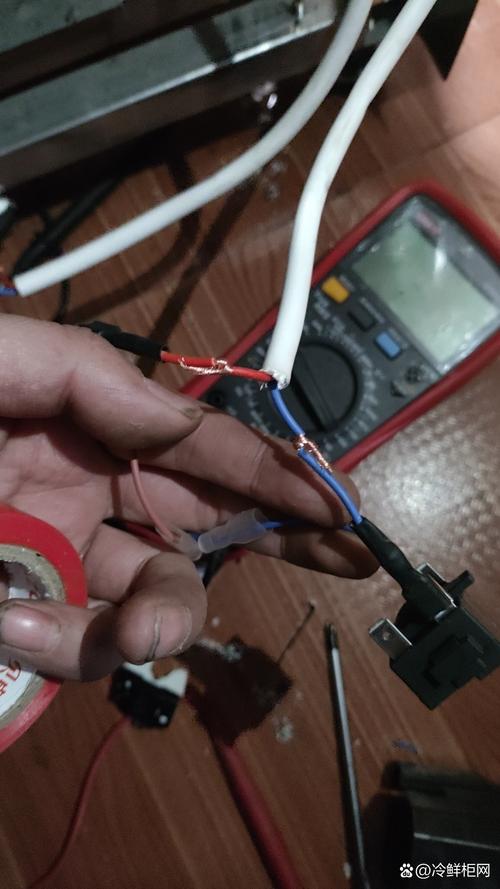

- 万用表测量: 将万用表调至电阻档或通断档,测量保险丝两端,如果蜂鸣器不响或电阻值不为0,说明保险丝已熔断。
- 注意: 保险丝熔断是一个症状,而不是病因! 单纯地更换一个保险丝并通电,很可能会立刻再次熔断,甚至引发更严重的故障。更换保险丝前,必须找到导致它熔断的根本原因。
第三步:深入故障排查(需要工具和知识)
如果初步检查发现保险丝熔断或有明显烧毁元件,说明损坏已经发生,维修的核心是“替换损坏元件”。
所需工具:

- 万用表(必备)
- 电烙铁、吸锡器或吸锡线
- 替换元件(需确认型号和规格)
- 放大镜(可选,用于检查细小焊盘和线路)

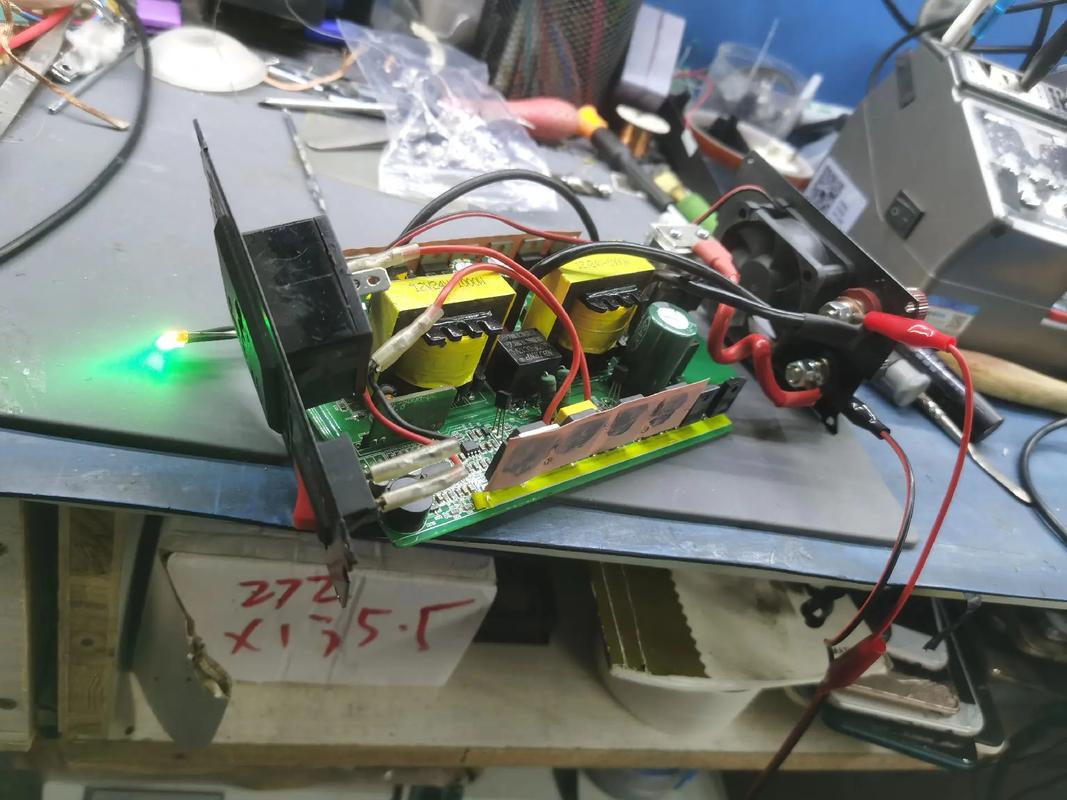

维修流程:
-
电源输入级检查:
- 整流桥: 误插220V首先冲击的就是整流桥(通常是一个四脚的方块元件),用万用表的二极管档测量其四个引脚,检查是否有短路或断路现象,正常情况下,正向应有一定压降(约0.5-0.7V),反向应显示无穷大,如果短路或正反向都导通,则需更换。
- 滤波电容: 检查输入端的电解电容(通常是体积最大的电容之一),看其顶部是否鼓包、漏液,用万用表电容档测量其容量是否与标称值相符,并检查是否有漏电现象(用电阻档测量,阻值应从低阻逐渐变大)。
- 限流电阻/热敏电阻: 在整流桥之前,通常会有一个功率较大的电阻或NTC热敏电阻,检查其外观是否烧焦,用万用表测量其阻值是否与标称值相差过大或为无穷大(开路)。
-
后续电路检查:
- 电压转换芯片/模块: 这是24V设备的核心,220V电压远超其承受范围,几乎可以肯定它已经损坏,常见的形式是开关稳压器(如LM2596, XL4015等系列)或专用的电源模块,检查其外观是否有烧毁痕迹,用万用表测量其输入和输出引脚对地是否存在短路。
- 稳压IC(线性稳压器): 如果是简单的线性电源,检查78xx(如7805)或79xx系列稳压IC,它们也极易被高压击穿,测量其输入、输出和接地脚之间是否存在短路。
- 其他元件: 检查与上述芯片相连的电容、电阻、二极管、电感等,尤其是肖特基二极管(续流二极管)和功率电感,它们也容易在浪涌电压下损坏。
-
系统级检查:
- MCU/主控芯片: 如果电源部分损坏严重,高电压可能会“窜”入后级电路,烧毁主控芯片或其他精密IC,检查主控芯片的电源引脚(VCC)对地是否短路,如果短路,意味着后级电路也可能有损坏,维修难度和成本会急剧增加。
第四步:修复与测试
-

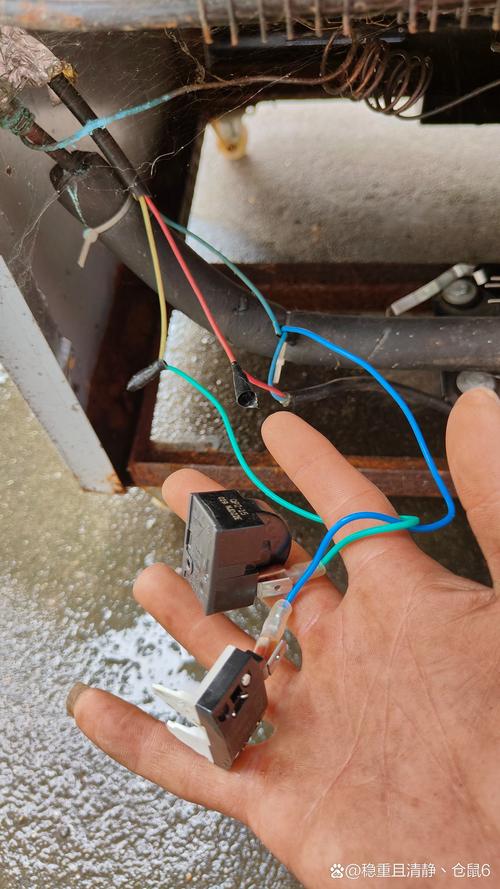

元件更换:
- 确认损坏元件的型号和参数(如电容的耐压和容量、电阻的阻值和功率)。
- 使用合适的工具(电烙铁、吸锡器)小心地拆下损坏的元件。
- 清理焊盘,确保无残留的焊锡。
- 焊上新的元件,注意电解电容的极性不能接反。
-
分步通电测试(极其重要!):
- 绝对不要直接插上220V电源进行测试!
- 使用隔离变压器: 如果条件允许,最好使用隔离变压器接入220V,可以增加一级安全保障。
- 使用可调直流电源: 这是最推荐的测试方法,将可调直流电源的电压调到24V,电流限制在设备额定电流的1-2倍,然后将电源的正负极接到设备的电源输入端。
- 上电测试:
- 先通电瞬间观察,是否有异常火花、冒烟或异味,如有,立即断电。
- 如果一切正常,测量设备的输出电压是否稳定在标称值。
- 如果输出电压正常,再连接设备负载进行测试。
第五步:预防胜于治疗
为了避免此类悲剧再次发生,可以采取以下措施:
- 物理隔离(最佳方案):
- 使用不同规格的插头插座: 24V设备使用非国标的、特殊形状的插头,从物理上杜绝误插的可能。
- 标签和颜色区分: 在24V电源适配器、插座和设备上都贴上醒目的“24V DC”标签,使用蓝色插头/插座作为24V的专用标识。
- 技术防护(次选方案):
- 使用防反接/防过压保护电路: 在设备电源输入端增加一个简单的保护电路,例如使用一个极性保护二极管(会增加压降)或MOS管,以及一个瞬态电压抑制二极管或压敏电阻,可以在误接高压时迅速将保险丝熔断,保护后级电路。
- 操作规范:
- 养成“先确认,后操作”的习惯,在连接任何电源前,反复核对电压。
- 将24V和220V的设备/线缆分区域存放,避免混乱。
- 24V误插220V,大概率会烧毁电源部分的整流桥、滤波电容、保险丝以及核心的稳压芯片。
- 维修流程:断电 -> 初检(保险丝、外观) -> 深查(电源输入级、稳压芯片) -> 更换损坏件 -> 低压通电测试。
- 安全第一!如果对电路不熟悉,或损坏严重(如主控芯片也坏了),请果断放弃维修,寻求专业人士帮助,否则可能得不偿失。
