第一部分：步进驱动器的工作原理
要理解步进驱动器,首先要明白它的作用是什么，步进驱动器是连接控制器（如PLC、单片机、运动控制卡）和步进电机之间的“大脑”和“肌肉”。
- 控制器：发出“走一步”、“走两步”之类的简单脉冲信号，以及决定电机转动方向和力矩大小的方向信号和使能信号。
- 步进电机：一个将电脉冲信号转换为精确角位移的执行器，它本身没有驱动能力，需要驱动器来提供能量。
- 步进驱动器：接收控制器发来的弱电脉冲信号，并将其转换成能够驱动步进电机各相绕组的大电流、高电压的功率信号，从而精确地控制电机的转动。
核心工作流程
步进驱动器的工作流程可以概括为以下几个步骤：
a. 信号接收 驱动器首先接收来自控制器的三个关键信号：
- 脉冲信号：这是控制电机“走多少步”的核心信号，每接收一个脉冲，驱动器就驱动电机旋转一个固定的角度（称为“步距角”），脉冲频率越高，电机转速越快。
- 方向信号：这是一个高低电平信号，用于控制电机转动的方向（顺时针或逆时针）。
- 使能信号：这个信号用于控制驱动器的输出状态，当使能有效时，驱动器会根据脉冲和方向信号驱动电机；当使能无效时，驱动器的功率输出被切断，电机处于自由状态（不带电）或锁定状态（取决于驱动器设置）。
b. 脉冲分配 控制器发来的脉冲是串行的，而步进电机有多个绕组（相），需要按特定顺序通电才能旋转，驱动器的脉冲分配电路（通常是微控制器或专用芯片）会将串行的脉冲流解码，并转换成能够驱动电机各相绕组的、按顺序排列的相电流信号，对于一个两相步进电机，其通电顺序可能是：A -> AB -> B -> BA -> A... (1-2相励磁) 或 A -> B -> -A -> -B -> A... (1-相励磁)。
c. 电流环控制 这是步进驱动器技术最核心、最关键的部分，直接关系到电机的性能和发热。
- 问题：如果直接给电机绕组加上恒定电压，电机转速越快，绕组产生的反电动势越大，导致绕组中的电流反而减小，从而在高转速下输出力矩急剧下降。
- 解决方案：恒流驱动，驱动器通过一个快速的开关电路（通常是H桥），以非常高的频率（称为“细分”或“斩波频率”）对电机绕组进行“通电-断电”的PWM（脉宽调制）操作。
- 工作原理：
- 驱动器内部会设定一个目标电流值。
- 电流采样电阻实时检测绕组中的实际电流。
- 控制芯片将实际电流与目标电流进行比较。
- 如果实际电流 < 目标电流，H桥导通，电流上升。
- 如果实际电流 >= 目标电流，H桥关断，电流通过续流二极管（或MOSFET的体二极管）续流并下降。
- 这个过程以极高的频率（如20kHz-50kHz）不断重复，使得绕组中的电流平均值稳定地维持在设定的目标值上，形成一个平滑的“电流波形”。
d. 细分技术 细分技术是提升步进电机性能的关键，它将电机的一个整步（如1.8°）分解成更小的微步（如1/2步、1/4步、1/8步、1/16步，甚至更高）。
- 原理：通过精确控制绕组中电流的大小和比例，而不是简单地全开或全关，在1/4细分模式下，一个步距角被分为4个小步，在第一个小步，A相绕组通满电，B相不通；在第二个小步，A相和B相都通一半的电；在第三个小步，A相不通，B相通满电... 这样，电机转子就能平滑地从一个位置移动到下一个位置，而不是“跳过去”。
- 好处：
- 提高分辨率：步距角更小，定位更精确。
- 运行更平滑：显著减小振动和噪音。
- 输出力矩更平稳：在整个速度范围内力矩输出更均匀。
- 抑制共振：可以有效避开电机在某些速度下容易发生的共振区。
e. 功率放大 经过电流环控制和细分处理后的信号，仍然是弱电信号，驱动器的功率放大部分（由MOSFET或IGBT等功率开关管组成的H桥电路）将这些弱电信号放大成能够驱动电机绕组的大电流，最终驱动电机转动。
第二部分：步进驱动器的维修
维修步进驱动器需要电子技术基础,包括电路图识读、万用表使用、示波器使用等。安全第一！ 在进行任何维修前，务必确保设备已断电，并对大电容进行放电处理。
故障诊断流程
遵循“先外后内、先简后繁、先电源后信号”的原则。
a. 外观与初步检查
- 观察：检查驱动器外壳是否有严重变形、烧焦的痕迹、元件爆裂或漏液。
- 闻：闻一下是否有烧焦的异味。
- 问：向用户了解故障发生时的现象（如：完全不转、抖动、异响、报错等）和当时的工作环境（如：电压是否稳定、负载是否过大、有无进水等）。
- 听：上电后（在安全距离下）仔细听驱动器内部是否有异常的“滋滋”声或“啪啪”的放电声。
b. 电源部分检查 电源是驱动器工作的基础，大部分故障都源于此。
- 输入电压：用万用表DC档测量驱动器的电源输入端（如VCC+, VCC-或+24V, GND）电压是否正常且稳定，电压过高或过低都可能导致故障。
- 保险丝：断开电源，用万用表通断档测量输入保险丝是否熔断，如果熔断，切勿直接更换，必须先查明导致保险丝熔断的原因（如：后级电路短路、输入电压异常等）。
- 整流桥：测量整流桥的输入和输出，判断是否有二极管被击穿短路。
- 滤波电容：检查主电源滤波电容（通常是容量较大的电解电容）是否鼓包、漏液或失效，可以用万用表电容档测量其容量，或用电阻档简单判断其充放电情况。
- 开关电源：如果驱动器内部有独立的开关电源模块（用于给控制芯片、光耦等供电），需要重点检查其工作是否正常，测量其输出的各路低压（如+5V, +3.3V, +12V等）是否正常。
c. 信号与控制部分检查 如果电源正常，但电机无反应或反应异常，问题可能出在控制部分。

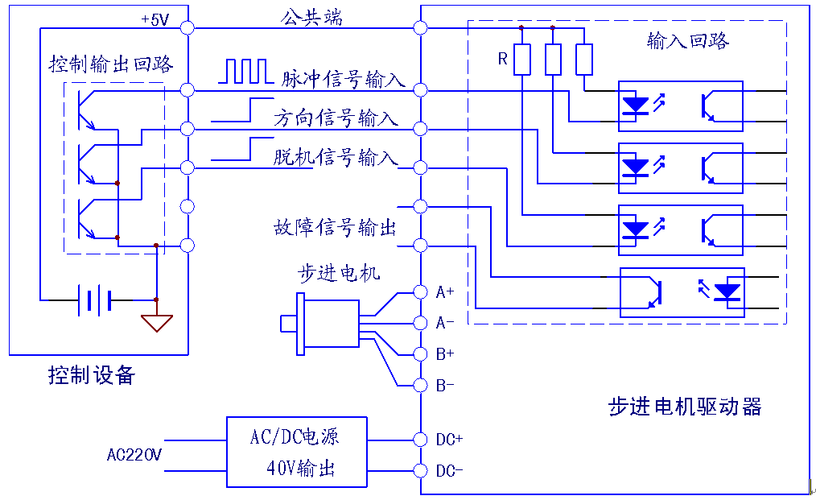

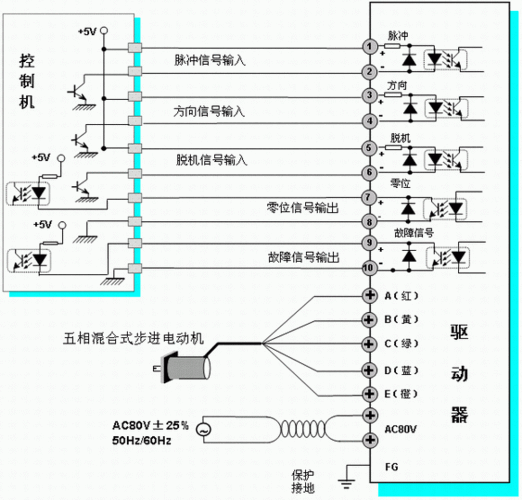

- 信号接口：检查控制器与驱动器之间的信号线（脉冲、方向、使能）是否连接牢固、有无断路或短路，可以用万用表通断档测量线路的通断。
- 光耦隔离：信号通常通过光耦进行隔离，以防止外部干扰损坏驱动器内部电路，可以用万用表二极管档测量光耦的输入端（发光二极管）和输出端（光敏三极管）是否正常，如果输入端有信号而输出端无反应，光耦可能已损坏。
- 控制MCU/芯片：这是驱动器的“大脑”，如果MCU本身损坏，驱动器将完全无法工作，判断MCU是否工作，可以测量其供电是否正常，晶振是否起振（用示波器观察），以及关键引脚的电平是否在变化，如果MCU损坏，通常需要更换整块板卡或芯片，维修难度较大。
d. 功率输出部分检查 这是驱动器中电流最大、发热最严重的部分，也是故障高发区。
- 功率管：功率MOSFET是核心元件，最常见的故障是击穿短路，断电后，用万用表二极管档测量H桥中每个MOSFET的D-S极、G-S极、G-D极之间的电阻，如果D-S极之间电阻接近0欧姆，说明该管已击穿短路，一个或多个MOSFET击穿，会导致保险丝熔断、电机不转或单相工作。
- 电流采样电阻：这是一个小阻值（如0.1Ω, 0.05Ω）的精密电阻，用于检测电机绕组电流，如果它开路或阻值变大，驱动器将检测不到电流，会认为负载异常，可能进入保护状态，电机无力或不转，如果它短路，会导致电流检测失效，可能烧毁功率管。
- 续流二极管：与功率MOSFET并联，用于在MOSFET关断时为绕组电流提供续流回路，如果二极管击穿短路，同样会损坏MOSFET。
e. 保护电路检查 现代驱动器都有完善的保护功能，当保护被触发时，驱动器会停止工作。
- 过流保护：当电机堵转或负载过大导致电流超过设定值时，驱动器会停止输出，可以尝试减小电机电流设置值，看是否能恢复正常。
- 过压/欠压保护：输入电压过高或过低时，驱动器会停止工作以保护自身。
- 过热保护：驱动器内部温度过高时，会停止工作，检查散热器是否安装牢固、风扇是否正常运转、环境温度是否过高。
常见故障及维修案例
| 故障现象 | 可能原因 | 检查与维修方法 |
|---|---|---|
| 驱动器无任何反应 | 输入电源未接通或电压异常。 输入保险丝熔断。 主电源回路（整流桥、滤波电容）损坏。 控制MCU损坏。 |
检查外部电源。 更换保险丝前，必须排查后级短路故障。 测量整流桥、电容是否正常。 检查MCU供电、晶振等。 |
| 电机不转，但驱动器有电 | 控制器未发出脉冲或方向信号。 信号线断路或接反。 使能信号始终为无效状态。 驱动器处于保护状态（过流、过热等）。 |
用示波器检查控制器输出信号。 检查并重新连接信号线。 检查使能信号电平。 减小负载、降低电流设置、改善散热，尝试复位驱动器。 |
| 电机抖动、噪音大、无力 | 细分设置过低。 电机电流设置值太小。 电机相线接错或断线。 驱动器与电机不匹配。 驱动器内部功率管部分损坏（单相工作）。 |
提高细分设置。 适当调高电机电流。 检查并重新连接电机线。 查看驱动器和电机的型号是否匹配。 用万用表测量H桥输出是否正常。 |
| 电机丢步、定位不准 | 负载过大，电机力矩不足。 加速/减速曲线设置不当，导致启动或停止过快。 输入脉冲频率过高，超出电机响应范围。 电源电压偏低，导致高速时力矩下降。 编码器反馈信号异常（如果是闭环系统）。 |
减轻负载或更换更大力矩的电机/驱动器。 调整运动控制器中的加减速参数。 降低电机运行速度。 检查并提高输入电源电压。 检查编码器线路。 |
| 驱动器异常发烫 | 电机电流设置值过大。 长期工作在高负载下。 散热器脏污或风扇损坏。 环境温度过高。 |
适当调低电流设置。 检查机械负载是否卡死。 清洁散热器，更换或修复风扇。 改善设备通风环境。 |
维修注意事项
- 安全第一：高压部分危险，操作前务必断电并放电。
- 记录：在拆卸和测量前，对元件位置、线路走向进行拍照或记录，以便还原。
- 代换原则：更换元件时，尽量使用同型号、同参数的元件，对于电容、二极管等，耐压值和电流容量不能低于原值。
- 工具：万用表是必备工具，示波器对于诊断信号类故障非常有帮助。

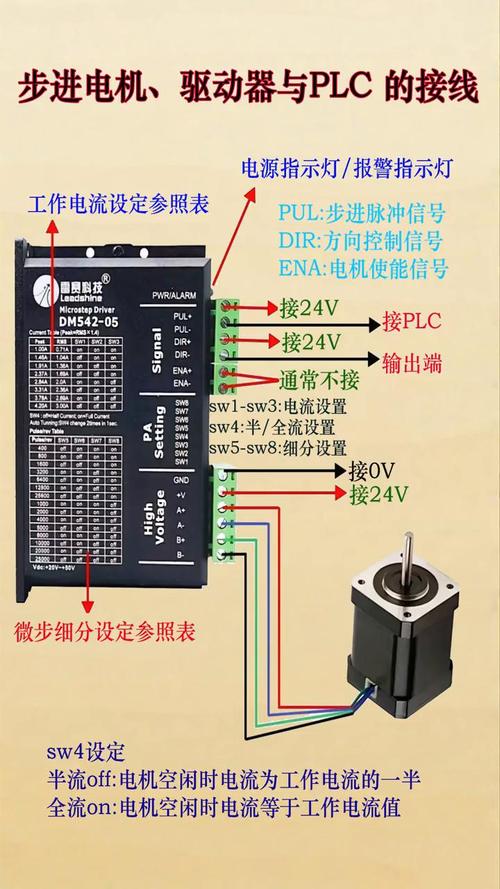

- 软件设置：有些故障是参数设置错误导致的，请先检查驱动器上的拨码开关或通过软件设置（如通过串口）检查电流、细分、电流衰减等参数是否正确。
希望这份详细的指南能帮助你理解步进驱动器的原理,并在遇到故障时能够有条不紊地进行排查和维修。
