松下官方通常不会向普通公众或非授权维修点提供完整的、包含所有电路图和核心诊断步骤的原始维修手册，这些资料是内部文件,主要提供给授权的售后服务工程师。
（图片来源网络，侵删）
维修人员和技术爱好者可以通过多种渠道找到非常接近官方维修手册的“维修图纸”、“电路图”、“SCH图”以及“服务手册”,这些资料对于故障诊断至关重要。
获取松下 50S10 维修资料的主要途径
专业维修论坛和网站 (最推荐)
这是获取高质量维修资料最有效的地方,论坛上有很多经验丰富的维修师傅分享他们收集的资料。
- “家电维修论坛” (如：21IC电子网家电维修区、迅维网等):
- 搜索关键词:
松下 50S10 维修手册、Panasonic TH-50S10C 电路图、S10 SCH、S10 Service Manual。 - 这些论坛通常有资源分享区，你可以找到由其他维修人员上传的PDF文件，这些文件通常包含：
- 电路图: 这是核心,显示所有电子元件的连接关系。
- 零件列表: 列出所有元器件的型号和位置编号,方便查找和更换。

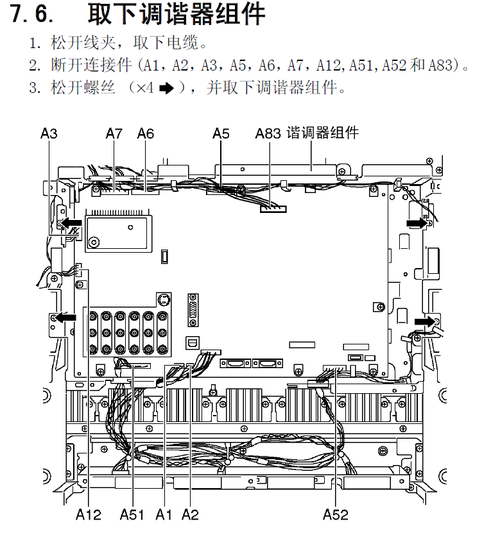

- exploded view (爆炸图/结构图): 显示电视内部各部件的组装方式。
- 调整指南: 如何进入服务菜单进行各种参数调整。
- 搜索关键词:
文件分享网站
一些技术人员会将维修手册上传到公共文件分享平台。
- 搜索关键词:
site:scribd.com 松下 50S10、site:archive.org 松下 50S10。 - 注意: Scribd等网站可能需要付费或订阅才能下载完整文档，Internet Archive (archive.org) 有时能找到一些被上传的旧资料。
专业维修数据库 (通常需要付费)
一些商业维修网站提供付费订阅服务,拥有庞大的维修资料库。
（图片来源网络，侵删）
- Ellserv, Sams Technical Publishing 等。
- 这些资料非常专业和权威,但需要付费购买。
松下 50S10 电视常见故障与维修思路 (基于该型号的普遍问题)
即使没有完整的官方手册,了解这些常见故障也能帮助你更好地进行初步判断。
重要提示：安全第一！
等离子电视内部有高压部件，特别是X维持板和Y驱动板，即使在断电后，电容中仍可能储存有致命的高压，非专业人员请勿随意触碰,维修时务必先对高压电容进行放电。
电源板故障
- 故障现象:
- 完全无法开机,指示灯不亮。
- 指示灯亮（通常是红色或橙色），但无法启动（无图像，无声音）。
- 反复启动,电源指示灯闪烁。
- 维修思路:
- 目测检查: 检查电源板上的电容是否有鼓包、漏液或烧焦的痕迹，这是等离子电视电源板最常见的故障点，特别是主滤波电容。
- 测量电压: 使用万用表测量电源板输出的各路电压（如5V, 12V, 15V, VS, VA, VSCAN等）是否正常,VS和VA电压是给主板和屏幕驱动板供电的关键高压。
- 关键元件: 重点检查PFC（功率因数校正）电路的开关管和驱动IC，以及主电源IC及其周边电路。
Y sustain 板 (Y驱动板) 故障
这是等离子电视的“心脏”之一,故障率较高。
- 故障现象:
- 竖线: 屏幕上出现一条或多条固定的白色、彩色或黑色的竖线,不受图像内容影响。
- 闪烁: 屏幕图像整体或局部闪烁。
- 半屏亮/半屏暗: 屏幕一半亮,一半暗。
- 无法开机: 有时Y板严重故障会导致主板保护,无法开机。
- 维修思路:
- 目测检查: 检查Y板上的大功率IC（如STK系列驱动块）、电容、电阻是否有烧焦、鼓包或爆裂的痕迹，Y板工作电流大，发热严重,这些元件是重灾区。
- 测量电压: 测量Y板各排插的供电电压（如VS, VA, VSCAN）是否正常。
- 互换法: 如果有同型号的备用板，可以互换测试以确定故障，但操作需非常小心,避免损坏好板。
X sustain 板 (X驱动板) 故障
- 故障现象:
- 横线: 屏幕上出现一条或多条固定的白色或黑色的横线。
- 局部黑屏/亮斑: 屏幕某个区域不亮或出现异常的亮点。
- 维修思路:
- 与Y板类似，目测检查大电容和驱动IC是否有物理损坏,X板的故障率通常低于Y板。
主板 (Main/Signal Board) 故障
- 故障现象:
- 无图像，有声音（可能是背光或驱动问题，但有时是主板未给驱动板发送信号）。
- 图像花屏、马赛克,或色彩异常。
- 部分接口（如HDMI）无信号。
- 无法开机,但电源板指示灯正常。
- 维修思路:
- 检查接口: 检查主板与屏幕驱动板之间的FPC排线是否插好、是否有氧化或损坏。
- 测量电压: 测量主板为其他板卡供电的电压是否正常。
- 检查晶振和复位电路: 主板无法工作,有时是时钟或复位电路问题。
- 软件问题: 极少数情况下可能是软件故障，尝试强制恢复出厂设置（通过特定按键组合进入服务菜单）。
SC板 (逻辑控制板 / SC Board)
- 故障现象:
- 电视开机后，屏幕显示特定的故障代码（如七闪、七亮等）。
- 屏幕完全无反应,指示灯显示异常。
- 维修思路:
- 解读故障代码: 松下等离子电视通常通过指示灯的闪烁次数来指示故障部位，你需要找到对应型号的“故障代码表”，7次闪烁可能指示特定的故障（如VS电压异常）。
- 测量关键点: 根据故障代码,重点测量相关的电压和信号。
总结与建议
- 首选论坛: 去家电维修论坛搜索，找到
50S10的电路图和SCH图是维修的关键。 - 从常见故障入手: 对于50S10这种型号，电源板电容鼓包和Y驱动板故障是最高发的,可以先重点检查这些部分。
- 安全至上: 再次强调，等离子电视内部有高压，非专业人士不要轻易尝试维修,以免发生危险或造成更大损失。
- 寻求专业帮助: 如果自己没有经验和工具,最好联系专业的电视维修师傅进行检修。
希望这些信息能对您有所帮助！
