大规模MIMO技术图文详解
什么是大规模MIMO？

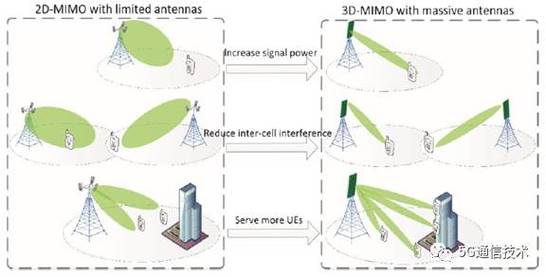

一句话解释： 大规模MIMO是指在基站侧部署非常多的天线（例如几十根、几百根甚至上千根）,通过这些天线阵列与多个用户设备进行空间上的同时通信。
（图片来源网络，侵删）
核心思想： 从“服务一个用户”到“同时服务一组用户”,并通过空分多址技术极大地提升网络容量和频谱效率。
核心概念与工作原理
为了理解大规模MIMO,我们需要先了解几个关键概念：
1 从MIMO到Massive MIMO
| 特性 | 传统MIMO (4x4 MIMO) | 大规模MIMO (64x64 MIMO) |
|---|---|---|
| 天线数量 | 少量 (2-8根) | 海量 (64根以上，可达128/256根) |
| 核心目标 | 提高链路可靠性、增加容量 | 极致提升系统容量、能效和覆盖 |
| 关键技术 | 空间复用、分集 | 空间分集、波束赋形 |
| 应用场景 | 4G LTE | 5G NR, 6G候选技术 |
2 波束赋形
这是大规模MIMO最核心的技术。
- 传统基站： 像一个手电筒，向所有方向均匀发射信号（全向覆盖）,能量浪费严重。
- 大规模MIMO基站： 像一个可控的“信号探照灯”，通过复杂的算法,可以将能量精确地聚焦到某一个或某几个特定的用户设备上。

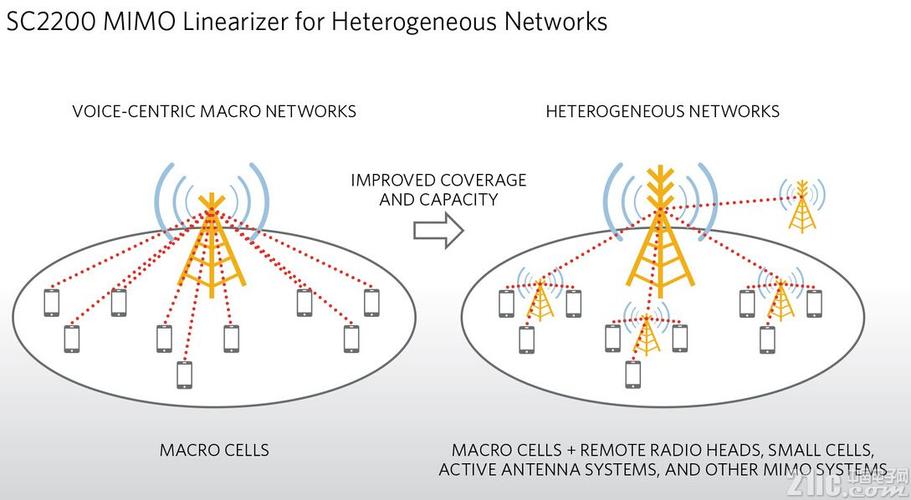

工作原理： 基站通过每个天线单元发射略有相位和幅度差异的信号，这些信号在空中传播时，会发生相长干涉（信号叠加增强）和相消干涉（信号相互抵消），通过精确控制，可以在目标用户的位置形成主波束（信号最强），而在其他方向形成零陷（信号最弱）。
（图片来源网络，侵删）
效果：
- 能量集中： 将能量精准送达用户,大幅提升信号强度。
- 干扰抑制： 将零陷对准其他用户或干扰源,有效抑制同频干扰。
3 空分多址
利用波束赋形，基站可以为不同用户分配不同的空间方向（即不同的波束）。
- 类比： 想象一个大型体育场，每个座位（用户）都有一个由基站（中央控制台）单独照射的聚光灯（波束），虽然所有灯光都来自同一个光源，但因为方向不同，所以互不干扰,可以同时照亮所有座位。
- 实现： 在同一个时频资源块上，基站与多个用户进行并行通信,极大地提升了频谱利用率。
关键优势
大规模MIMO之所以成为5G的基石,主要得益于其无与伦比的优势：
| 优势 | 描述 | 图示化理解 |
|---|---|---|
| 频谱效率 通过SDMA和精确波束赋形，在相同的频谱资源下服务更多用户，系统容量随天线数量呈对数增长。 | 📈 容量爆炸式增长 | |
| 能效 信号能量被精准聚焦，大幅降低功率放大器的能耗，研究表明，能效可提升10倍以上。 | 🔋 更少的能量，更强的信号 | |
| 覆盖与连接 波束赋形可以增强信号强度，改善边缘用户的覆盖质量，其极强的空间分辨能力使其能够精确识别用户，即使在复杂环境下也能建立稳定连接。 | 📶 信号死角变通途 | |
| 干扰抑制 通过在干扰源方向形成零陷，可以主动消除小区间干扰和用户间干扰，提升网络整体性能。 | 🚫 智能“屏蔽”干扰源 |
面临的挑战
尽管优势巨大,大规模MIMO的部署也面临诸多挑战：

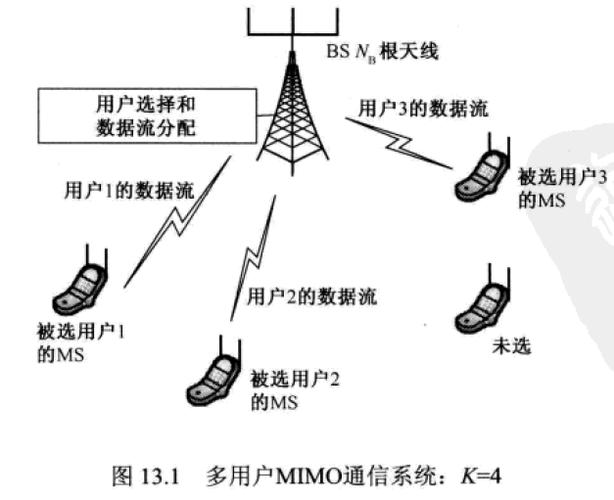

（图片来源网络，侵删）
- 硬件成本与复杂性： 大量天线、射频单元（每个天线对应一个RF链）和高速数模转换器带来了高昂的硬件成本和功耗。
- 信道获取开销： 为了实现有效的波束赋形，基站需要精确知道下行信道的状态信息，这通常需要用户设备反馈大量的信道信息，带来了巨大的导频污染和反馈开销问题。
- 信号处理复杂度： 海量天线带来了巨大的计算复杂度,对基带的信号处理能力提出了极高要求。
- 互耦效应： 天线间距过近时，天线之间会相互耦合,影响天线性能和信道估计的准确性。
系统架构图
下图是一个简化的5G大规模MIMO基站系统架构图,清晰地展示了信号从基带处理到射频发射的完整流程。
图解：
-
基带处理单元： 这是基站的大脑，负责所有复杂的数字信号处理,包括：
- 信道估计： 估计从用户到基站的无线信道特性。
- 预编码： 核心步骤！根据信道信息，计算出每个天线应该发送的信号的权重和相位,以实现波束赋形。
- 调制解调、编码解码等。
-
中频/射频处理单元： 这是“翻译官”和“驱动器”。
- 数模转换器： 将基带处理单元产生的数字信号转换为模拟信号。
- 上变频器： 将低频的模拟信号转换到指定的射频频段（如3.5GHz）。
- 功率放大器： 将微弱的射频信号放大到足够的功率,以便通过天线发射出去。
-
大规模天线阵列： 这是“手臂”和“嘴巴”。
- 由成百上千个天线单元组成。
- 每个天线单元都连接一个独立的射频链（有源天线阵列）,这是实现灵活波束赋形的关键。
- 经过精确调制的信号从这些天线单元辐射出去,在空间中汇聚成指向用户的波束。
大规模MIMO通过在基站侧部署海量天线，将通信从“一维的频率/时间”扩展到了“三维的空间”，它利用波束赋形和空分多址两大核心技术，革命性地提升了网络的容量、能效和覆盖，是5G实现“增强移动宽带”和“海量物联网”愿景不可或缺的基石技术，尽管存在成本和复杂度的挑战，但随着技术的不断成熟,它必将在未来的6G通信中扮演更加重要的角色。
