帕尔贴效应

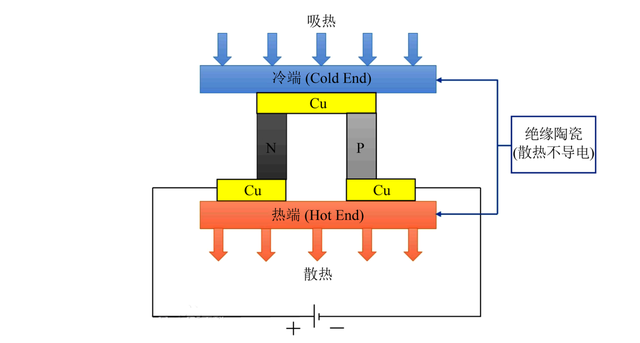

半导体制冷的原理完全基于一个被称为帕尔贴效应的物理现象。
（图片来源网络，侵删）
帕尔贴效应的定义是： 当直流电通过由两种不同半导体（或导体）材料构成的回路时，在两个不同材料的连接处（即电偶对），除了会产生焦耳热（电阻热）外,还会吸收或释放热量。
- 吸热端： 一侧连接处会从外界环境中吸收热量，导致温度降低，成为冷端。
- 放热端： 另一侧连接处则会向外界环境中释放热量，导致温度升高，成为热端。
这就是一个“电子泵”，它在搬运电荷的同时，也在搬运热量。
半导体制冷器的核心结构：热电偶对
要实现有效的制冷，单个帕尔贴效应产生的温差和制冷量都非常小，实际应用中，我们会将大量的热电偶对串联和并联起来，组成一个热电制冷模块，也就是我们常说的TEC（Thermoelectric Cooler）或帕尔贴模块。

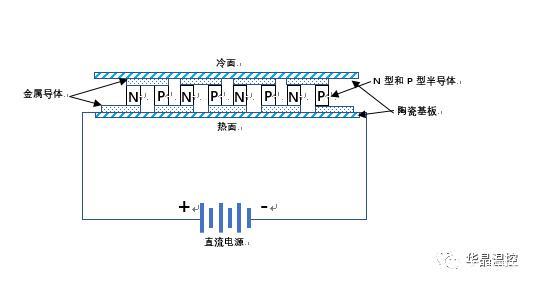

热电偶对的结构：
（图片来源网络，侵删）
- N型半导体： 主要载流子是电子（带负电）。
- P型半导体： 主要载流子是空穴（可以看作带正电的“粒子”）。
- 陶瓷基板： 通常用氧化铝（Al₂O₃）或氮化铝（AlN）制成，它们是电绝缘体但导热性良好,用来固定半导体元件并实现电隔离。
- 金属导体： 连接P型和N型半导体,形成电流回路。
工作过程详解：
- 施加直流电： 当给TEC模块施加直流电压时,电流开始流动。
- 电荷分离与能量转移：
- 在N型半导体中，电子（负电荷）从负极流向正极。
- 在P型半导体中，空穴（正电荷等效）从正极流向负极。
- 能量吸收（冷端）：
- 当电子和空穴在半导体内部移动并到达“连接点”时，它们需要从周围环境中吸收能量才能“跃迁”到更高的能级。
- 这个能量吸收的过程，就表现为从冷端的陶瓷基板吸热,使其温度降低。
- 能量释放（热端）：
- 吸收了能量的电子和空穴，在电流的驱动下继续移动，并最终在另一侧的“连接点”重新结合。
- 在结合过程中，它们之前吸收的能量以及电流通过时产生的焦耳热,会一起释放出去。
- 这个能量释放的过程，就表现为向热端的陶瓷基板放热,使其温度升高。
通过将成百上千个这样的P-N电偶对串联起来,总体的制冷量和温差就会变得非常可观。
半导体制冷的特点（优缺点）
与传统的蒸汽压缩式制冷相比,半导体制冷有其独特的优势和局限性。
优点
- 结构简单，体积小，重量轻： 没有压缩机、制冷剂、复杂的管道等部件,易于小型化和集成。
- 无运动部件，无噪音，无振动： 可靠性高，寿命长，适用于对安静和稳定有极高要求的场景，如精密仪器、医疗设备、音频设备等。
- 环保： 不使用氟利昂等破坏臭氧层的制冷剂,仅使用电能。
- 精确控温： 通过调节输入电流的大小，可以非常精确地控制制冷量，从而实现高精度的温度控制（可达±0.1℃）。
- 可逆性： 改变电流方向，冷端和热端的功能可以互换，既可以制冷,也可以制热。
- 启动快，响应迅速： 通电即开始工作,没有启动延迟。
缺点
- 能效比低，耗电量大： 这是半导体制冷最大的缺点，它需要消耗大量的电能来产生较小的温差和制冷量，其能效远低于传统压缩机制冷，它不适合用于大规模、长时间的制冷（如家用冰箱）。
- 制冷量小： 单个模块的制冷能力有限，要获得更大的制冷量，需要将多个模块组合,这会增加成本和复杂性。
- 成本高： 特别是高性能的陶瓷基板和半导体材料,导致其单位制冷量的成本高于传统方式。
- 依赖散热： 这一点至关重要！ 半导体制冷器只是一个“热量搬运工”，它会把从冷端吸收的热量和自身产生的焦耳热（约等于输入功率的50%）全部搬运到热端，如果热端的热量不能有效地散发到环境中，那么整个系统的温度会不断升高，最终完全失去制冷能力，甚至可能烧毁模块。散热系统（如散热片+风扇或水冷）是半导体制冷不可或缺的一部分。
主要应用领域
基于其优缺点,半导体制冷主要应用于以下领域：
（图片来源网络，侵删）
- 消费电子： CPU/GPU、显卡、电源模块的散热，通过主动制冷来降低核心温度,提升性能和稳定性。
- 医疗与科研：
- 便携式恒温箱： 用于胰岛素、疫苗、血液样本的运输和储存。
- PCR仪（基因扩增仪）： 需要快速、精确的升温和降温循环。
- 电子显微镜、激光器： 为精密光学和电子元件提供恒温环境。
- 便携式冷热敷理疗仪。
- 汽车工业： 座椅制冷/加热、汽车电子设备（如传感器、行车记录仪）的恒温控制。
- 工业与仪器：
- 工业冷却柜： 用于控制温控箱、反应釜的温度。
- 高精度恒温槽： 为校准温度计等设备提供标准温度源。
- 红外探测器（热像仪）： 探测器需要被冷却到极低的温度以减少自身热噪声,提高探测灵敏度。
- 日常生活： 小型车载冰箱、电子小冰箱（用于存放饮料、化妆品）、恒温酒柜等。
半导体制冷的原理是帕尔贴效应，其核心是利用直流电驱动半导体材料中的电荷（电子和空穴）定向移动，从而实现热量的定向搬运，形成一端制冷、一端放热的效果。
尽管其能效较低、制冷量小，但凭借其结构简单、无噪音、无振动、控温精确、环保等突出优点，在精密温控、小型化制冷和特殊应用场景中，它是一种不可替代的重要技术，一个成功的半导体制冷系统，其制冷性能的极限往往取决于其散热系统的效率。
