重要安全警告
在进行任何维修操作之前,请务必遵守以下安全准则：

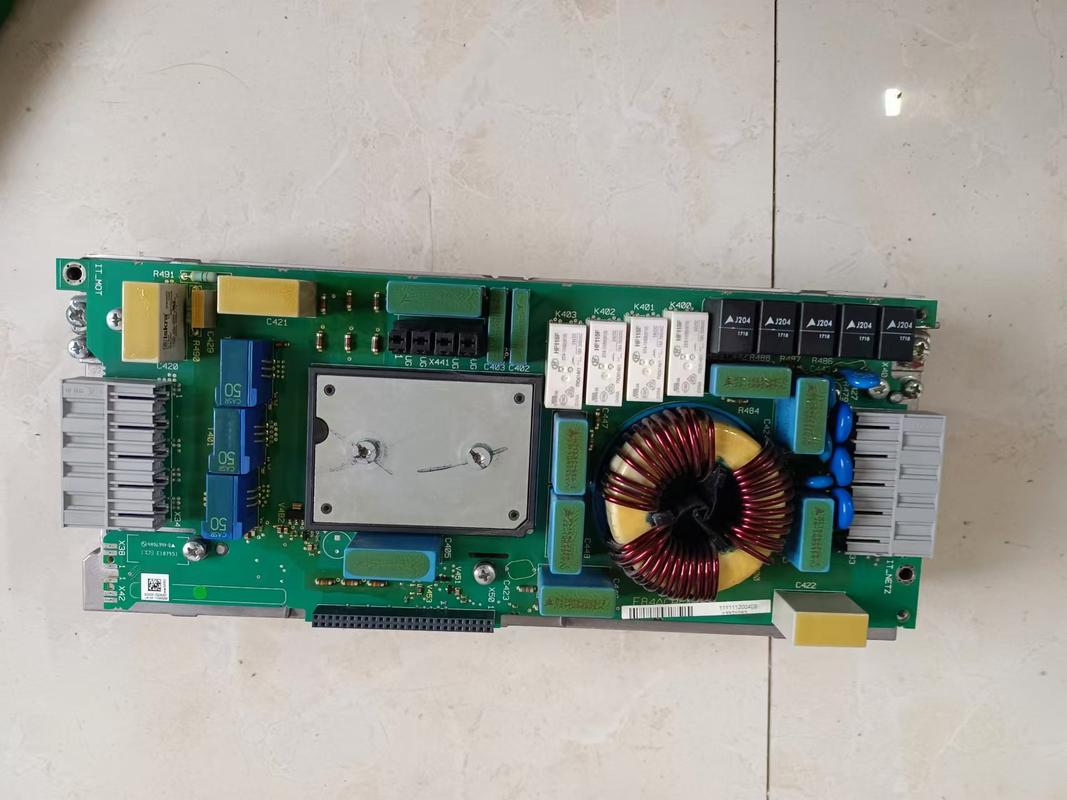

（图片来源网络，侵删）
- 断电确认：务必切断变频器的主电源（R, S, T）和控制电源，等待至少 5-10分钟，让内部电容充分放电，使用万用表测量直流母线电压（P+和N-之间），确认电压已降至安全范围（通常低于50V DC）。
- 静电防护：变频器内部电子元件（如CPU、驱动板、IGBT）对静电非常敏感，佩戴防静电手环,并在防静电工作台上操作。
- 专业工具：使用合适的工具，如万用表（带电容测试功能）、示波器、螺丝刀等，避免使用蛮力,以免损坏外壳或内部元件。
- 记录与拍照：在拆卸前，对接线、内部布局进行拍照或标记,以便于后续的恢复。
第一步：初步检查与信息收集（故障诊断的基础）
当变频器出现故障时，不要急于拆解,先通过外部信息和显示屏获取线索。
-
确认故障现象：
- 变频器完全无显示？
- 显示屏有报警代码（如 Fxxxx）？
- 变频器无法启动？
- 运行中跳闸？
- 输出异常（如缺相、过流）？
-
读取并记录报警代码：
- 伦茨变频器会显示详细的报警代码，这是最直接的故障线索。
- F0001: 过电流
- F0002: 过电压
- F0003: 欠电压
- F0041: 电机过载
- F0051: 通讯错误
- F0080: 散热器过热
- 请务必记录下完整的报警代码和故障发生时的具体工况（如负载大小、运行频率、是否频繁启停等）。
- 伦茨变频器会显示详细的报警代码，这是最直接的故障线索。
-
检查外围设备：

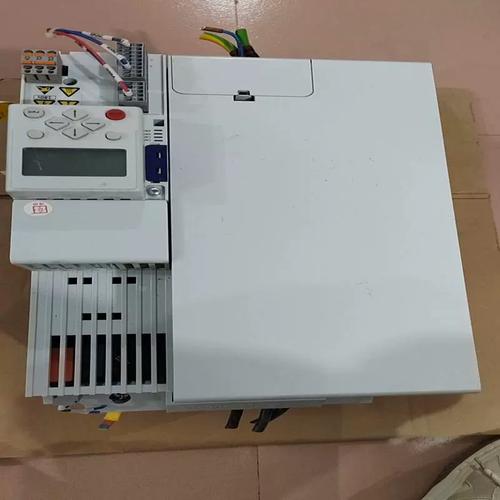

（图片来源网络，侵删）- 电源：检查输入电源电压是否正常、三相是否平衡、有无缺相。
- 电机：检查电机绕组是否短路、断路或对地短路,检查电机电缆是否过长或受损。
- 负载：检查机械负载是否卡死、过重或存在异常。
- 外围线路：检查控制线（如启停、给定、正反转）是否接错、松动或存在干扰。
经验：据统计，超过60%的变频器故障是由外围设备问题（如电机故障、线路干扰、参数设置错误）引起的,而非变频器本身损坏。
第二步：开机上电检查（初步判断）
在完成初步检查并确认外围设备基本正常后，可以给变频器上电,进行更深入的检查。
-
无显示故障排查：
- 检查电源输入：用万用表测量R, S, T端子是否有正常的三相交流电压（如380V AC）。
- 检查开关电源：这是变频器的心脏，为CPU、显示屏等所有电路供电。
- 找到开关电源板（通常在主控板旁边或集成在主控板上）。
- 测量其输入端（通常接P+, N-）是否有直流电压（约530V DC）。
- 测量其输出端，看是否有+5V, +24V, +15V, -15V等关键电压，如果所有输出电压都为0,很可能是开关电源本身损坏或其初级供电回路有问题。
- 检查控制板：如果开关电源有输出，但显示屏仍不亮，可能是控制板（CPU板）损坏，检查CPU芯片是否有烧灼痕迹,复位电路是否正常。
-
有显示，但无法启动或报警：
- 检查参数设置：进入参数菜单，核对关键参数是否正确。
- 电机参数：电机额定功率、额定电流、额定频率、额定电压。
- 控制模式：V/F控制、矢量控制等。
- 加减速时间：设置过短可能导致过流或过压报警。
- 转矩提升：设置不当可能导致启动困难或过流。
- 检查制动单元和电阻：对于频繁启停或位能负载，如果制动电阻或制动单元损坏，会导致直流母线过压（F0002）。
- 检查电流检测电路：如果报过流（F0001），但实际电流并不大,可能是霍尔传感器或其采样电路出了问题。
- 检查参数设置：进入参数菜单，核对关键参数是否正确。
第三步：深度拆解与关键部件检查
如果初步检查无法定位故障，则需要拆开变频器,对内部关键部件进行逐一排查。
内部结构通常包括：
- 主回路板：包含整流桥、IGBT模块、直流母线电容、制动单元等。
- 控制板：包含CPU、驱动电路、开关电源、I/O接口、通讯接口等。
- 驱动板：在一些设计中，驱动电路会独立出来,用于放大CPU的PWM信号来驱动IGBT。
- 散热器：用于IGBT和制动单元的散热。
关键部件检查流程：
-
检查IGBT模块：
- 外观检查：观察IGBT模块是否有炸裂、鼓包、烧黑、漏液的痕迹。
- 万用表测试：
- 将数字万用表打到二极管档。
- P+ (集电极C) 与 U, V, W (发射极E) 之间：正常情况下，应有一个二极管的压降（约0.4-0.7V），反向则无穷大，如果短路或正反向都导通,说明IGBT已击穿损坏。
- N- (发射极E) 与 U, V, W (集电极C) 之间：同理,应测得一个二极管的压降。
- U, V, W 三相之间：正常情况下，三相之间应相互绝缘，正反向都应显示无穷大，如果短路,说明模块内部已损坏。
-
检查整流桥：
- 外观检查：是否有烧黑、炸裂的痕迹。
- 万用表测试：
用二极管档分别测量R, S, T与P+之间的二极管特性，以及P+与N-之间的特性,检查是否有短路或断路。
-
检查直流母线电容：
- 外观检查：电容顶部是否鼓包、漏液或“冒顶”。
- 电容测试：使用万用表的电容档或专用电容表测量其容量，并与标称值对比，容量下降超过20%或ESR（等效串联电阻）过大,都应更换。
- 简单测试：用万用表电阻档测量电容是否短路或严重漏电。
-
检查驱动电路：
- 外观检查：检查驱动IC（如光耦、专用驱动芯片）是否有烧焦痕迹。
- 上电测试（需非常小心！）：
- 给控制板上电，用示波器测量驱动芯片的输出端（通常是接IGBT栅极G的引脚）。
- 在给定一个启动信号时，应能看到一个干净的PWM脉冲波形，如果没有波形,说明CPU或前级驱动电路有问题。
- 注意：测量驱动波形时，务必使用隔离探头,否则会烧毁示波器和变频器！
-
检查开关电源：
- 外观检查：检查变压器、电容、IC是否有烧焦或鼓包。
- 测试：测量开关电源的输入和输出电压，判断是初级还是次级电路故障，常见的故障点是UC384x系列PWM控制芯片或其周边的启动电阻、反馈电路。
第四步：常见故障代码与解决方案（针对伦茨8400系列）
| 报警代码 | 故障名称 | 可能原因与解决方案 |
|---|---|---|
| F0001 | 过电流 | 电机短路或接地：用摇表测电机绝缘。 2. 输出电缆短路：检查U/V/W电缆是否破损、对地短路。 3. IGBT模块损坏：测量IGBT是否击穿。 4. 加减速时间过短：延长加减速时间。 5. 负载突变过大：检查机械负载是否卡死。 |
| F0002 | 过电压 | 输入电压过高：检查电网电压。 2. 制动电阻或制动单元故障：无法消耗再生能量。 3. 减速时间过短：电机再生能量导致母线电压升高，延长减速时间或增加制动单元。 4. 能量回馈单元故障（如果配备）。 |
| F0003 | 欠电压 | 输入电压过低或缺相：检查电源。 2. 输入电源线接触不良：检查R/S/T端子螺丝。 3. 直流母线电容容量下降：测量电容容量。 4. 整流桥损坏：测量整流桥。 |
| F0041 | 电机过载 | 负载过大：检查机械负载是否过重。 2. 电机参数设置错误：核对电机额定电流。 3. 电机长时间低速运行：在低速时，电机散热不良，容易过载。 4. 转矩补偿设置过高：适当降低转矩提升值。 |
| F0051 | 通讯错误 | 通讯线（如RS485）接触不良或断路：检查线路。 2. 波特率、地址等参数设置错误：核对上位机和变频器参数。 3. 干扰严重：加装磁环，使用屏蔽双绞线。 4. 通讯板或CPU损坏。 |
| F0080 | 散热器过热 | 风机不转或损坏：检查风机电源和风机本身。 2. 风道堵塞：清理变频器内部灰尘和杂物。 3. 环境温度过高：确保变频器在通风良好的环境中运行。 4. IGBT模块故障导致异常发热。 |
第五步：维修后的测试与恢复
- 恢复接线：根据之前拍摄的图片或标记,正确连接所有内部和外部接线。
- 空载测试：
- 将变频器与电机断开，只接R, S, T电源。
- 进行参数复位,然后设置基本的电机参数。
- 进行点动（Jog）操作，观察U, V, W输出端是否有三相平衡的电压,可以用万用表AC档测量。
- 带载测试：
- 空载测试正常后,连接电机。
- 先进行低速运行，观察电流、声音是否正常。
- 逐步提高频率,观察整个速度范围内的运行情况。
- 记录与归档：记录下故障原因、维修过程和更换的元件，建立维修档案,便于日后追溯。
伦茨4800变频器的维修是一个系统性的工作，遵循“先外后内、先易后难、先电源后负载”的原则，最关键的步骤是准确读取报警代码和仔细检查外围设备，对于没有经验的维修人员，建议从简单的电源、参数、外围线路入手，逐步深入，如果涉及IGBT、驱动电路等复杂部分，最好在有经验的人员指导下进行,或直接联系专业的变频器维修服务。
希望这份详细的指南能对您有所帮助！
