维修开关电源有风险，内部存在高压，即使在断电后，大容量的滤波电容中也储存着足以致命的电荷。请务必在了解安全知识并做好防护措施的前提下进行操作。
（图片来源网络，侵删）
本指南将按照从简到繁、从安全到深入的顺序,为您提供一个系统化的维修流程。
第一部分：安全第一！重要警告与准备工作
- 高压危险！ 开关电源在未通电时，输入端的X电容和输出端的大容量电解电容（通常是400V以上）仍然储存着高压电，在接触任何元件之前，必须对这些电容进行放电。
- 放电方法：
- 准备一个大功率电阻（如1kΩ, 5W）和一个带绝缘手柄的螺丝刀或专用放电笔。
- 断开电源,并拔下输入电源线。
- 将电阻的两端分别接触电容的两个引脚，持续几秒钟，直到没有火花和“啪”的放电声。切勿直接用螺丝刀短路放电，会产生巨大电流火花,损坏电容和PCB板。
- 工具准备：
- 万用表（必备）： 用于测量电压、电阻、通断。
- 示波器（强烈推荐）： 查看关键波形（如PWM波、反馈波形），是快速定位故障的利器，如果没有,维修会困难很多。
- 电烙铁、焊锡、吸锡器： 用于拆焊元件。
- 螺丝刀、钳子、镊子等基础工具。
- 隔离变压器（可选但推荐）： 将待修电源与市电电网隔离，增加安全性,避免因电源地带电而损坏设备或发生触电。
- 备用元件： 准备一些常见的易损件，如保险丝、输出整流二极管（如肖特基二极管）、大电解电容、PWM控制器芯片（如OB2268, VIPer12A等）、MOSFET等。
第二部分：故障现象分析
开始维修前，先了解电源的“病情”：
- 完全无反应： 插上电后，指示灯不亮,用万用表测输出电压为0V。
- 输出电压低： 电压远低于12V（例如只有几伏）,且带不动负载。
- 输出电压高： 电压远高于12V（例如可能达到18V以上）。
- 输出电压不稳： 电压在正常值和异常值之间跳动，或伴有“滋滋”声。
- 带载能力差： 空载时电压正常，一接上负载（如接上设备）,电压就下跌或保护关机。
第三部分：系统化维修流程（由简到繁）
外观与保险丝检查（“望闻问切”）
- 观察： 查看电源外壳是否有破损、烧焦、变形的痕迹，PCB板上是否有明显的元件烧毁、发黑、炸裂的痕迹（尤其是电容、电阻、二极管）。
- 闻： 闻一下电源是否有焦糊味。
- 测保险丝：
- 这是最常见、最简单的故障点。
- 将万用表调到电阻档（蜂鸣档）。
- 在确保电容已放电的前提下,拆下保险丝进行测量。
- 结果分析：
- 保险丝熔断（开路）： 说明电源初级（高压侧）存在严重短路，需要重点检查以下元件：输入整流桥、大滤波电容（400V）、开关管（MOSFET或三极管）、以及PWM控制器芯片,这些元件击穿短路都会导致保险丝熔断。
- 保险丝完好： 说明电源没有硬性短路，故障可能在次级（低压侧）或电路处于保护状态。
通电初步测试（动态检查）
⚠️ 再次强调：通电测试时，手不要随意触碰电路板，最好使用隔离变压器。

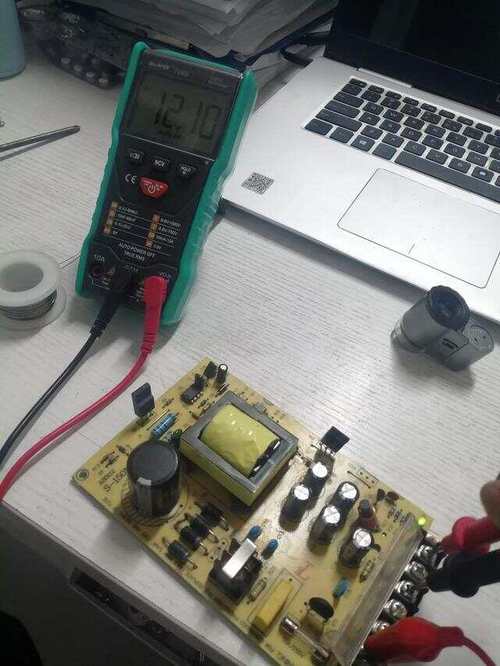

- 空载电压测试：
- 在次级输出端不接任何负载的情况下,给电源通电。
- 用万用表测量输出端的电压。
- 结果分析：
- 电压正常（约12-13V）： 说明电源的核心电路（PWM、开关管、变压器）基本正常，故障可能在输出整流二极管、滤波电容或反馈环路的某个元件性能不良，如果此时接上负载后电压才异常,则重点检查输出部分的滤波电容和带载能力。
- 电压为0V： 说明初级电路未工作，可能原因：PWM控制器未启动、启动电阻开路、反馈环路开路导致保护等。
- 电压很低（如1-2V）： 这是典型的“打嗝”保护或过流保护状态，电源在尝试启动后检测到异常，立即关闭，通常是由于次级短路（输出整流二极管短路、滤波电容短路）或初级负载过重（开关管轻微漏电等）。
- 电压很高（如18V以上）： 这通常是反馈环路开路的典型症状，比如光耦损坏、误差放大器（如TL431）损坏或其基准电压源失效，导致PWM控制器失去了电压调节功能，以最大占空比工作,输出电压飙升。
分段检测（精确定位）
根据上一步的测试结果,进行针对性的检测。

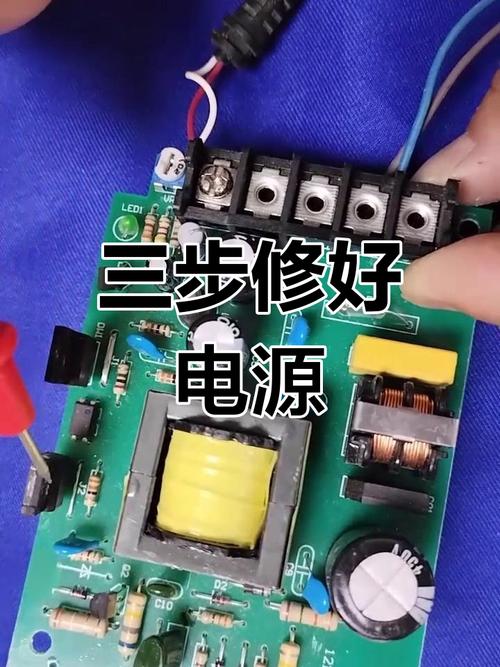

（图片来源网络，侵删）
情况A：保险丝熔断
- 静态测量：
- 用二极管档或电阻档测量整流桥的四个二极管,是否有短路。
- 测量大滤波电容（400V）,是否已击穿短路。
- 测量开关管（MOSFET）的三个引脚之间是否短路,这是最常见的故障点之一。
- 更换保险丝并通电测试：
- 在确认上述元件无短路后,更换一个同规格的保险丝。
- 建议先串联一个灯泡（如60W白炽灯）进行限流通电测试。 如果电路仍有短路，灯泡会亮起，起到保护作用,避免再次烧毁保险丝和元件。
- 如果灯泡不亮或微亮，说明短路已排除，可以测量输出电压是否正常，如果仍然不正常,再进行下一步。
情况B：保险丝完好，但输出异常
- 检查初级启动电路：
- 电源启动需要一个微小的电流来唤醒PWM控制器。
- 检查从高压直流端（+300V）到PWM VCC引脚之间的启动电阻，这个电阻阻值很大（通常为几百kΩ到MΩ），容易因电压波动而开路，如果它开路，PWM芯片就无法启动,电源无输出。
- 检查反馈环路（重点！）：
- 反馈环路是调节输出电压的关键,也是高发故障区。
- 光耦： 检查光耦的初级（1、2脚）和次级（3、4脚）是否正常，可以用万用表二极管档测光耦的内部二极管和三极管是否正常，也可以在通电状态下测量光耦1、2脚间的电压（正常工作时应为1-2V）和3、4脚间的电压（接近0V）。
- TL431（或类似的精密稳压源）： 这是反馈环路的“大脑”，检查其参考端（Ref）电压是否为5V，这是判断它是否工作的关键，如果Ref脚电压不是2.5V，TL431很可能损坏或其外围元件（如分压电阻）有问题。
- 分压电阻： 检查从输出端连接到TL431 Ref脚的电阻网络,是否有变值或开路。
- 检查次级输出电路：
- 输出整流二极管： 用二极管档测量是否短路或开路,肖特基二极管在过流或过压下很容易损坏。
- 输出滤波电容： 检查电容是否鼓包、漏液，用万用表电容档测量容量是否下降,或用示波器观察输出电压纹波是否过大。
波形分析（进阶操作）
如果有示波器,可以大大提高维修效率：
- 测量PWM控制器输出脚（通常是驱动MOSFET的G极）：
- 正常情况下，应该能看到一个频率固定（几十kHz）、幅值足够的方波脉冲。
- 如果此处无波形： 说明PWM控制器未工作或已损坏，检查其VCC供电、启动信号、保护信号。
- 如果波形异常（如占空比不对、幅度低）： 问题可能在PWM芯片本身或其外围的振荡、反馈电路。
- 测量变压器初级波形：
应该能看到被PWM脉冲调制的开关波形。

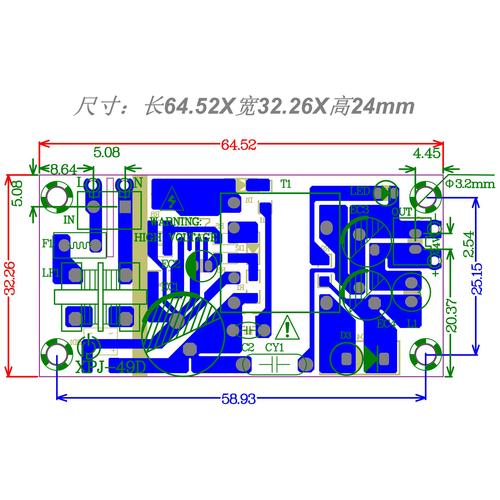

（图片来源网络，侵删） - 测量光耦次级波形：
可以看到反映输出电压变化的误差信号。
第四部分：常见故障元件总结
- 保险丝： 最常见的开路故障点,指示初级严重短路。
- 输入整流桥： 容易因电压浪涌或老化而击穿短路。
- 大电解电容（400V）： 老化后容量下降,或因过压而击穿短路。
- 开关管（MOSFET）： 工作在高电压、大电流下，是损坏率最高的元件之一,通常击穿短路。
- 启动电阻： 阻值变大或开路,导致电源无法启动。
- 光耦： 损坏会导致反馈环路失效,引发无输出或输出电压过高。
- TL431： 损坏会导致输出电压失控,通常表现为电压过高。
- 输出整流二极管（肖特基）： 损坏会导致输出短路或电压异常。
- PWM控制器芯片（如OB2268, VIPer12A等）： 内部损坏,导致整个电源不工作。
维修12V 2A开关电源，遵循“安全第一 -> 外观保险 -> 通电测试 -> 分段检测 -> 波形分析”的流程，可以系统性地定位大部分故障，对于初学者，建议从最简单的保险丝、电容、二极管开始排查，随着经验的积累,再逐步掌握对反馈环路和PWM控制器的分析能力。
最后提醒： 如果经过以上步骤仍无法找到故障，或者对高压电路感到恐惧，为了人身安全和设备安全，建议直接更换一个新的电源，开关电源价格不高,维修的风险和成本有时远高于更换。
