电脑电源保险丝熔断维修是电子维修中常见但需要谨慎操作的工作,保险丝熔断通常是电源内部存在过流、短路等故障的“保护性反应”，若仅更换保险丝而不排查根本故障，可能导致元件二次损坏甚至引发安全事故，以下从故障原因、维修工具、操作步骤、常见故障点排查及注意事项等方面详细说明维修流程。
故障原因分析
保险丝熔断的核心原因是电流超过其额定值,具体可分为以下几类：
- 短路故障：电源内部元件（如整流桥、滤波电容、开关管、PWM控制器等）被击穿，形成低阻抗通路，导致瞬间电流激增。
- 过载故障：输出端负载异常（如短路、元件漏电）或电源本身设计缺陷，使长期工作电流超过保险丝承载极限。
- 元件老化或性能下降：如滤波电容鼓包、漏电，或开关管放大倍数降低导致工作电流异常增大。
- 电网电压波动：输入电压过高（如超过260V）导致前端电路电流激增，或电压频繁波动使元件反复受冲击而损坏。
维修前准备
工具与材料
- 基础工具：万用表（指针式/数字式，需具备二极管档、电阻档、电压档）、螺丝刀（十字/一字，防静电）、镊子、尖嘴钳、电烙铁（30-50W，配焊锡丝、松香）。

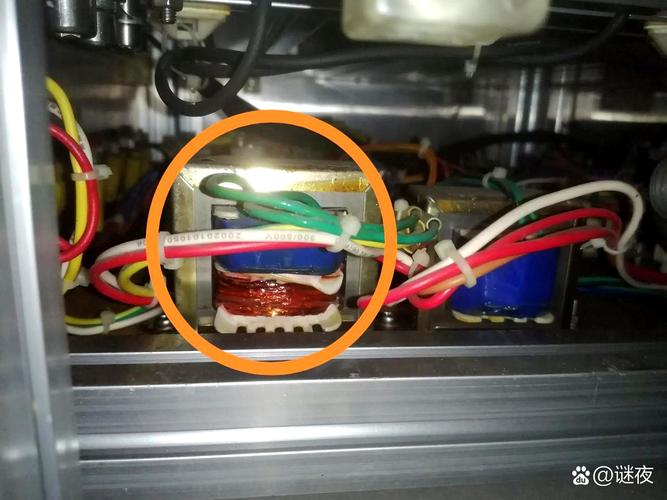

- 辅助工具：隔离变压器（必备！防止维修时触电）、保险丝（需更换为同规格，常见规格有2A、3A、5A等，需根据原保险丝标识确认）、导线、酒精、棉签。
- 安全防护：绝缘手套、护目镜，确保操作环境干燥、通风。
安全注意事项
- 断电操作：维修前务必拔下电源插头，等待电容（尤其是大容量滤波电容）放电完毕（可用万用表电压档测量电容两端电压，确认接近0V）。
- 使用隔离变压器：电源输入端直接连接市电，无隔离变压器时，电源外壳可能带电，维修时易触电。
- 避免短路：操作时防止工具或导线同时接触电路板上的两个焊点，尤其高压区域（如整流桥后端）。
维修步骤详解
第一步：外观检查与保险丝确认
- 拆解电源：拧下电源外壳螺丝，小心分离上下壳体（注意卡扣，避免暴力拆解损坏外壳），断开主板、硬盘等输出端接口连接线，取出电路板。
- 观察保险丝状态：找到保险丝（通常位于电源输入端，靠近AC插口，为玻璃管或陶瓷管封装），若玻璃管发黑、中间熔断或金属丝断裂，则确认为熔断。
- 记录保险丝参数：观察保险丝表面标识（如“T2A L250V”），T”为延时型（抗冲击）、“2A”为额定电流、“L250V”为额定电压（需更换完全一致的规格，不可随意增大或减小）。
第二步：静态电阻测量（断电排查）
目标：在不通电情况下，通过测量关键电路阻值判断是否存在短路，避免通电后扩大故障。
-
输入端阻值测量：
- 万用表调至电阻档（200Ω档），红表笔接保险丝座前端（AC火线输入端），黑表笔接零线输入端，正常显示应数百千欧以上（若接近0Ω，说明输入端存在短路）。
- 红表笔接保险丝座前端,黑表笔接大地（电源金属外壳），正常应无短路（阻值无穷大）。
-
关键元件阻值测量：
| 检测元件 | 测量方法 | 正常阻值范围 | 异常现象 |
|--------------------|-----------------------------------------------------------------------------|------------------------|----------------------------|
| 整流桥（全桥） | 万用表二极管档，测交流输入端（AC-、AC+）与直流输出端（+、-）正反向特性 | 正向压降0.5-0.7V，反向无穷大 | 任一方向短路或开路 |
| 滤波电容（大容量） | 电阻档测电容两端（先放电），红表笔接负极，黑表笔接正极 | 阻值从0Ω逐渐增大至无穷大 | 阻值始终为0（击穿）或无穷大（开路） |
| 开关管（MOSFET/三极管）| 二极管档测D-S极（或C-E极） | 正向压降0.3-0.5V，反向无穷大 | 短路（阻值为0） |
| PWM控制器（如UC3842）| 测供电脚（如VCC）对地电阻 | 数十千欧以上 | 阻值过小（芯片击穿） |

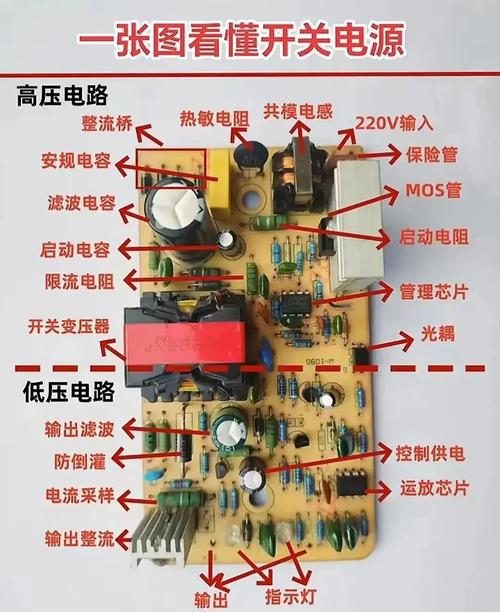

（图片来源网络，侵删）
第三步：故障元件更换
- 更换保险丝：若测量确认输入端及关键元件无短路（仅保险丝熔断），可先更换同规格保险丝，通电测试（需在隔离变压器下操作，观察是否立即熔断）。
- 更换损坏元件：若测量发现整流桥、滤波电容、开关管等元件短路，需先拆焊损坏元件：
- 用电烙铁吸锡器吸走焊点焊锡,或采用拖焊法（将烙铁头蘸取少量焊锡，快速在焊点上来回移动，使焊锡熔化后脱落）。
- 更换新元件时,注意极性（如电解电容正负极、整流桥交流/直流端标记），开关管需确认型号一致（或参数相近，耐压、电流需≥原型号）。
第四步：通电测试与调试
- 空载测试：将修复后的电源连接隔离变压器，不接任何负载，通电测量输出电压（如+12V、+5V、+3.3V），万用表直流电压档监测，电压偏差应≤±5%。
- 带载测试：若空载正常，可接入假负载（如汽车灯泡、功率电阻）进行测试，观察电源是否稳定工作，保险丝是否再次熔断。
常见故障点与解决方法
- 整流桥击穿：表现为输入端短路，更换时需选择同电流、同耐压（如600V）整流桥，常见型号如GBU4B、GBU6B。
- 滤波电容鼓包/漏电：电容顶部鼓包、漏液或实测容值远低于标称值，需更换同容量、同耐压电容（如耐压250V的滤波电容不可替换为耐压160V）。
- 开关管击穿：通常PWM控制器（如UC3842）也会连带损坏，需同时检测PWM供电脚（VCC）是否短路，更换开关管后需检查PWM外围元件（如启动电阻、反馈电阻）。
- 高压滤波电容失效：前端滤波电容容量下降，会导致输入纹波增大，开关管工作电流异常，需用电容表测量容值。
维修后检查与安全验证
- 紧固检查：确保所有元件焊接牢固，无虚焊、假焊，电源外壳螺丝拧紧。
- 绝缘测试：用万用表电阻档测量交流输入端（L/N）与外壳、输出端（DC）之间的绝缘电阻，应≥10MΩ。
- 功能测试：连接主机各部件，开机观察是否正常启动，无异味、无异响，输出电压稳定。
相关问答FAQs
Q1：为什么更换同规格保险丝后，一通电就再次熔断？
A：这种情况说明电源内部存在持续短路故障，需重点排查：①整流桥是否击穿（测AC端与DC端是否短路）；②滤波电容是否漏电（测电容两端电阻，若接近0Ω则击穿）；③开关管D-S极是否短路（二极管档测是否导通）；④PWM控制器是否损坏（测VCC脚对地是否短路），需逐一断开可疑元件测量，找到短路点更换后才能恢复正常。
Q2：维修电源时必须使用隔离变压器吗？为什么？
A：必须使用，市电电源（220V）的火线与地线之间存在电位差，电源输入端直接连接市电，若电源内部与地线连接（如滤波电容接地端），维修时人体接触电路板可能形成回路，导致触电，隔离变压器可将输入端与输出端隔离，即使误触电路也不会形成电流回路，保障维修安全。
