先理解两个基础概念：MIMO 和 OFDM
为了理解 MIMO-OFDM，我们首先要分别搞懂 MIMO 和 OFDM 是什么。
（图片来源网络，侵删）

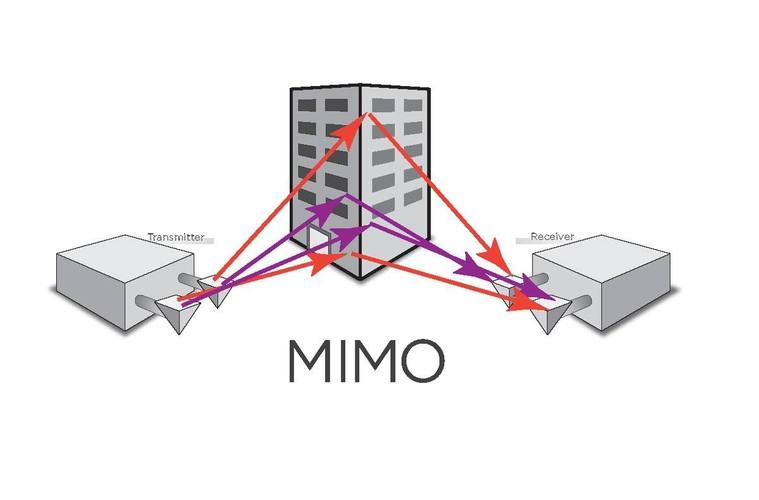

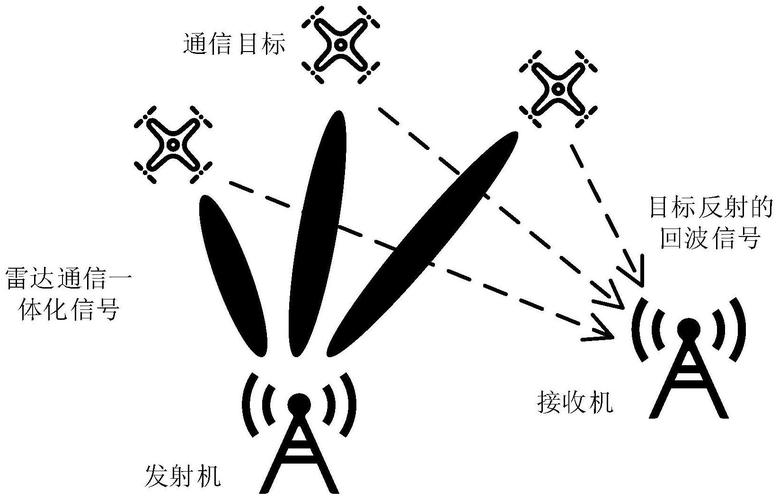

A. MIMO (Multiple-Input Multiple-Output) - 多入多出
您可以简单地把 MIMO 理解为 “用多根天线收发数据” 的技术。
- 传统单天线 (SISO)：一部手机只有一根天线，基站也只有一根天线，数据就像一条单车道,一次只能传输一个数据流。
- MIMO：手机和基站都配备了多根天线（比如手机2根，基站8根）。
- 多入：基站用多根天线 同时 向手机发送不同的数据流。
- 多出：手机用多根天线 同时 接收这些数据流。
MIMO 的核心思想是：利用多根天线在空间上创造多条独立的“数据通道”（Spatial Streams），从而在不增加带宽和总发射功率的情况下，成倍地提升数据传输速率。
打个比方：
- SISO：就像一条单车道，一次只能过一辆车,速度有限。
- MIMO：就像在同一个地方修建了并行的多条车道（比如4车道、8车道），可以同时过很多辆车，总交通量（数据速率）大大增加。
B. OFDM (Orthogonal Frequency Division Multiplexing) - 正交频分复用
您可以简单地把 OFDM 理解为 “将一条高速数据流，分割成成百上千条低速数据流，同时在多个低速率的子载波上并行传输” 的技术。
（图片来源网络，侵删）
- 传统单载波：所有数据都挤在一个频率上传输，就像一辆车在一条很窄的山路上开，遇到拐弯或障碍（多径效应）很容易翻车（码间串扰）。
- OFDM：它把整个可用的频谱划分成大量相互正交（互不干扰）的子载波，每个子载波的速率都很低。
- 并行传输：将高速数据流分配到这些低速子载波上同时传输。
- 抗多径：因为每个子载波速率慢，符号周期就长，多径效应（信号反射）造成的延迟只占符号周期的一小部分，可以通过一个叫做 循环前缀 的技术来消除,从而有效对抗码间串扰。
打个比方：
- 单载波：一辆装满货物的卡车在崎岖的山路上行驶，货物容易颠簸损坏（码间串扰）。
- OFDM：把一整卡车货物，卸成成百上千个小包裹，然后组织一支庞大的车队（子载波），在宽阔平坦的高速公路上并行行驶，即使个别车遇到小颠簸（多径），也只是影响一个小包裹,整体货物安全送达的概率大大增加。
为什么需要将两者结合？—— MIMO-OFDM 的诞生
单独使用 MIMO 或 OFDM 都有其局限性：
- MIMO 的问题：在多径环境（城市、室内等）中，从不同天线发出的信号会经过复杂的反射、折射，到达接收端时可能会相互干扰，变得难以分离，这使得 MIMO 的性能高度依赖于信道环境。
- OFDM 的问题：OFDM 系统对频率偏移和相位噪声非常敏感，为了实现多流传输，OFDM 需要 MIMO 检测算法 来区分从不同天线发出的数据,这在高速移动和多径环境下计算量巨大且性能不佳。
MIMO-OFDM 的结合，可以说是“强强联手，优势互补”：
- OFDM 为 MIMO 提供了“舞台”：OFDM 将频率选择性信道（多径造成的频率选择性衰落）转化为多个并行的平坦衰落子信道，这使得 MIMO 在每个子信道上都可以简化处理，大大降低了 MIMO 信号检测和解码的复杂度。
- MIMO 为 OFDM 提供了“加速器”：MIMO 在 OFDM 的并行子信道上，可以同时传输多个数据流，从而将 OFDM 本身的高频谱效率提升到了一个新的高度。
OFDM 解决了“如何在多径环境下稳定传输”的问题，而 MIMO 解决了“如何成倍提升传输速率”的问题，两者结合，就实现了“在复杂环境下高速、可靠地传输数据”。
（图片来源网络，侵删）
MIMO-OFDM 是如何工作的？—— 核心工作原理

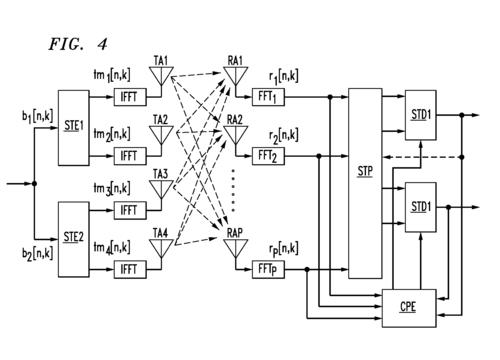

一个典型的 MIMO-OFDM 系统工作流程如下（以 2x2 MIMO 为例）：
-
发射端：
- 信道编码：原始数据经过纠错编码（如 Turbo码、LDPC码）。
- 星座映射：将编码后的比特流映射成复杂的星座符号（如 QPSK, 16-QAM, 64-QAM）。
- 层映射与预编码：这是 MIMO 的关键步骤，将数据流分配到不同的空间层（2个数据流），根据信道状态信息，通过预编码矩阵（如ZF, MMSE算法）对每个符号进行加权处理,以最大化接收端的信号质量或最小化干扰。
- OFDM 调制：
- 将预编码后的符号串并转换。
- 进行 IFFT（快速傅里叶逆变换）,将频域信号转换到时域。
- 加入循环前缀,以消除多径带来的码间串扰。
- 进行并串转换,形成最终的时域信号。
- 射频发射：将生成的数字信号通过多根天线（天线1和天线2）并发出去。
-
无线信道：
- 两路信号在空间中传播，经历路径损耗、阴影衰落、多径效应等,并可能受到其他信号的干扰。
-
接收端：
- 射频接收：用多根天线（天线1和天线2）同时接收信号。
- OFDM 解调：
- 移除循环前缀。
- 进行 FFT（快速傅里叶变换）,将时域信号转换回频域。
- 进行信道估计,以了解每根发射天线到每根接收天线之间的信道特性。
- MIMO 检测与解码：
- MIMO 检测：利用信道估计结果，通过检测算法（如ZF, MMSE, ML等）从混合的接收信号中分离出原始的多个数据流。
- 信道解码：将分离出的符号进行解映射，然后通过信道解码器纠正传输中可能产生的错误,恢复出原始数据。
MIMO-OFDM 的主要优势
- 极高的频谱效率：结合 MIMO 的空间复用和 OFDM 的子载波并行,可以在有限的频谱资源上实现极高的数据速率。
- 强大的抗多径衰落能力：OFDM 的循环前缀机制和 MIMO 的空间分集（如 Alamouti编码）使其天然适合高速移动和复杂的城市环境。
- 灵活的可扩展性：可以通过增加天线数量来提升 MIMO 的流数（如从 2x2 到 4x4, 8x8），或通过增加子载波数量来提升 OFDM 的带宽,系统设计非常灵活。
- 易于与多天线技术结合：可以方便地实现波束赋形等高级天线技术,进一步优化覆盖和容量。
主要应用场景
MIMO-OFDM 是现代无线通信的基石,几乎所有主流标准都采用了它：
- Wi-Fi (802.11n, 802.11ac, 802.11ax/Wi-Fi 6, 802.11be/Wi-Fi 7)：从 Wi-Fi 4 (802.11n) 开始，MIMO-OFDM 就成为标配，并不断演进到更高阶的 MIMO（如 4x4, 8x8）和更宽的信道带宽（如 160MHz）。
- 4G LTE / LTE-Advanced：下行链路广泛采用 DL-MIMO（如 2x2, 4x4），上行链路采用 UL-MIMO，载波聚合技术也常与 MIMO-OFDM 结合使用。
- 5G NR (New Radio)
