高清视频监控系统技术方案
项目概述
1 项目背景
随着社会对公共安全、生产管理、智慧城市等领域需求的不断提升，传统模拟监控和标清网络监控在分辨率、细节表现、智能分析能力等方面已无法满足现代应用的要求，高清视频监控系统能够提供更清晰、更丰富的视频信息，为事后追溯、实时预警、智能决策提供强有力的数据支撑。
（图片来源网络，侵删）
2 建设目标
本方案旨在构建一套技术先进、稳定可靠、扩展性强、智能化的高清网络视频监控系统，实现以下目标：
- 高清化： 全面采用1080P（200万像素）及以上分辨率（如4K/400万像素），捕捉更多细节。
- 网络化： 基于IP网络进行视频传输、存储和管理，实现远程访问和集中控制。
- 智能化： 集成视频智能分析技术，实现事件自动检测、报警和联动，变“被动监控”为“主动防御”。
- 平台化： 建立统一的视频管理平台，实现设备管理、视频预览、录像存储、检索回放、用户授权等功能一体化。
- 易用性与可扩展性： 系统界面友好，操作简便，并具备良好的可扩展性，便于未来功能升级和设备扩容。
系统总体架构

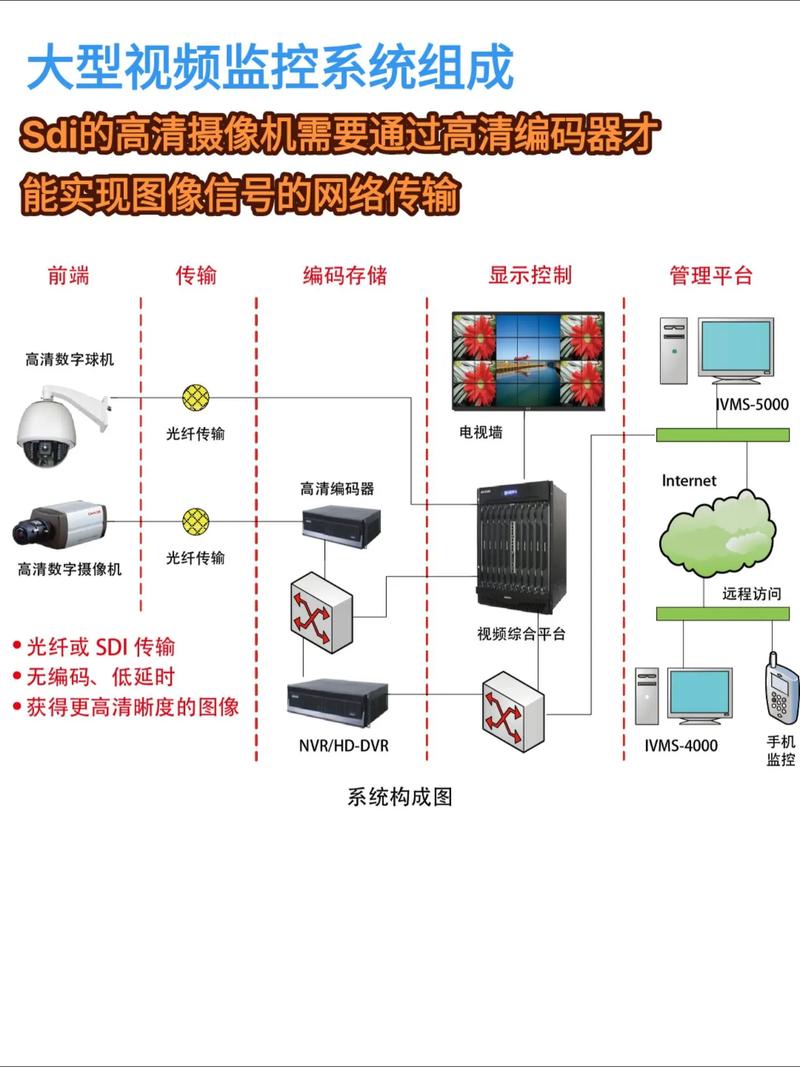

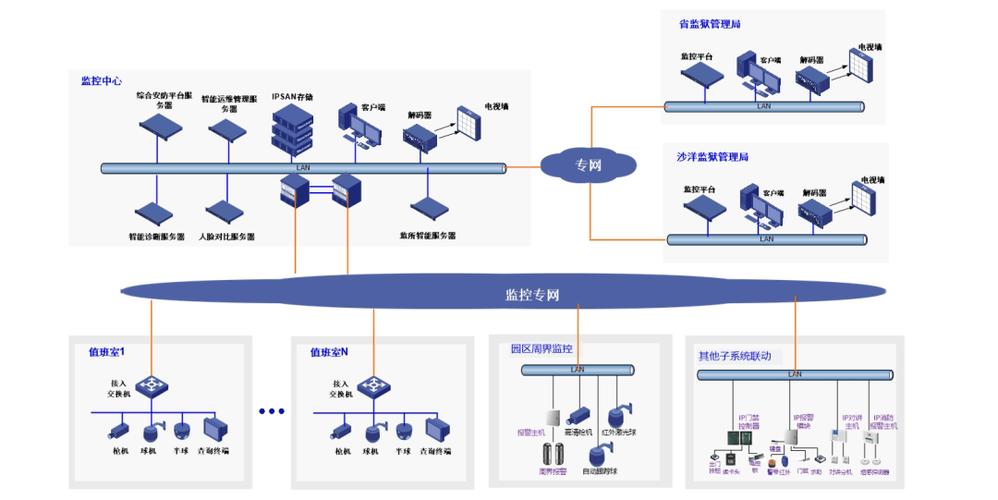

本系统采用业界领先的IP智能安防架构，自下而上分为四层：前端采集层、网络传输层、平台管理层、应用展示层。
1 前端采集层
负责视频信号的采集和初步处理,是整个系统的“眼睛”。
- 高清网络摄像机：
- 枪机： 适用于道路、园区、周界等需要远距离、大范围监控的场景。
- 半球机： 适用于室内、办公室、走廊等需要美观、隐蔽安装的场景。
- 球机： 具备PTZ（Pan-Tilt-Zoom，云台旋转、俯仰、变焦）功能，适用于需要大范围巡检、追踪细节的场景（如广场、广场、仓库）。
- 特殊摄像机： 如热成像摄像机（用于夜间防火、周界入侵）、星光级超低照度摄像机（在微光环境下也能获得清晰彩色图像）、全景摄像机（360度无死角监控）等。
- 核心参数：
- 分辨率： 1080P (1920x1080), 4K (3840x2160) 或更高。
- 编码标准： H.265/H.265+（主流，高效节能），H.264（兼容性好）。
- 帧率： 25fps/30fps，保证画面流畅。
- 智能功能： 内置人形检测、车辆检测、越界报警、区域入侵等智能算法。
2 网络传输层
负责将前端设备采集的视频数据、控制信令等安全、可靠地传输到后端平台。
（图片来源网络，侵删）

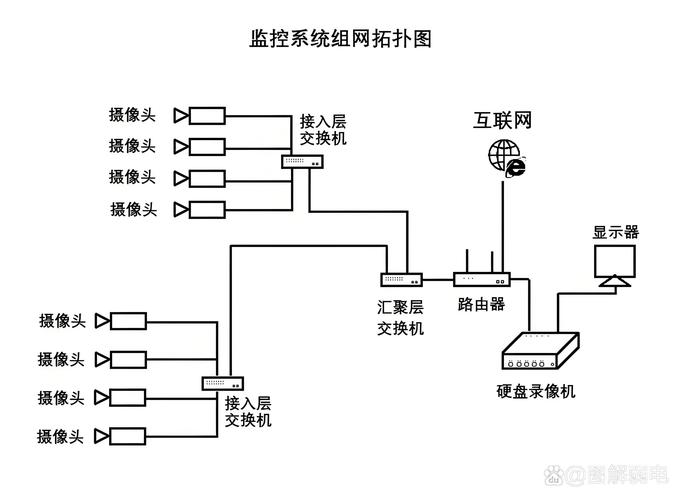

- 接入交换机： 部署在监控点附近，负责连接前端摄像机，根据端口数量和带宽需求选择（如PoE交换机，可直接为摄像机供电和数据传输）。
- 汇聚交换机： 部署在楼层或区域中心，负责汇聚多个接入交换机的数据，并进行流量汇聚和转发。
- 核心交换机： 位于网络中心，是整个监控系统的核心枢纽，负责所有数据的交换和路由，要求高背板带宽、高转发性能。
- 网络设备选型原则：
- 带宽计算：
单路视频带宽 ≈ 分辨率 × 帧率 × 码率，10台1080P@25fps、4Mbps码率的摄像机，接入层至少需要10 * 4Mbps = 40Mbps的带宽，汇聚层和核心层需预留冗余。 - VLAN划分： 为监控网络划分独立的VLAN，确保数据安全和网络隔离。
- 网管功能： 支持VLAN、QoS（服务质量，优先保障视频流）、RSTP（快速生成树协议）等。
- 带宽计算：
3 平台管理层
是整个系统的“大脑”，负责对所有设备、用户、数据和存储进行统一管理。
- 视频管理服务器： 负责设备注册、管理、控制、信令转发。
- 流媒体服务器： 负责视频流的转发、分发，减轻前端和存储的压力，支持多用户同时预览。
- 存储管理服务器： 负责管理磁盘阵列的录像计划、存储空间、数据备份等。
- 报警管理服务器： 接收和处理来自前端或平台的报警事件，并联动执行相应操作（如弹出视频、发送邮件、联动声光报警器）。
- 智能分析服务器： 运行复杂的视频智能分析算法，如人脸识别、车牌识别、行为分析等。
4 应用展示层
是用户与系统交互的界面,提供各种应用功能。
- 客户端软件： 安装在PC上的客户端程序，提供预览、回放、控制、管理等所有功能。
- Web端： 通过浏览器访问，实现远程管理和查看。
- 移动端APP： 支持手机和平板，方便随时随地查看实时画面和录像。
- 解码上墙服务器： 将网络视频流解码成HDMI/DVI信号，输出到电视墙、拼接屏等大屏上进行显示。
- 电视墙： 由多个显示器组成，用于集中展示关键视频画面。
核心设备选型建议
1 前端摄像机选型
| 应用场景 | 推荐类型 | 关键技术指标 |
|---|---|---|
| 室内开阔区域 | 200/400万像素半球/枪机 | 星光级/超低照度，宽动态 |
| 道路/出入口 | 400万像素星光级枪机/球机 | 高动态范围，强光抑制，智能交通功能 |
| 周界/围墙 | 400万像素星光级枪机，或热成像摄像机 | 防水防尘IP67，智能入侵检测 |
| 仓库/车间 | 200/400万像素半球/枪机 | 防尘防水，PoE供电 |
| 需要细节追踪 | 高清PTZ球机 | 高倍数光学变焦，高精度云台 |
2 存储方案选型
存储方案根据录像时长和可靠性要求,主要分为三类：
- 前端存储： SD卡存储或内置硬盘存储，适用于小型、分散、无中心存储需求的场景，成本低，但管理分散，可靠性相对较低。
- 后端集中存储（推荐）：
- NVR（网络录像机）： 用于小型系统，直接连接几路到几十路摄像机，管理相对简单。
- 磁盘阵列： 用于中大型系统，提供大容量、高可靠性的集中存储，采用RAID技术（如RAID 5/6/10）保障数据安全。
- 存储容量计算公式：
总容量 (GB) = 摄像机数量 × 单路录像码率 (Mbps) × 24小时 × 录像天数 × 3600 / 8 / 1024示例：100台摄像机，每路4Mbps码率，录像保存30天。总容量 = 100 × 4 × 24 × 30 × 3600 / 8 / 1024 ≈ 1265.6 GB ≈ 1.24 TB实际选型时需考虑RAID损耗和冗余，通常建议总容量按计算结果的1.5-2倍选择。
3 平台软件选型
选择成熟、稳定、功能完善的平台软件至关重要，可考虑：
（图片来源网络，侵删）
- 大型商业平台： 如海康威视、大华股份等厂商的旗舰级VMS（视频管理系统），功能全面，生态完善，稳定可靠。
- 开源平台： 如ZoneMinder, Shinobi等，适合有一定技术能力、追求成本效益和定制化的用户。
- 云平台： 如阿里云、腾讯云的视频监控服务，免去了硬件和本地部署的麻烦，按需付费，扩展灵活。
系统部署与实施
1 部署流程
- 现场勘查： 了解监控环境、确定摄像机点位、测量距离、评估网络条件。
- 方案设计： 根据勘查结果，绘制点位图、网络拓扑图、设备清单。
- 设备采购与安装： 采购设备，进行摄像机、交换机、服务器等的安装和布线。
- 网络配置： 配置IP地址、VLAN、QoS等网络参数。
- 平台部署： 安装和配置视频管理服务器、存储设备、客户端等。
- 联调测试： 将所有设备接入平台，测试视频预览、录像、回放、报警、联动等功能是否正常。
- 培训与交付： 对用户进行操作培训，整理文档并正式交付。
2 注意事项
- 供电： 确保摄像机供电稳定，优先采用PoE交换机供电，简化布线，对于远距离摄像机，需考虑独立供电或光纤传输。
- 布线： 视频线和网线应穿管保护，远离强电线路，防止干扰。
- 防雷接地： 室外设备必须做好防雷接地措施，确保设备和人身安全。
- 网络安全： 修改默认密码，启用防火墙，定期更新系统固件，防止未授权访问和网络攻击。
系统优势与特色
- 高清画质，细节尽在掌握： 全高清/4K分辨率，提供丰富的图像细节，为事件追溯提供清晰证据。
- 智能分析，提升管理效率： 从“被动看”到“主动防”，通过AI技术自动识别异常事件，减少人工监控压力。
- 平台化管理，操作便捷高效： 统一的平台界面，集中管理所有设备，支持多客户端、多终端访问。
- 灵活扩展，保护投资： 采用IP架构，新增摄像机只需接入网络即可，无需大规模改造，保护用户前期投资。
- 稳定可靠，保障7x24小时运行： 采用工业级设备和成熟的技术方案，确保系统长期稳定运行。
本高清视频监控技术方案,基于先进的IP智能安防架构，通过精心设计的前端、传输、平台和应用层，旨在为用户提供一套高清、智能、可靠、易用的视频监控解决方案，该方案不仅能满足当前的安全防范需求，更能适应未来技术发展的趋势，为智慧化管理奠定坚实的基础。
