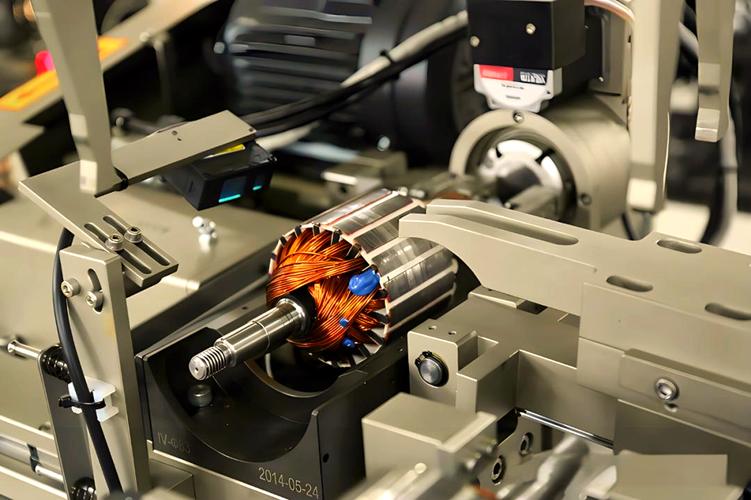

什么是电枢？

在电机中，电枢是绕有线圈的部件，是产生电磁转矩的核心部分，当电流通过线圈时，它在磁场中受力,从而驱动电机旋转。

（图片来源网络，侵删）

传统电枢：通常由硅钢片叠压而成，有齿槽，线圈嵌入槽中，这种结构在微型电机中不常用，因为惯量大、效率低。
微型电枢：为了实现高转速、高响应和低惯性，微型电机普遍采用 无铁芯 或 空心杯 结构，这种电枢就像一个“杯子”，线圈直接绕制成一个轻薄的筒状或杯状,没有铁芯。

对于任何高速旋转的部件，平衡都是一个基本要求，对于微型电枢,其重要性被放大了。

不平衡的危害：
1. 振动：质量中心与旋转中心不重合，在旋转时会产生一个周期性变化的离心力,这个力是振动的根源。
2. 噪音：振动会传递到电机外壳和周围结构,产生恼人的噪音。
3. 轴承磨损：持续的振动会加速电机轴承的磨损,缩短电机寿命。
4. 精度下降：在精密应用中,振动会直接影响定位精度和运动平滑度。
5. 能量损失：一部分能量被消耗在克服振动上,导致电机效率降低。
6. 极限转速限制：严重的不平衡会在高速下引发剧烈振动，甚至导致电枢解体,限制了电机能达到的最高转速。

对于追求高性能的微型电机，平衡是决定其性能上限和可靠性的关键因素。

“高级平衡”并不仅仅是“让电枢转起来不晃”，它是一个系统性的、高精度的工程过程，其核心目标是将电枢的 剩余不平衡量 控制在极低的水平。

衡量标准：剩余不平衡量 国际标准通常用 G等级 来表示旋转部件的平衡精度，等级数字越小,平衡精度越高。

（图片来源网络，侵删）

“高级平衡”通常指将微型电枢的平衡精度提升到 G1.0 甚至 G0.4 级别。 这意味着在最高工作转速下,由剩余不平衡量引起的振动被严格限制在极小的范围内。

实现高级平衡是一个复杂的过程，涉及设计、制造和检测等多个环节。

对称性设计：
电枢的结构（绕组分布、端部形状）必须尽可能对称，确保质量分布均匀,任何不对称都是不平衡的潜在来源。
轻量化与高刚性：
- 在保证结构强度的前提下，尽可能减轻电枢的重量，重量越轻，同样大小的剩余不平衡量产生的离心力越小,影响也越小。
- 结构需要具备足够的刚性，以避免在高速旋转时因离心力而发生形变,导致新的不平衡。

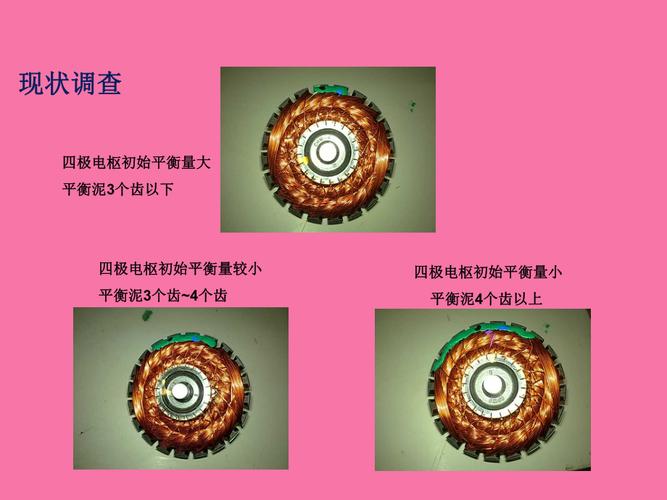

高精度绕线：
绕线机的精度至关重要，每一匝线圈的张力、位置都必须高度一致，确保绕组层与层、匝与匝之间的质量分布均匀，张力不均会导致线圈松紧不一,形成质量偏心。
（图片来源网络，侵删）
精密成型与固化：
绕好的线圈需要用环氧树脂等材料进行浸渍和固化，以形成一个坚固的整体，这个过程必须在恒温、恒湿的洁净环境中进行，确保树脂流动均匀、无气泡、无收缩变形,否则会严重影响质量分布。
高精度加工：
如果电枢需要与其他部件（如转轴）连接,其连接孔或轴的加工必须达到极高的同轴度公差。
材料一致性：
用于制造电枢骨架（如塑料、复合材料）和导线的材料，其密度和性能必须高度一致,避免因材料批次差异导致的质量不均。

这是实现“高级平衡”最核心的步骤，通常需要 动平衡机 来完成。

精确检测：
- 将电枢安装在动平衡机的支承上,驱动其旋转至工作转速。
- 机器上的传感器（通常是速度传感器或压电传感器）会检测由不平衡引起的振动信号。
- 内置的解算系统会分析信号，精确计算出在 两个（或多个）校正平面 上的 不平衡量的大小和相位（位置）。
- 检测精度可以达到微克级别（µg·mm 或 g·mm²）。
精确修正：
- 根据检测报告，需要对不平衡的位置进行“去重”或“增重”。
- 去重：最常用的方法，使用高精度的激光微加工、精密铣削或电化学腐蚀，在不平衡点精确去除一小部分材料（例如几十到几百微克）。
- 增重：在某些情况下，也可以在不平衡点的对称位置添加一小点配重（如微小的焊点、专用胶水）,但这种方法稳定性不如去重。
- 这个过程可能需要 “平衡-测量-再平衡” 的循环迭代,直到剩余不平衡量达到预设的G等级标准。

高级平衡微型电枢技术是高端微型电机性能的基石,直接决定了其在尖端领域的可用性。

应用领域	对平衡的要求	价值体现
无人机与航模	极高 (G1.0 - G0.4)	振动小、噪音低：提升飞行稳定性、拍摄画质（无果冻效应）、延长电池续航。高转速：实现更强的动力和敏捷性。
医疗设备	极高 (G0.4 - G1.0)	低振动、低噪音：用于牙科手机、手术动力工具，减少患者不适和医生疲劳。高精度：用于微型泵、内窥镜驱动，确保流体输送或器械运动的精确无误。
工业自动化	高 (G2.5 - G1.0)	高精度、高响应：用于机器人关节、半导体晶圆搬运、精密检测设备，实现快速、平稳、重复定位精度高的运动。长寿命：减少轴承磨损，提高设备可靠性。
航空航天与国防	极高 (G0.4及以上)	超高可靠性：用于惯性导航系统（陀螺仪）、导弹舵机、卫星机构等，任何微小的振动都会导致导航失准或控制失效，是决定任务成败的关键。
高端消费电子	较高 (G2.5)	静音、平顺：用于手机线性马达，提供清晰、干脆的触感反馈；用于AR/VR设备的追踪模组，减少图像抖动，提升沉浸感。

高级平衡微型电枢技术，远不止是简单的“配重”，它是一个贯穿电机 设计、制造、检测 全过程的系统工程，其核心在于通过极致的工艺控制，将电枢的剩余不平衡量降低到微克级别,从而实现：

这项技术是区分普通微型电机和高端精密电机的“分水岭”，是推动无人机、医疗机器人、半导体设备等尖端产业不断发展的核心驱动力之一，掌握这项技术的厂商,意味着其在微型电机领域拥有了强大的技术壁垒和核心竞争力。
