这不仅仅是一个单一的技术，而是一个集成了多种先进技术的综合性解决方案，其核心目标是实现超高效率、高功率密度和高可靠性的电源转换。
核心概念：什么是同步整流？
要理解“同步整流综合电源”，首先必须明白什么是“同步整流”。
传统整流的瓶颈
在传统的开关电源中，输出整流环节通常使用快恢复二极管或肖特基二极管，当电流流过这些二极管时，会产生一个固定的正向压降（Vf），通常在 0.3V 到 1.2V 之间。
- 功率损耗：这个压降会持续消耗能量，在输出电压较低（5V, 12V）的电源中，这部分损耗尤为严重。
- 举例：假设一个电源输出 12V / 10A，如果使用 Vf = 0.5V 的二极管，那么整流管的损耗就是
P_loss = Vf * I_out = 0.5V * 10A = 5W，这部分能量全部以热量的形式散发掉，降低了电源的整体效率,并增加了散热负担。
- 举例：假设一个电源输出 12V / 10A，如果使用 Vf = 0.5V 的二极管，那么整流管的损耗就是

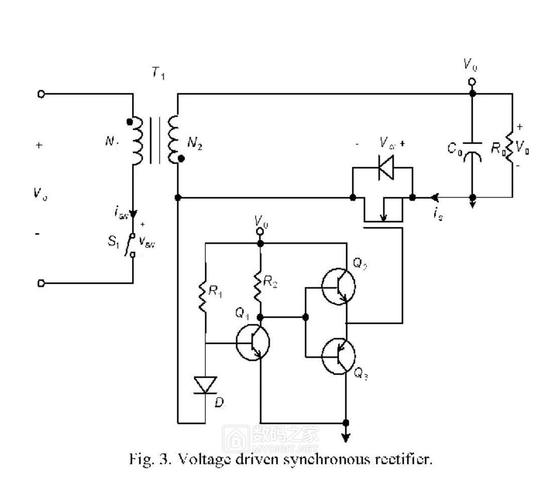

同步整流的原理
同步整流用MOSFET（金属-氧化物-半导体场效应晶体管）替代了传统的二极管，MOSFET 在导通时，其导通电阻（Rds(on)）非常低，通常在毫欧级别（mΩ）。
- 极低的导通损耗：MOSFET 的导通损耗为
P_loss = I_rms² * Rds(on)。- 举例：使用一个 Rds(on) = 10mΩ 的 MOSFET，在 10A 电流下，损耗为
P_loss = (10A)² * 0.01Ω = 1W。 - 对比：1W vs 5W，损耗降低了80%！这是同步整流带来的最核心的优势。
- 举例：使用一个 Rds(on) = 10mΩ 的 MOSFET，在 10A 电流下，损耗为
为什么叫“同步”？
MOSFET 是一个双向可控的开关，而二极管是单向导通的，为了让 MOSFET 模拟二极管的功能,我们需要精确地控制它的开关时机。
- 同步：MOSFET 的开关信号必须与主开关管的开关信号同步，并且要满足：
- 正向导通：当需要电流从源极流向漏极时，MOSFET 必须导通。
- 反向截止：当主开关管关断，电感/变压器电流试图反向时，MOSFET 必须迅速关断,以防止反向电流。
这个精确的时序控制通常需要一个专门的驱动控制器和门极驱动电路来实现，确保 MOSFET 在正确的时刻开启和关闭，避免“直通”（Shoot-through，即上下管同时导通导致短路）。
“综合”技术：同步整流与哪些技术结合？
“同步整流综合电源技术”中的“综合”二字，意味着它不是孤立存在的，而是与多种先进技术深度融合,形成一个系统性的解决方案。
与先进的拓扑结构结合
同步整流的应用离不开合适的电路拓扑,不同的拓扑对同步整流驱动方式的要求也不同。
-
LLC (谐振) 半桥/全桥：
（图片来源网络，侵删）- 应用：这是目前服务器电源、适配器、通信电源等领域的主流方案，LLC 拓扑利用谐振原理，实现了开关管的零电压开关,大大降低了开关损耗。
- 结合：在 LLC 的次级，同步整管（通常是全桥或中心抽头结构）的驱动信号可以从 LLC 控制器上获取，或者通过辅助绕组检测谐振电流来生成，实现精确的同步控制，这使得 LLC+SR 的组合效率可以轻松超过 98%。
-
移相全桥：
- 应用：常见于大功率输出（几千瓦甚至更高）的场合，如工业电源、充电桩。
- 结合：通过调节两个桥臂之间的相位差来控制输出功率，次级的同步整流驱动同样需要与初级开关的相位严格同步,实现高效的功率传输。
-
有源钳位正激：
- 应用：一种高效率、低成本的单端拓扑,适用于中低功率场合。
- 结合：其同步整流驱动通常利用变压器的辅助绕组来生成，结构相对简单,成本效益高。
与智能控制技术结合
现代电源不仅仅是硬件的组合,更是软件和算法的体现。
-
自适应驱动延迟：
- 问题：MOSFET 的开关不是瞬时的，如果驱动信号时序不当，会导致体二极管导通时间过长，或者产生反向电流,增加损耗。
- 解决方案：控制器通过实时检测电流和电压，动态调整 MOSFET 的开启和关闭延迟时间，确保在任何负载点（轻载、重载）下都能实现最优的同步效果。
-
轻载/空载管理：
- 问题：在极轻载或空载时，同步整流的驱动电路和 MOSFET 的门极电容充放电损耗可能超过其本身节省的损耗,导致效率下降。
- 解决方案：控制器在轻载时自动关闭同步整流功能，退回到二极管模式（让MOSFET的体二极管工作），或者进入间歇工作模式，维持待机效率满足法规要求（如ErP, DoE）。
-
数字控制：
- 优势：使用数字信号处理器或微控制器来实现控制算法。
- 结合：数字控制提供了极高的灵活性，可以轻松实现复杂的自适应算法、精确的电压/电流调节、故障保护（过压、过流、过温、短路），并通过通信接口（如 I²C, PMBus）与系统主控进行信息交互,实现电源的智能化管理。
与封装和制造技术结合
-
集成化模块：
- 方案：将 LLC 控制器、PFC 控制器、同步整流驱动器、甚至 MOSFET 和电感等元件集成到一个或几个封装中，形成电源模块。
- 优势：如 Vicor 的 ChiP™, Infineon 的 OptiMOS™ Power Module 等，这极大地减小了电源的体积，提高了功率密度，并简化了系统设计,降低了寄生参数。
-
先进封装技术：
- 方案：使用低电感的封装技术，如嵌入式功率技术,将芯片直接嵌入到基板中。
- 优势：最大限度地降低开关回路中的寄生电感，从而降低开关损耗和电磁干扰,进一步提升效率和可靠性。
综合优势与应用场景
- 超高效率：综合效率可达 95% ~ 98% 以上，甚至更高，这意味着更少的能源浪费,更低的运行成本。
- 高功率密度：高效率意味着发热量小，散热器可以更小；集成化技术使得元件更紧凑，最终结果是电源在相同体积下能输出更大功率，或在相同功率下体积更小、更轻。
- 优异的电气性能：快速的响应速度、更低的输出电压纹波、更高的稳压精度。
- 智能化与可管理性：通过数字控制和通信接口，电源可以被实时监控、远程配置和故障诊断。
主要应用场景：
- 数据中心与服务器电源：这是同步整流综合技术应用最广泛、最深入的领域，成千上万的服务器24/7不间断运行，哪怕效率提升1%,节省的电费和减少的碳排放都是巨大的。
- 通信基础设施：5G基站、路由器、交换机等设备对电源的效率和可靠性要求极高，通常采用-48V直流供电,同步整流技术是标配。
- 电动汽车与充电桩：车载充电机、DC-DC转换器、快充桩等，都需要高效率、高功率密度的电源来提升续航里程和缩短充电时间。
- 高端消费电子：笔记本电脑、游戏机、高端电视的适配器和内置电源,越来越追求小型化和高效率。
- 工业自动化与新能源：工业机器人、光伏逆变器、储能系统等,都需要高效可靠的电源来保障系统的稳定运行。
面临的挑战
尽管优势巨大,但同步整流综合电源技术的设计和实现也面临挑战：
- 设计复杂性：相比传统电源，其控制环路设计、驱动时序优化、EMI/EMC 问题处理都更加复杂,对工程师的要求更高。
- 成本增加：MOSFET、专用控制器、更复杂的PCB布局都会增加硬件成本。
- 驱动电路设计：如何为 MOSFET 提供足够的驱动电压和电流，尤其是在次级侧，需要隔离的驱动电源,增加了设计的难度。
- 潜在风险：如果驱动时序出错，可能导致 MOSFET 直通短路，瞬间烧毁器件,对可靠性构成威胁。
未来发展趋势
- GaN/SiC 的融合：氮化镓和碳化硅等宽禁带半导体具有更低的开关损耗和导通电阻，将 GaN/SiC 用作主开关管，与同步整流技术结合，有望将效率推向 99% 的新高度，并实现更高的开关频率,进一步减小体积。
- AI 驱动的电源：利用人工智能算法，根据负载变化、环境温度等因素，实时优化电源的工作点,实现自适应的能效最大化。
- 更高集成度的“电源即芯片”：将整个电源系统（PFC+LLC+SR）集成到单个芯片中,实现极致的功率密度和易用性。
- 更智能的电源管理：通过更精细的 PMBus 或自定义协议,实现电源集群的协同管理和能效优化。
同步整流综合电源技术是现代电力电子技术发展的集大成者，它以同步整流为核心，通过与先进拓扑、智能控制、集成化制造等技术的深度融合，成功解决了传统电源效率低、体积大、发热严重等痛点，成为了满足现代社会对高效、节能、智能电源需求的关键技术，随着新材料和新技术的不断涌现,它将继续引领电源技术的发展方向。
