PT2272 是与 PT2262 配对使用的遥控编码解码集成电路，它们是许多廉价遥控器、无线门铃、安防报警系统等设备的核心，理解 PT2272 的工作原理，对于维修、克隆或设计这类设备至关重要。
（图片来源网络，侵删）
PT2272 简介
PT2272 是一款 CMOS 工艺制造的并行地址/数据解码器，它接收来自 PT2262（或其他兼容编码器）发出的串行编码信号，并进行解码，如果解码成功，并且地址码完全匹配，PT2272 就会从其相应的数据引脚输出高电平信号，从而驱动后续的电路（如继电器、指示灯等）。
核心功能：
- 地址匹配： 只有当接收到的地址码与芯片自身设定的地址码完全一致时，才会进行数据解码。
- 数据解码： 在地址匹配成功后，将串行数据信号解码并并行输出。
- 锁存功能： PT2272 有两种工作模式：锁存型和非锁存型（瞬态型）。
关键特性与技术参数
- 工作电压: 通常为 6V ~ 15V，兼容 TTL 和 CMOS 电平。
- 低功耗: CMOS 工艺，静态电流极小。
- 宽范围振荡电阻: 外接振荡电阻
Rosc的取值范围较宽，方便电路设计。 - 三态地址引脚: 地址引脚可以是高电平、低电平或悬空（通常由内部上拉电阻拉高），大大增加了地址编码的组合数量。
- 两种数据输出模式:
- 锁存型: 数据输出状态会一直保持，直到接收到新的有效信号。
- 非锁存型: 数据输出只在接收到有效信号的瞬间变为高电平，然后立即恢复为低电平（瞬态）。
引脚图与功能说明
PT2272 通常为 18 脚 DIP 或 SOP 封装，下面是标准的 18 脚引脚图和功能表。
引脚图 (顶视图)
+------------------+
OSC1 |1 18| VCC
OSC2 |2 17| Din (数据输入)
A0-A7 |3-10 16| D0-D7 (数据输出)
A8-A11|11-14 15| VT (解码有效指示)
+------------------+引脚功能详解
| 引脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | OSC1 | 振荡器输入端，外接一个电阻到 VCC，与 OSC2 共同决定芯片的时钟频率。 |
| 2 | OSC2 | 振荡器输出端，外接一个电阻到 OSC1。 |
| 3-10 | A0 - A7 | 地址输入端，用于接收和解码地址信号，每个引脚可以接高电平、低电平或悬空（悬空时内部上拉，默认为高），地址码必须与发射端 PT2262 的地址码完全匹配。 |
| 11-14 | A8 - A11 | 地址输入端，同上，用于扩展地址位数，早期的 PT2272 可能没有 A8-A11 引脚，只有 12 脚或 14 脚版本。 |
| 15 | VT | 解码有效输出端，这是一个集电极开路输出，当芯片成功接收到并解码了与自身地址完全匹配的信号时，VT 引脚会输出一个高电平（需要外接上拉电阻），通常用于指示接收成功或作为后续电路的使能信号。 |
| 16 | D0 - D7 | 数据输出端，共有 8 个引脚，当地址匹配成功后，这些引脚的状态会与发射端 PT2262 的 D0-D7 引脚状态一致，其输出模式取决于芯片型号（锁存型或非锁存型）。 |
| 17 | Din | 数据输入端，接收来自接收模块（如超再生接收头）解调后的串行数据信号。 |
| 18 | VCC | 电源正极，工作电压范围 2.6V ~ 15V。 |
| 其他 | GND | 电源地，虽然没有在标准引脚图中标出，但芯片一定有接地引脚（通常是 9 脚）。 |
工作原理
地址编码与匹配
- 地址设定： PT2272 的地址是通过连接其 A0-A11 引脚到 VCC（高电平）、GND（低电平）或悬空来设定的。悬空是一个非常重要的状态，它等于一个第三种编码状态。
- 匹配过程： 当 PT2272 接收到数据后，会首先将接收到的地址码与自身设定的地址码进行逐位比较，只有完全一致，才会进入下一步的数据解码阶段，如果地址不匹配，所有数据输出引脚保持不变，VT 引脚也不会输出高电平。
数据解码与输出
-
非锁存型 (PT2272-M4/M6/M8):
（图片来源网络，侵删）- 这种型号的
D0-D7是瞬态输出。 - 当地址匹配成功时,
D0-D7的输出状态会立即变成与发射端一致的状态。 - 这个高电平状态只持续一个数据周期（约 24ms 或更长，取决于振荡电阻），然后自动恢复为低电平。
- 这种模式适用于只需要一个“触发”信号的场合，如门铃、闪光灯等。
- 这种型号的
-
锁存型 (PT2272-L4/L6/L8):
- 这种型号的
D0-D7具有锁存功能。 - 当地址匹配成功时,
D0-D7的输出状态会变成与发射端一致的状态，并且会一直保持这个状态，直到下一次接收到新的有效信号。 - 如果按下遥控器上的“开”键，D0 输出高电平并保持，直到按下“关”键（如果关键对应 D0 为低电平）或地址码改变。
- 这种模式适用于需要控制设备“开/关”状态的场合，如继电器、电灯开关等。
- 这种型号的
VT 引脚的作用
- 状态指示： VT 引脚是解码成功的“标志位”，只要地址匹配，VT 就会变为高电平，直到数据接收完毕（约 24ms 后）才恢复低电平。
- 抗干扰： 由于地址码的存在，可以有效防止误触发，只有地址完全匹配的信号才能使 VT 输出高电平。
- 驱动能力： VT 是 OC 门输出，驱动能力较弱，通常需要外接一个 1kΩ ~ 10kΩ 的上拉电阻到 VCC 才能正常工作。

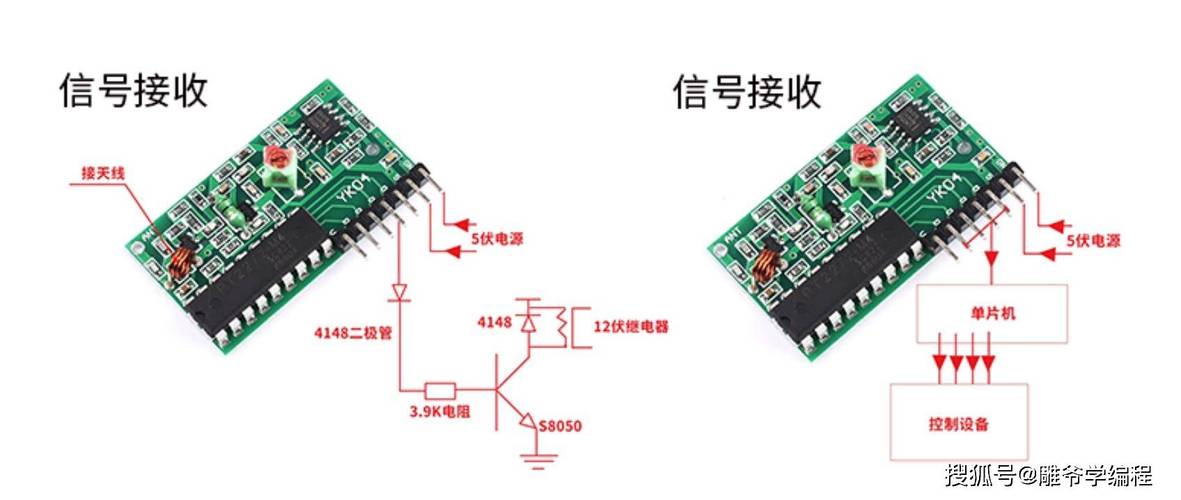

典型应用电路
非锁存型应用（如无线门铃）

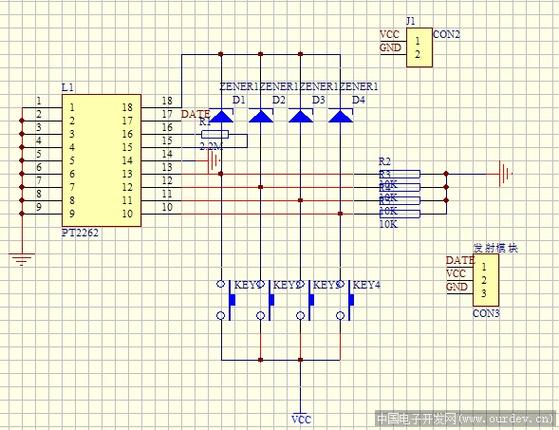

- 发射端 (PT2262): 地址码设定为
A0=悬空, A1=高, A2=低...，数据引脚 D0 连接到按键，按下时 D0 为高。 - 接收端 (PT2272-M4): 地址码必须与发射端完全一致，数据输出 D0 连接到一个三极管的基极，三极管的集电极连接到一个蜂鸣器，当按下发射键时，PT2272 的 D0 瞬间输出高电平，三极管导通，蜂鸣器“滴”一声响。
锁存型应用（如遥控开关）
- 发射端 (PT2262): 地址码设定，使用两个按键，一个对应 D0=高（开），一个对应 D0=低（关）。
- 接收端 (PT2272-L4): 地址码匹配，数据输出 D0 连接到一个继电器驱动模块（如三极管+续流二极管+继电器）。
- 按下“开”键，D0 锁存为高电平，继电器吸合，灯亮。
- 按下“关”键，D0 锁存为低电平，继电器释放，灯灭。
重要注意事项
- 振荡电阻匹配： PT2262 和 PT2272 的振荡电阻必须配对，否则无法正常解码。
Rosc(2272) ≈ 2.2 ~ 2.5 * Rosc(2262)或Rosc(2272) ≈ 50kΩ，Rosc(2262) ≈ 22kΩ是一个常见的组合，具体请参考数据手册。 - 地址码必须完全一致： 这是解码成功的前提，悬空、高、低三种状态要一一对应。
- VT 引脚必须接上拉电阻： 否则 VT 无法输出高电平，无法判断解码是否成功。
- 数据输出驱动能力： PT2272 的 I/O 引脚驱动能力有限（通常在 5mA 左右），如果需要驱动大电流负载（如继电器），必须增加三极管、MOSFET 或专用驱动芯片。
- 版本区分： 购买时注意区分锁存型（L）和非锁存型（M），以及数据位数（M4/M6/M8 分别对应 4/6/ 位数据位），后缀数字表示数据线的数量。
如何获取官方技术手册？
您可以通过以下渠道搜索并下载 PT2272 的官方 PDF 数据手册：
- 制造商官网： 原始制造商是 Princeton Technology Corp. (PTC)，但其官网可能已不提供旧型号资料。
- 电子元器件数据网站： 这是最方便快捷的方式。
- Alldatasheet: 搜索 "PT2272" on Alldatasheet
- Datasheet Catalog: 搜索 "PT2272" on Datasheet Catalog
- IC On Line: 搜索 "PT2272" on IC On Line
在搜索框中输入 PT2272，即可找到并下载官方的技术文档，手册中包含最权威的电气特性参数、时序图和典型应用电路。
希望这份详细的解读能帮助您完全理解 PT2272 的工作原理！
