第一部分:核心思路与黄金法则
在动手之前,必须建立正确的维修思维,对于不开机问题,最核心的思路是:先供电,后信号;先静态,后动态;先简后繁,先外后内。

安全第一!
- 断电操作:在测量任何电路前,务必确保设备已完全断电,并拔掉电源线。
- 电容放电:对于大容量的滤波电容(尤其是电源部分),即使断电后也可能存有高压,必须用大功率电阻进行放电,否则会损坏万用表甚至电击自己。
- 隔离法:对于复杂的设备(如显示器、电源板),可以将其与负载(主板、背光板等)断开,单独进行测试。
维修黄金法则:先易后难
- 检查外部:电源线、插座、开关、保险丝是否完好。
- 检查可见损坏:观察电路板是否有明显的烧焦、发黑、元件炸裂、虚焊、电容鼓包等现象。
- 测量关键点电压:这是维修的核心。
第二部分:不开机故障排查流程(视频教程核心内容)
这个流程可以看作是您观看视频时需要重点关注和学习的步骤。
初步检查——“望闻问切”
- 看:目测检查电源板、主板上的保险丝是否熔断(通常会发黑或断裂)、大电容是否鼓包/漏液、是否有明显的烧毁痕迹。
- 闻:靠近电路板闻一闻,是否有焦糊味,这可以帮助你快速定位故障区域。
- 问:询问用户设备故障前的现象(是否有异响、异味、闪烁等),这能提供重要线索。
- 切:轻轻按压芯片、大功率元件,看是否有虚焊或松动。
关键电压测量——“心脏起搏器”测试法
不开机的本质是“心脏”(电源电路)没有跳动或跳动无力,我们需要测量几个关键供电点来判断问题出在哪里。
-
AC输入电压(交流):
- 测量点:电源板输入端的L(火线)和N(零线)。
- 正常值:220V左右(或设备标称值)。
- 意义:判断是否供电正常,如果此处无电压,问题在墙壁插座或电源线。
-
PFC输出电压(直流):

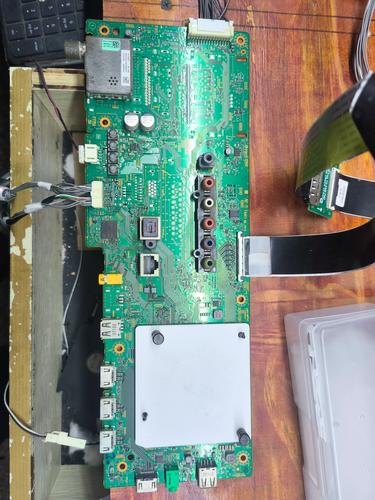

(图片来源网络,侵删)- 测量点:大功率PFC开关管之后,大容量滤波电容的正负极。
- 正常值:通常为输入电压的1.4倍左右,例如220V输入时约为 300V-400V,这是现代开关电源的标志电压。
- 意义:这是判断电源初级电路是否工作的第一个关键点。如果此处有300V电压,说明整流滤波和PFC电路基本正常。 如果没有,问题可能在:
- 保险丝熔断。
- 整流桥损坏。
- PFC控制芯片或外围电路故障。
-
副电源输出电压(+5VSB 或 +VCC):
- 测量点:一个小变压器(副电源变压器)的输出端,通常是给主控芯片(CPU)供电的+5VSB(Standby Power,待机电压)。
- 正常值:+5V 或 +3.3V / +5V VCC。
- 意义:这是判断电源能否“唤醒”的关键。5SB正常,说明电源的待机电路工作正常,可以为主板上的CPU提供启动电压。 如果没有,问题可能在副电源电路。
-
主电源输出电压(+12V, +5V, +3.3V等):
- 测量点:主电源变压器输出端,通常连接到主板的大接口上。
- 正常值:根据设备要求,如+12V、+5V、+3.3V等。
- 意义:这是判断电源满载启动是否成功的标志,当CPU收到开机信号后,会控制主电源工作,输出各组电压。
信号通路分析——“神经系统”检查
如果关键电压都正常,但设备依然不开机,那么问题可能出在信号通路上。
-
开机控制信号:

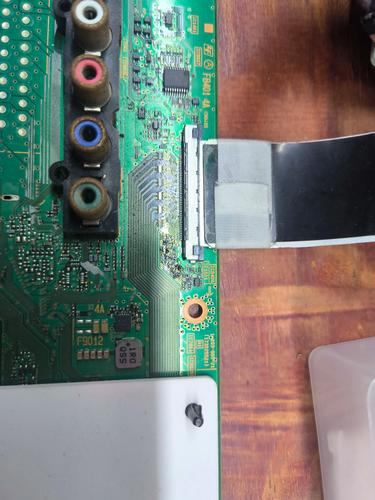

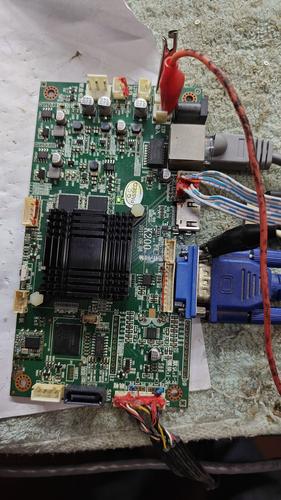

(图片来源网络,侵删)- 测量点:电源板上的“ON/OFF”或“PS-ON”引脚,通常是接到主板的一个排针上。
- 正常值:待机时为高电平(如+5V),按下开机键后变为低电平(0V)。
- 意义:这个信号是CPU发给电源的“开工令”,如果电源收不到这个低电平信号,主电源就不会启动,如果此信号正常但电源无输出,则是电源本身的问题。
-
时钟信号:
- 测量点:主板上CPU、南桥、北桥等芯片的晶振引脚。
- 正常值:用示波器应能看到漂亮的正弦波或方波,用万用表直流电压档测量,通常在1-1.6V之间(但不能以此为准)。
- 意义:没有时钟,CPU无法工作,设备自然不开机。
-
复位信号:
- 测量点:CPU、芯片组的复位引脚。
- 正常值:开机瞬间有一个低电平脉冲,然后恢复为高电平。
- 意义:复位信号是“清零”和“准备就绪”的信号,CPU需要它来启动。
-
PG(Power Good)信号:
- 测量点:电源输出给主板的PG信号。
- 正常值:电源输出稳定后,会延迟一段时间发出一个高电平信号。
- 意义:告诉CPU“我准备好了,你可以开始工作了”。
第三部分:推荐视频教程资源
以下是一些在B站等平台上非常优质的维修教程UP主,他们的视频内容系统、实用,非常适合初学者。
B站(哔哩哔哩) - 强烈推荐
B站是电子爱好者的天堂,有大量免费的维修教学视频。
-
UP主推荐:
- 【硬核维修】:这位UP主内容非常硬核,从基础原理到实战维修讲解得非常透彻,他的“电源维修”系列视频是必看经典。
- 【老电工维修】:风格朴实,讲解细致,很多都是从实际维修案例出发,接地气,容易理解。
- 【家电维修实战】:专注于家电维修,但其中关于电源、控制板的维修思路是相通的,有很多不开机案例的拆解分析。
- 【电子工程师维修】偏向专业和深入,适合有一定基础后想提升的爱好者。
-
搜索关键词:
不开机维修电源维修教程主板不开机示波器使用入门(学习使用示波器对看懂信号波形至关重要)万用表测量电压
YouTube (国际资源)
如果你能访问YouTube,这里也有顶级的维修频道。
- 频道推荐:
- JG Auto:非常著名的汽车电子维修频道,但他的电路分析能力极强,很多维修思路可以借鉴。
- Louis Rossmann:以维修苹果设备闻名,他的视频充满了对“维修权”的倡导,同时展示了非常专业的逻辑板(电源板)维修技巧。
- EEVblog:澳洲的电子工程大牛,从基础理论到高端仪器无所不谈,能帮你建立扎实的理论基础。
第四部分:必备工具
- 基础工具:
- 数字万用表:必备!用于测量电压、电阻、通断。
- 电烙铁和焊台:用于拆卸和焊接元件。
- 吸锡器/吸锡线:用于拆焊元件。
- 螺丝刀套装:各种规格的螺丝刀。
- 进阶工具(强烈推荐):
- 可调直流稳压电源:维修电源板的神器,可以模拟市电输入,安全可控,还能进行带载测试。
- 示波器:观察信号波形的“眼睛”,对于分析时钟、复位等信号至关重要,入门级的数字示波器即可。
总结与建议
- 理论结合实践:光看视频是不够的,一定要动手,可以从废旧的主板、电源开始练习,不怕弄坏。
- 建立故障树:按照“先供电、后信号”的流程,一步步排除,像医生看病一样,建立自己的诊断逻辑。
- 记录与总结:每次维修成功或失败后,记录下过程和心得,这会让你进步神速。
- 注意安全:再次强调,高压部分非常危险,务必在断电和确保安全的前提下操作。
希望这份详细的指南能帮助你系统地学习不开机电路维修,祝你学习顺利,早日成为维修高手!
