S7-400 PLC的维修是一个系统性工程，需要遵循严格的安全规程和科学的诊断流程，下面我将为您提供一个详尽的S7-400 PLC维修指南,涵盖从故障判断到具体维修步骤的各个方面。
（图片来源网络，侵删）
第一部分：维修前准备与安全须知
在开始任何维修操作之前，安全永远是第一位的。
-
断电与放电：
- 完全切断电源：确保为PLC及其所有I/O模块、传感器、执行器等设备供电的断路器已完全断开。
- 等待放电：断电后，请等待至少5-10分钟，让内部大容量电容充分放电,防止电击损坏。
- 验电：使用万用表在关键电源点（如电源模块的输入端）再次测量,确认电压为零。
-
个人防护装备：
- 佩戴防静电手环,防止静电损坏敏感的电子元件。
- 穿戴绝缘手套和鞋。
-
工具准备：
（图片来源网络，侵删）- 基本工具：螺丝刀、万用表（带电容和二极管测试功能）、剥线钳、压线钳。
- 专业工具：万用表（带电流功能）、示波器（用于信号分析）、编程器/PG（用于程序监控和诊断）、笔记本电脑（装有STEP 7软件）。
- 备件：准备好可能需要更换的备件，如电源模块、CPU、后备电池、通信模块等。
-
文档与信息收集：
- PLC型号：准确记录CPU型号（如414-2DP, 417-4H）、电源型号、各模块型号和订货号。
- 图纸资料：准备好电气原理图、I/O分配表、网络拓扑图。
- 故障现象：详细记录故障发生时的情况（如报警代码、指示灯状态、设备动作异常等）。
第二部分：S7-400 PLC维修流程
维修过程通常遵循“由外到内、由简到繁、先电源后系统”的原则。
初步检查与故障现象分析
这是最关键的一步,目的是快速定位问题的大致范围。
-
观察指示灯：

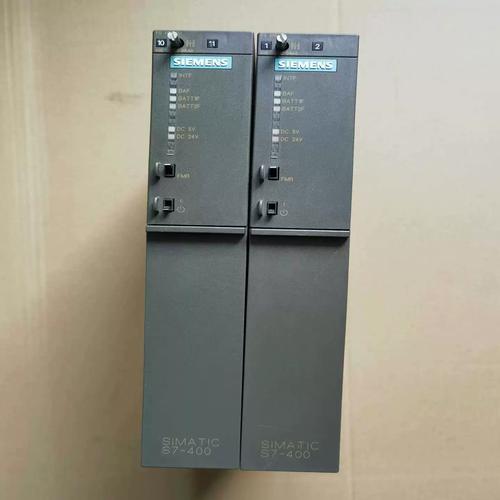

（图片来源网络，侵删）- 电源模块：检查
INT（内部电压正常）、24V DC（输出电压正常）、BAF（后备电池故障）、F（故障）等指示灯的状态,这是判断电源是否正常工作的首要依据。 - CPU模块：检查
RUN（运行）、STOP（停止）、SF（系统故障）、BUSF（总线故障）等指示灯。RUN和STOP灯交替闪烁表示CPU正在启动；SF灯亮表示存在硬件或软件错误。 - I/O模块：检查模块上的
INT（内部）、EXT（外部）、IF（输入故障）、OF（输出故障）等指示灯。 - 通信模块：检查
TX（发送）、RX（接收）、F（故障）等指示灯。
- 电源模块：检查
-
询问操作人员：
- 故障发生前设备在做什么？
- 有没有闻到焦糊味或看到火花？
- 最近是否有人动过线路或程序？
电源系统检查
电源是PLC的“心脏”,电源故障占所有硬件故障的很大比例。
-
输入电源检查：
- 使用万用表测量电源模块的输入端（L1, N, PE）电压，是否在标称范围内（如AC 120/230V）。
- 检查输入回路的断路器、熔断器是否完好。
-
输出电源检查：
- 测量电源模块的
24V DC输出端子和M端子之间的电压，正常应在24V DC左右,且稳定。 - 特别注意：如果24V输出电压异常（如过低、无输出、波动大），通常是电源模块本身故障,应首先考虑更换电源模块。
- 测量电源模块的
CPU模块检查
如果电源正常，但CPU无法启动或频繁进入STOP模式，问题可能在CPU或其程序/配置。
-
CPU启动故障诊断：
- 硬件检查：检查CPU模块是否完全插入基板，接触是否良好，检查后备电池是否安装到位且电量充足（部分旧型号需要定期更换电池）。
- 启动模式检查：
- STOP -> RUN 模式切换失败：通常是程序错误（如循环调用、非法指令）、硬件组态与实际不符、或模块故障。
- CPU无法启动（所有指示灯不按预期闪烁）：可能是固件损坏、硬件严重故障。
- 使用STEP 7软件诊断：
- 将PG/PC连接到CPU的MPI/DP口。
- 在STEP 7中，通过“可访问的节点”功能查看CPU是否能被识别。
- 如果能连接，读取CPU的诊断缓冲区，诊断缓冲区会记录详细的错误信息，是判断软件错误（如OB块丢失）和硬件故障（如模块故障）的最重要依据。
-

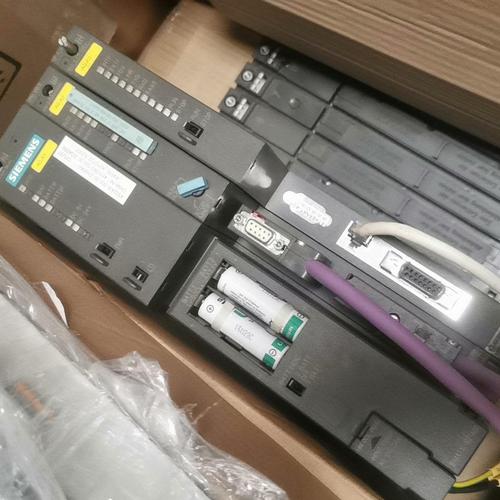

后备电池更换：
- 对于需要电池的CPU，当
BAF灯亮时，表示电池电量不足或失效。必须在通电状态下更换电池，否则会丢失程序和配置，更换步骤：- 打开CPU盖板。
- 找到电池,按下卡扣拔出旧电池。
- 立即插入新电池（注意正负极）。
- 盖上盖板，
BAF灯会熄灭。
- 对于需要电池的CPU，当
I/O模块检查
这是最常见的故障点之一,通常表现为信号丢失或控制失效。
-
指示灯判断：
- 输入模块：
INT灯不亮，检查内部24V是否正常；EXT灯不亮，检查外部传感器是否供电、信号线是否通、传感器是否损坏。 - 输出模块：
INT灯不亮，检查内部电源；EXT灯亮，但负载不动作，检查负载电源、负载本身及接线。
- 输入模块：
-
万用表测量：
- 输入信号：在模块端子上测量，当传感器动作时，是否有信号（如24V）送入。
- 输出信号：在模块端子上测量，当程序驱动输出时，模块是否输出相应的电压（如24V）给负载。
-
模块替换法：
如果怀疑某个I/O模块损坏，最简单有效的方法是找一个同型号的好的模块进行替换，如果故障转移,则证明原模块损坏。
通信网络检查
S7-400通常通过MPI、PROFIBUS或PROFINET进行通信。
-
物理层检查：
- 检查网络电缆（如PROFIBUS电缆）是否完好，有无破损、断线。
- 检查终端电阻是否安装正确（在总线两端）。
- 检查网络插头是否拧紧。
-
指示灯检查：
- 检查通信模块（如CP 443-5）或CPU自带的DP口上的
TX和RX灯是否在有数据交换时闪烁。
- 检查通信模块（如CP 443-5）或CPU自带的DP口上的
-
软件诊断：
使用STEP 7的“硬件诊断”功能，可以直观地看到网络中所有站点的状态，哪个站点丢失、哪个站点有故障,一目了然。
存储卡与固件
-
存储卡：
- 用于存储程序和项目，如果存储卡损坏，可能导致CPU无法启动或程序丢失,可以尝试用新的存储卡重新下载项目。
- 对于新型号S7-400H，还可能使用F-RAM存储卡,它不需要电池。
-
固件：
CPU固件损坏比较罕见，但可能因错误操作或严重干扰导致，通常表现为CPU行为异常，解决方法是使用PG/PC和STEP 7对CPU进行固件更新。
第三部分：常见故障与解决方案速查表
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 所有指示灯不亮 | 总电源未通或断路器跳闸。 电源模块输入故障。 |
检查总电源和断路器。 更换电源模块。 |
| 电源模块24V输出无/低 | 电源模块内部故障。 输出回路短路。 |
更换电源模块。 断开所有负载，逐个排查，找出短路点。 |
| CPU RUN灯不亮，SF灯亮 | 程序错误（如OB丢失）。 硬件组态与实际不符。 模块故障。 |
读取诊断缓冲区，根据信息修改程序。 检查并修正硬件组态。 使用替换法找出故障模块。 |
| CPU无法启动（循环启动） | 后备电池失效。 存储卡/程序问题。 CPU固件损坏。 |
更换后备电池（需通电）。 重新下载项目或更换存储卡。 尝试更新或刷新CPU固件。 |
| 某个输入点无信号 | 外部传感器损坏或未供电。 信号线断路或短路。 输入模块内部故障。 |
检查传感器和其电源。 使用万用表检查信号线路通断。 替换输入模块。 |
| 某个输出点不动作 | 负载电源未通。 负载本身损坏。 信号线断路。 输出模块内部故障。 |
检查负载电源。 直接给负载通电测试。 检查信号线路。 替换输出模块。 |
| 通信中断，部分站点丢失 | 网络电缆接触不良或断线。 终端电阻未安装或错误。 通信模块或CPU通信口故障。 |
检查并重新插拔所有网络接头。 确保终端电阻安装在总线两端。 使用替换法排查故障站。 |
第四部分：维修后的工作
- 恢复系统：将所有维修好的模块和更换的备件安装到位,确保连接牢固。
- 上电测试：先给PLC系统上电,观察各模块指示灯是否正常。
- 功能测试：在安全的前提下，进行单步、点动和联动测试，验证I/O信号、逻辑控制和通信功能是否全部恢复正常。
- 记录存档：详细记录故障原因、维修过程和更换的备件,为日后的维护提供参考。
重要建议
- 备件管理：对于关键设备，建议保持关键模块（如CPU、电源、通信模块）的备件库存。
- 专业培训：PLC维修需要扎实的理论基础和丰富的实践经验，如果团队经验不足，建议西门子官方或其授权的合作伙伴进行维修,以避免造成更大的损失。
- 预防性维护：定期检查PLC系统的工作环境（温度、湿度、粉尘）、清洁模块风扇和散热片、检查电池电量，可以有效延长设备寿命,减少突发故障。
希望这份详细的指南能对您维修S7-400 PLC有所帮助！
