核心安全原则
在进行任何UPS维修之前，安全永远是第一位的，UPS内部存在高压直流电，即使在断电后,电容中仍可能储存有致命的电荷。

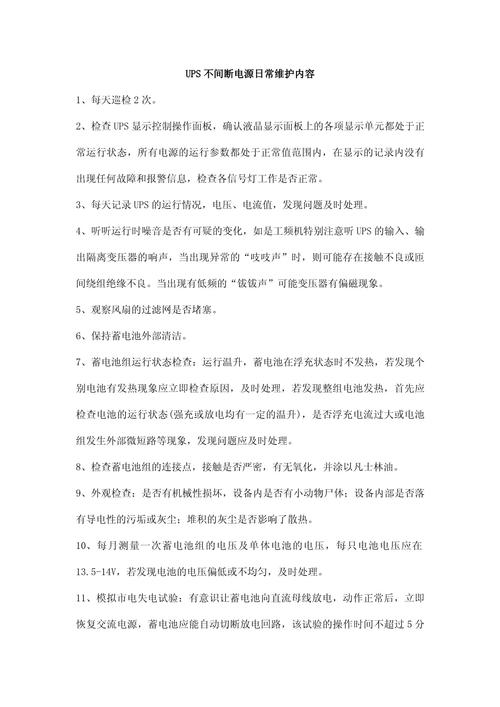

（图片来源网络，侵删）
-
断电并放电：
- 断开输入电源： 关闭UPS前端的市电开关或断路器。
- 断开输出负载： 确保所有连接在UPS上的设备都已关闭并断开。
- 强制放电： 这是最关键的一步，UPS在断电后，其输入滤波电容和直流母线电容上仍会存有高压电，必须使用大功率电阻（汽车灯泡或专用放电棒）进行人工放电，直到电压降至安全范围（通常低于36V DC）。严禁用手直接触摸端子。
-
上锁挂牌： 在维修期间，为输入电源开关上锁并挂上“正在维修，禁止合闸”的警示牌,防止他人误送电。
-
使用绝缘工具： 维修时必须使用绝缘良好的工具,并佩戴绝缘手套和护目镜。
-
遵守操作规程： 严格按照设备的技术手册进行操作,不要凭经验主义。
（图片来源网络，侵删）
故障诊断流程
一个系统化的诊断流程可以快速、准确地定位问题。
-
初步检查（目视检查）：
- 指示灯状态： 观察前面板的指示灯（如市电正常、电池正常、逆变器正常、故障灯等）,这是判断故障类型最直接的线索。
- 异味： 闻一闻是否有烧焦的气味,这通常意味着元件过热或烧毁。
- 异响： 听听是否有异常的嗡嗡声、吱吱声或爆炸声，这可能是风扇故障、电容啸叫或元件损坏。
- 过热： 检查UPS外壳是否有异常发热,通风口是否被堵塞。
- 连接状况： 检查所有输入、输出、电池连接的端子是否牢固,有无松动或腐蚀。
-
确定故障模式：
- 市电模式异常： UPS无法正常旁路供电,或旁路供电时电压不稳。
- 电池模式异常： 市电中断后，UPS立即关机,或电池续航时间极短。
- 逆变器模式异常： 无论市电是否正常，UPS都输出异常电压（过高或过低）或正弦波失真严重。
- 无法启动： 按下开机键后无任何反应。
-
隔离测试与测量：

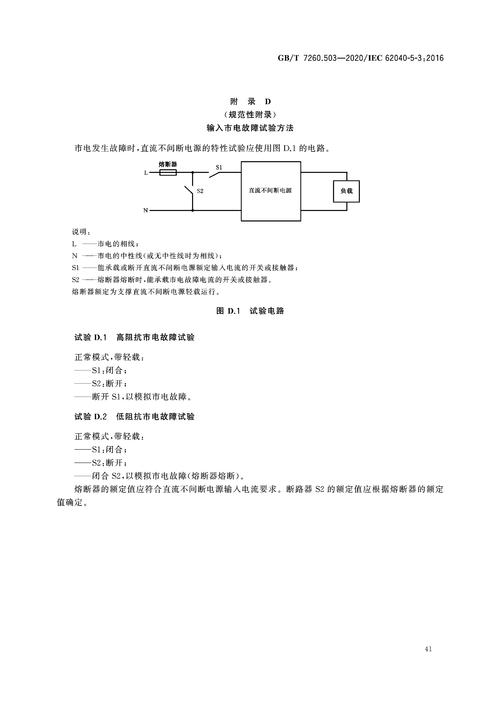

（图片来源网络，侵删）- 断开负载： 先断开所有负载，看故障是否消失，如果故障消失,则问题可能出在负载端。
- 使用万用表测量：
- 输入电压： 测量市电输入电压是否在正常范围内。
- 直流母线电压： 测量UPS内部整流后的高压直流电压（通常是电池电压的1.4-1.5倍，如96V电池系统，母线电压可能在130-150V DC）,这是判断整流和充电电路是否正常的关键点。
- 电池电压： 在线测量或离线测量每节电池的电压,电压过低或不均等是常见问题。
- 输出电压： 测量UPS的输出电压、频率和波形（可用示波器观察波形质量）。
- 使用负载测试仪： 对UPS进行带载测试，观察其在满载或过载情况下的表现,以判断其带载能力和逆变器性能。
常见故障维修技术措施
电池相关问题（最常见）
- 故障现象： 市电中断后，UPS立即关机；电池续航时间远低于标称值；开机时蜂鸣器长鸣,显示电池故障。
- 诊断步骤：
- 用万用表测量整组电池的总电压,是否过低。
- 对每节电池进行单独测量,找出电压过低或电压差异过大的单体。
- 检查电池外观是否有鼓包、漏液、接线端子腐蚀。
- 维修措施：
- 更换电池： 这是最终解决方案。务必更换整组电池，而不是只换一两节坏掉的，因为新旧电池混用会导致新电池被反向充电，加速损坏，新电池的规格（电压、容量、型号）必须与原厂一致。
- 清洁端子： 如果只是端子腐蚀，可用小苏打水或专用电池清洁剂清洗,并涂抹凡士林防止再次腐蚀。
- 检查充电电路： 如果电池是新的但很快就没电，可能是充电电路故障（见下文）。
充电电路故障
- 故障现象： 电池长期处于亏电状态；无法开机；电池充满电后,市电中断瞬间UPS关机。
- 诊断步骤：
- 测量电池组电压,是否远低于正常浮充电压。
- 测量整流/充电电路的输出端（即直流母线电压）,是否正常。
- 检查充电板上的保险丝是否熔断、充电管（如晶闸管、IGBT）是否击穿、充电电阻是否烧断。
- 维修措施：
- 更换损坏元件： 找出烧毁的保险丝、功率管或电阻，用同型号、同参数的元件进行更换。
- 检查驱动电路： 如果功率管是好的但不工作,需要检查其驱动信号是否正常。
- 更换充电板： 如果充电板故障复杂,建议直接更换整个充电板模块。
逆变器电路故障
- 故障现象： UPS无输出；输出电压异常（过高或过低）；输出波形畸变严重（方波或阶梯波）；负载时有较大噪音。
- 诊断步骤：
- 测量直流母线电压是否正常。
- 用示波器观察逆变器驱动信号的波形和频率是否正确。
- 检查逆变桥中的功率管（IGBT或MOSFET）是否击穿短路，用万用表的二极管档测量其C-E极或D-S极。
- 检查与功率管相关的电阻、电容、二极管是否损坏。
- 维修措施：
- 更换功率管： 这是最常见的维修点，更换IGBT时，务必同时更换其门极的阻尼电阻和续流二极管，因为它们很可能已经一同老化或损坏，安装时注意涂抹导热硅脂,并确保螺丝扭矩足够。
- 更换驱动板： 如果驱动信号异常,可能是驱动板故障。
- 更换逆变板： 对于复杂的故障，直接更换逆变板模块是更高效、可靠的选择。
旁路电路故障
- 故障现象： 市电正常时，UPS无法切换到旁路模式（维修旁路或正常旁路）；或切换时产生冲击,导致负载掉电。
- 诊断步骤：
- 检查旁路静态开关（通常也是由反并联的晶闸管或SCR组成）的触发信号是否正常。
- 测量旁路输入和输出的电压是否一致。
- 检查旁路相关的继电器或接触器是否吸合正常。
- 维修措施：
- 更换损坏的SCR/晶闸管： 如果旁路开关损坏,会导致无法切换。
- 检查/更换继电器/接触器： 如果是机械部件故障,需进行修复或更换。
- 检查控制板： 控制旁路切换的信号可能来自主控板。
风扇/散热问题
- 故障现象： UPS内部温度过高，导致频繁降载或关机；能听到风扇异响或完全不转。
- 诊断步骤：
- 听风扇是否转动,观察转速是否正常。
- 检查进风口和出风口是否被灰尘堵塞。
- 测量风扇供电电压是否正常。
- 维修措施：
- 清洁灰尘： 定期用压缩空气清理风扇和散热片上的灰尘。
- 更换风扇： 如果风扇损坏,直接更换同规格的DC风扇。
- 改善通风： 确保UPS周围有足够的散热空间。
预防性维护
“防患于未然”对于UPS至关重要,可以大大减少故障发生率和维修成本。
-
定期检查：
- 每季度： 检查电池外观、连接端子的紧固度和腐蚀情况,清洁UPS表面和通风口的灰尘。
- 每半年： 进行一次放电测试（可带载或利用电池自身的自放电功能，让UPS在无市电情况下运行，直到关机，然后立即恢复充电）,以检验电池的实际容量和UPS的放电性能。
- 每年： 由专业技术人员进行一次全面维护，包括测量所有关键点的电压、电流波形，检查风扇、电容等易损件的状况。
-
保持良好环境：
- 温度： UPS工作在25°C左右的环境下寿命最长，避免高温、潮湿、多尘、阳光直射的环境。
- 通风： 确保UPS前后左右留有足够的通风空间（通常建议前后不少于30cm）。
-
避免过载： 严格按照UPS的额定功率来连接负载,长期过载会严重缩短逆变器等元件的寿命。
-
定期开机： 即使市电稳定，也建议定期（如每月）让UPS运行一次，让逆变器、风扇等部件活动一下，防止“久病不医”。
UPS维修是一项集理论知识和实践经验于一体的工作，对于非专业人员，强烈建议在遇到复杂故障时（如主板故障、逆变器板故障），直接联系原厂或授权服务商，因为现代UPS的软件和硬件集成度非常高，自行修理可能导致更大的损失或安全风险，而对于一些常见的、简单的故障，如电池更换、风扇清洁等，在确保安全的前提下,可以按照上述步骤进行操作。
