这是一个非常好的问题,也是很多电子工程师和维修爱好者关心的话题。

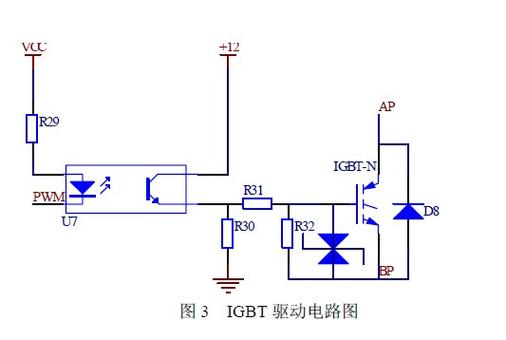

（图片来源网络，侵删）
IGBT驱动模块是可以维修的，但需要具备一定的专业知识、工具和经验，并且并非所有模块都值得或能够修复。
下面我将从几个方面详细解释：
为什么IGBT驱动模块会损坏？
要维修，首先要了解故障原因,IGBT驱动模块的损坏通常有以下几种情况：
- 外部短路或过流： 这是最常见的损坏原因，当IGBT所驱动的负载（如电机）发生短路，或IGBT本身因过热等原因失效时，巨大的电流会瞬间击穿驱动模块内部的保护电路（如比较器）和输出级（如推挽放大器）。
- 过压/过压击穿： 在感性负载（如电机、变压器）中，当IGBT关断时，会产生很高的电压尖峰（V=-L*di/dt），如果这个尖峰超过了模块的耐压值,就可能击穿内部的IGBT或驱动电路。
- 过热： 驱动模块本身工作时会产生热量，如果散热不良或工作环境温度过高，会导致内部元器件（如电容、电阻、半导体）性能下降甚至烧毁。
- 静电损伤： 驱动模块的输入端（如高阻值的电阻）非常脆弱，在焊接、测试或运输过程中，不慎的静电放电（ESD）就可能将其永久性损坏。
- 供电异常： 输入电压过高、反接或电源纹波过大,都可能烧毁模块的电源部分和逻辑控制部分。
- 自然老化： 模块内部的电解电容等元器件会随时间老化失效,导致工作异常。
如何判断驱动模块是否损坏？
在动手维修前，必须准确判断故障点,通常的步骤是：

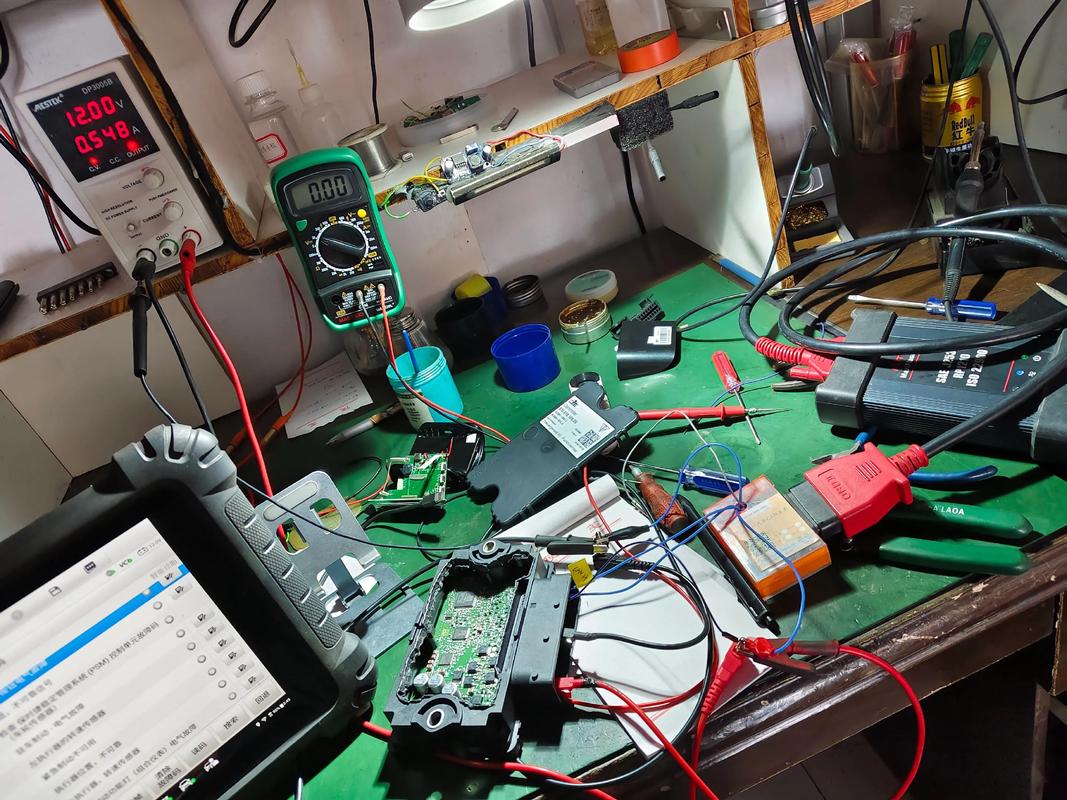

（图片来源网络，侵删）
-
外观检查：
- 目视法： 仔细观察模块表面是否有明显的烧黑、炸裂、鼓包的元器件，特别是电解电容，PCB板上是否有发黄、碳化的痕迹。
- 闻味法： 是否有元器件烧焦的异味。
-
静态测量（断电后）：
- 使用万用表：
- 电阻档： 测量电源输入端（如VCC和GND）之间是否有短路现象，测量各电源引脚对地的电阻,与正常模块或数据手册上的典型值对比。
- 二极管档： 测量IGBT的C、E极之间是否有短路或漏电现象，测量驱动输出端（如Vout和GND）之间的二极管特性是否正常。
- 通断档： 检查贴片电阻、保险丝（如果有的话）是否开路。
- 使用万用表：
-
动态测量（上电测试，需非常谨慎！）：
- 搭建测试平台： 这是最关键也最危险的一步，你需要一个隔离变压器来供电，以防触电，还需要一个限流电阻（如几十欧姆）串联在电源和模块VCC之间,以防模块短路后烧毁电源或发生危险。
- 测量关键电压：
- 自举电源： 对于带自举功能的模块，检查自举电容两端的电压是否能正常充到（如10-20V）。
- 输出电压： 用示波器或高内阻万用表测量驱动输出端（Vout）和COM（功率地）之间的电压，当输入高电平时，Vout应接近VCC；输入低电平时，Vout应接近COM，波形应干净、无振荡。
- 逻辑电平： 检查输入信号（如IN、INH）是否正确到达模块内部。
- 检查保护功能： 模块是否在过流、欠压等情况下能正确地封锁输出（即输出低电平）。
具体的维修方法（针对不同故障）
如果判断是驱动模块损坏,可以尝试以下维修方法：

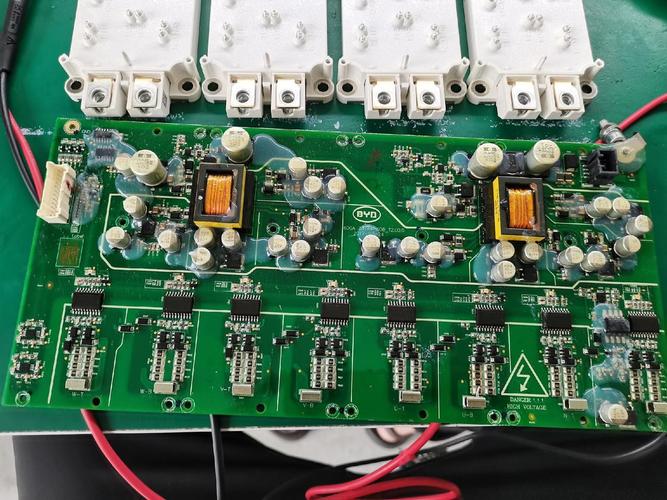

（图片来源网络，侵删）
场景1：外围元器件损坏（成功率最高）
这是最常见且最容易修复的情况,通常是驱动模块中的一些小功率元器件被烧毁。
-
损坏的元器件：
- 电阻： 通常会烧焦或开路,用万用表可以轻松测出。
- 电容： 特别是电解电容，可能会鼓包、漏液或失效,用万用表电容档或LCR电桥可以测量。
- TVS/稳压二极管： 用于吸收过压,可能会被击穿短路。
- 小信号三极管/MOSFET： 用于电平转换或推挽输出,可能会被击穿。
- 贴面保险丝： 在过流时会熔断。
-
维修方法：
- 精确定位： 结合外观和万用表测量,找到损坏的元器件。
- 拆卸： 使用热风枪或电烙铁小心地拆下损坏的元器件。
- 更换：
- 关键： 使用相同型号、相同封装、相同参数的元器件进行替换。
- 对于电阻,功率和阻值必须一致。
- 对于电容，容量、耐压和尺寸必须一致，最好使用低ESR（等效串联电阻）的电容。
- 对于二极管，型号、耐压和电流必须一致。
- 测试： 更换后，重新进行静态和动态测试,确认模块恢复正常。
场景2：驱动IC或功率IC损坏（难度较高）
-
损坏的元器件：
- 光耦： 用于隔离控制信号和功率部分,可能会损坏。
- 专用驱动IC： 如IR2110、UC384x系列、ST的STGIPS系列等，这是模块的“大脑”。
- 输出级的MOSFET/三极管对： 推挽输出级。
-
维修方法：
- 确认损坏： 需要仔细测量IC各引脚对地的电阻和电压，与数据手册上的典型值或一个已知正常的模块进行对比,才能确定IC是否损坏。
- 更换：
- 难点： 这些IC通常贴片封装，引脚密集，拆卸和焊接需要专业的热风枪和技巧,否则很容易损坏焊盘或周围的元器件。
- 成本： 驱动IC本身可能不贵,但更换的难度和时间成本很高。
- 测试： 更换后必须进行全面测试。
场景3：IGBT本身损坏（最棘手）
- 判断： 测量模块上的IGBT的C-E极之间有短路现象。
- 维修方法：
- 更换IGBT： 这在技术上是极其困难的，IGBT芯片和驱动电路是集成在一块陶瓷覆铜板上的，需要非常专业的设备才能进行拆焊和重新焊接，对于普通维修人员来说,几乎不可能完成。
- 建议： 如果确认是IGBT损坏，最实际的方案是放弃维修整个模块,直接更换整个驱动模块。
维修的利弊权衡
| 优点 | 缺点 |
|---|---|
| 成本极低： 只需花费元器件成本，远低于购买新模块的费用。 | 技术要求高： 需要扎实的模拟电路、数字电路知识和焊接技巧。 |
| 周期短： 如果手头有备件，维修可能只需要一两个小时。 | 风险高： 上电测试有炸毁模块、损坏示波器甚至伤及人身的风险。 |
| 成就感强： 成功修复一个昂贵的模块会带来巨大的满足感。 | 成功率不确定： 可能无法找到故障点，或修复后性能不稳定，留下隐患。 |
| 需要专用工具： 如热风枪、示波器、隔离变压器等。 |
结论与建议
-
对于初学者/爱好者： 不建议尝试维修。 风险远大于收益，且需要投入大量时间和学习成本，购买一个新模块是更安全、更省心的选择。
-
对于专业维修人员/公司：
- 优先维修外围元器件： 这是最有价值的维修，成本最低,成功率最高。
- 谨慎对待驱动IC的更换： 如果评估下来值得（如模块非常昂贵）,可以尝试。
- 放弃维修IGBT： 当IGBT损坏时,更换整个模块是唯一可靠的选择。
-
最佳策略：
- 先诊断，再动手： 不要盲目拆焊。
- 安全第一： 始终使用隔离电源,做好个人防护。
- 权衡利弊： 计算一下你的时间成本、工具成本和模块的价值,决定是否值得维修。
IGBT驱动模块的维修是一项“技术活”，可修，但不易，且有风险，对于大多数人来说，更换新品是性价比最高、最可靠的选择。
