在开始任何维修之前，请务必确保您具备一定的电子维修基础，并已采取安全措施！

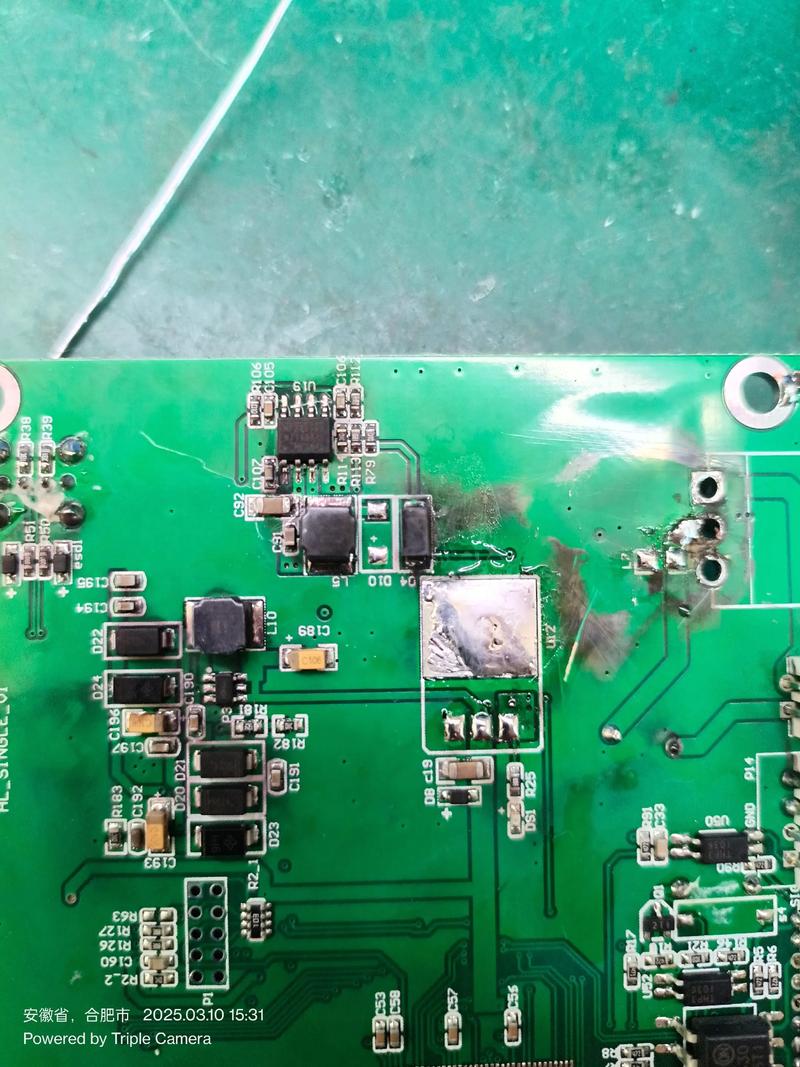

（图片来源网络，侵删）
维修前安全须知
- 断电与放电：拔掉电视电源线，等待至少5-10分钟，因为大容量的滤波电容（C807, C808等）中储存有高压电，即使断电后也足以造成电击危险，必须使用带绝缘手柄的螺丝刀或专用放电工具，将电容正负极短接,确保电压完全释放。
- 使用隔离变压器：强烈建议使用1:1的隔离变压器进行维修，这可以将市电与维修电路隔离开,有效防止因电源板故障导致火线直接接通机壳而造成的触电风险。
- 绝缘保护：操作时最好佩戴绝缘手套,脚下垫绝缘垫。
- 单手操作：测量高压部分时，尽量使用单手操作，另一手放在背后,以防形成回路触电。

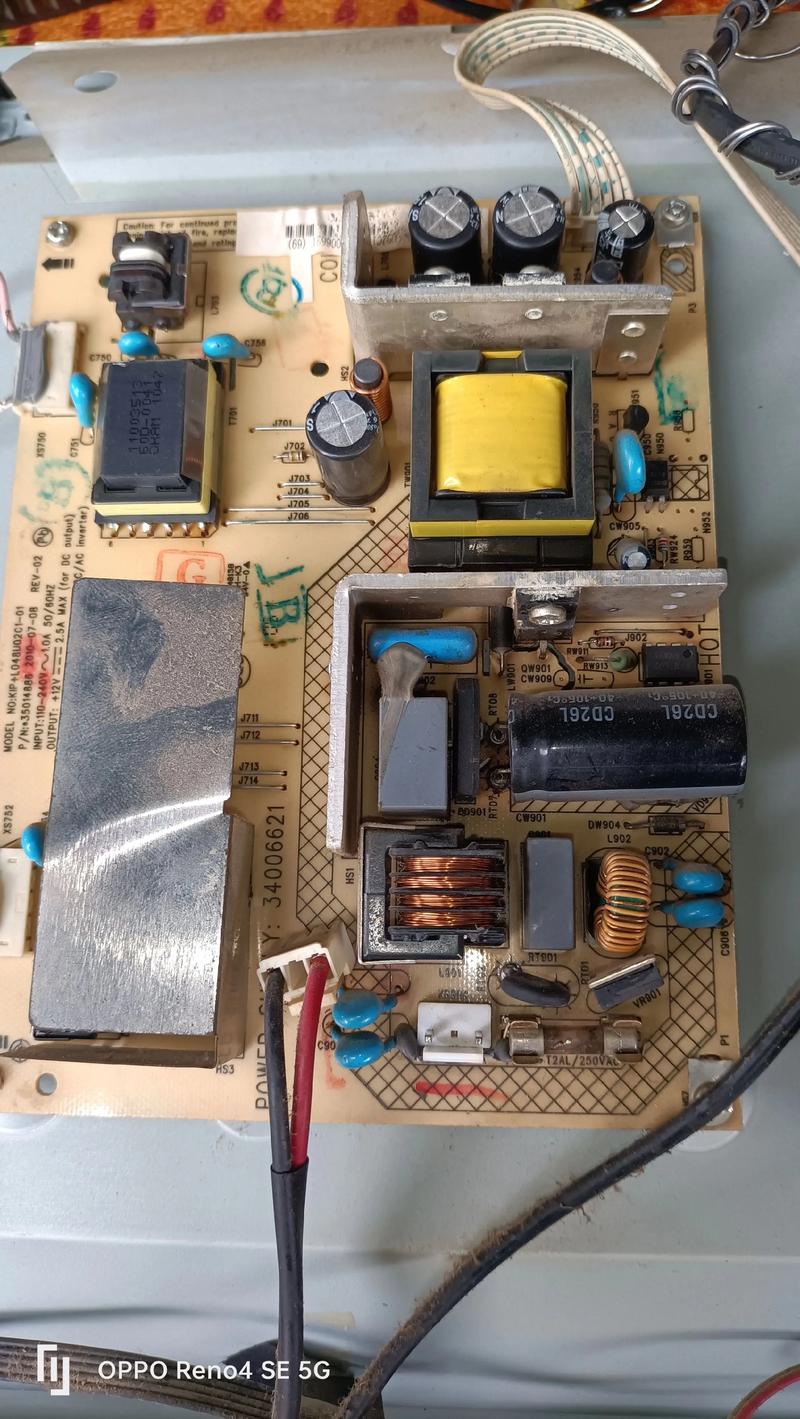

VLC82006 电源板简介与工作原理
VLC82006 是一款内置 PFC（功率因数校正） 和 PWM（脉宽调制） 的开关电源,它通常有两个主要输出：
- +24V/12V：为主板、背光驱动板等提供工作电压。
- +5V：为主板控制系统（CPU）等提供待机电压。
工作流程：
- 市电输入：交流220V经过保险丝、抗干扰电路、整流桥后,变成约300V的脉动直流电。
- PFC电路：这部分电路将300V的脉动直流电，升压并稳定到约 +380V 的直流电，这不仅能提高电源效率，还能减小对电网的干扰,并为后级电路提供更稳定的电压。
- PWM主电源：+380V电压送入主变压器（T802）的初级绕组，通过IC（如NCP1397或类似型号）及其外围电路控制开关管的开关，在次级绕组感应出交流电，再经过整流、滤波后输出+24V/12V和+5V电压。
- 待机控制：当电视遥控关机或直接断电时，PFC和主PWM电路停止工作，只有一个小功率的 待机电源 部分工作，输出一个稳定的 +5V_STB 电压，用于维持主板CPU的待机状态,等待开机指令。
常见故障现象与维修思路
故障现象1：完全无反应，指示灯不亮
这是最常见的故障,通常发生在市电输入或待机电路。
维修思路：

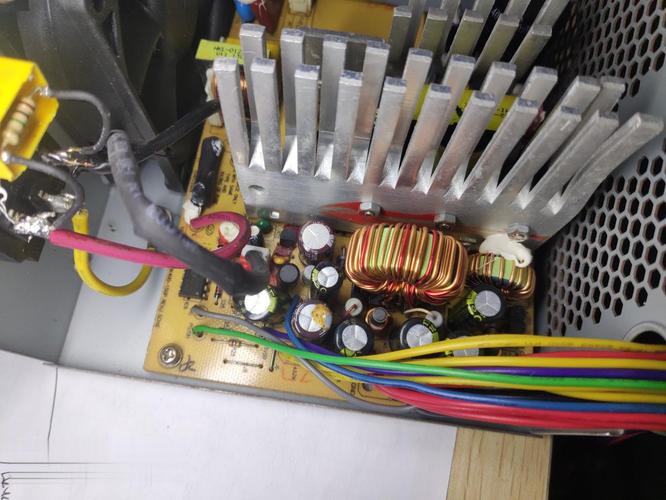

（图片来源网络，侵删）
- 外观检查：观察保险丝（F801）是否熔断。
- 保险丝熔断且发黑：说明后级电路存在严重短路，重点检查：
- 整流桥（BR801）：是否击穿短路。
- PFC开关管（Q801）：是否击穿短路,这是最高发故障点之一。
- 主PWM开关管（Q802）：是否击穿短路。
- PFC二极管（D801）：是否击穿短路。
- 市电抗干扰电路（CX801, CY801, CY802）：是否短路。
- 保险丝熔断但透明或发黑不严重：可能是瞬间浪涌电流导致，可更换同规格保险丝后通电测试，如果再次熔断,则需按上述方法继续排查。
- 保险丝完好：故障在保险丝之后的电路，重点检查：
- 待机电源电路：这是指示灯亮的关键。
- 检查待机电源的 启动电阻（通常是大阻值电阻，如R8xx）,是否开路。
- 检查待机电源的 开关管（Q803）是否损坏。
- 检查待机电源的 次级整流二极管（如D8xx）和 滤波电容（如C8xx）。
- 检查待机电源的 PWM控制IC（如NCP1013, NCP1007等）及其外围电路是否正常。
- PFC电路：PFC电路不工作，会导致主电源无380V输入，但待机电源可能仍工作,需测量PFC输出端有无380V电压。
- 待机电源电路：这是指示灯亮的关键。
- 保险丝熔断且发黑：说明后级电路存在严重短路，重点检查：
故障现象2：指示灯亮，但无法开机（二次不开机）
这表示待机电源（+5V_STB）正常，但CPU发出了开机指令后,主电源未能启动。
维修思路：
- 测量关键电压：
- 测量 PFC输出端（通常标有PFC或+380V）电压，正常应为 380V 左右，如果只有300V,说明PFC电路未工作。
- 测量 主电源输出（+24V/12V和+5V）电压，应为0V,因为未开机。
- 检查开机控制信号：
- 找到电源板与主板的连接器，找到 PS-ON 或 POWER-ON 引脚，正常待机时为高电平（如5V），开机时变为低电平（0V）。
- 如果开机后PS-ON信号没有变化，问题在主板，如果信号正常变化但电源板不启动,问题在电源板。
- 检查PFC电路：
- 如果PFC电压不是380V，检查PFC控制IC（如NCP1397）的 供电引脚（VCC）电压是否正常。
- 检查PFC IC的 使能/保护引脚（如EN/OC）电压是否正常。
- 检查PFC IC的 输出电压反馈引脚（FB/VO）是否正常，这个引脚通过一个电阻分压网络连接到PFC输出端，如果分压电阻变值,会导致PFC不工作。
- 检查PFC驱动电路（如Q801的栅极电阻）是否开路。
- 检查主PWM电路：
- 如果PFC电压正常（380V），但主电源仍无输出,问题在主PWM电路。
- 检查主PWM控制IC（与PFC IC可能是同一个，如NCP1397）的 供电引脚，这个供电通常由一个叫做 VCC供电电路 的辅助电源提供，这个电路由主变压器的一个辅助绕组供电，通过一个整流二极管和滤波电容给IC供电，常见的故障点是这个整流二极管（D808）或滤波电容（C822）失效。
- 检查主PWM IC的 过流保护、过压保护 引脚是否有异常信号触发。
故障现象3：电源有输出，但电压不稳定或过高/过低
维修思路：
- 检查反馈电路：这是电压稳定的关键。
- 初级反馈：检查连接到主PWM IC的 光耦（如IC801），光耦是连接初级和次级的桥梁，如果它损坏或其外围电路（如431精密稳压IC）工作异常,会导致电压失控。
- 次级反馈：检查次级输出端的 采样电阻 和 滤波电容 是否变值或失效。
- 检查PWM控制IC：IC内部基准电压或误差放大器损坏,也会导致输出电压异常。
- 检查负载：有时是主板或背光板短路，导致电源负载过重，输出电压被拉低，可以 断开负载（拔掉与主板和背光板的连接器），在电源板输出端接上假负载（如汽车灯泡）,看电压是否恢复正常。
VLC82006 电源板维修流程总结
- 安全第一：断电、放电、使用隔离变压器。
- 目视检查：观察保险丝、电容、IC、MOS管是否有烧焦、鼓包、裂痕等明显物理损坏。
- 测输入：测量保险丝是否通断,判断有无严重短路。
- 测待机：若保险丝完好，测待机电源有无+5V_STB输出，若无,修复待机电路。
- 测PFC：若待机正常，测PFC输出有无380V，若无，修复PFC电路（重点检查Q801、D801、驱动IC及反馈）。
- 测主电源：若PFC正常，测主电源有无VCC供电给PWM IC，若无，修复VCC供电电路（重点检查D808, C822）。
- 测反馈：若VCC正常但主电源无输出，检查PWM IC的保护引脚和光耦反馈电路。
- 测负载：若输出电压异常，断开负载，接假负载测试,判断是电源问题还是负载问题。
维修工具与备件建议
- 工具：数字万用表（必备，最好有二极管档和电容档）、示波器（高级，用于观察波形）、电烙铁、吸锡器、热风枪、带灯放大镜。
- 备件：
- 易损件：保险丝（F801）、PFC开关管（Q801，通常是型号如K2645, K2755等）、主PWM开关管（Q802）、整流桥（BR801）、待机开关管（Q803）。
- 关键IC：PFC/PWM控制IC（如NCP1397）、待机PWM IC（如NCP1013）、光耦（PC817或类似）、431精密稳压IC。
- 电容：所有大容量电解电容（C807, C808, C822等）,尤其是鼓包或漏液的。
希望这份详细的指南能帮助您成功修复 VLC82006 电源板，维修是一个需要耐心和逻辑推理的过程,祝您好运！
