第一部分：电源板概述与工作原理
板块划分

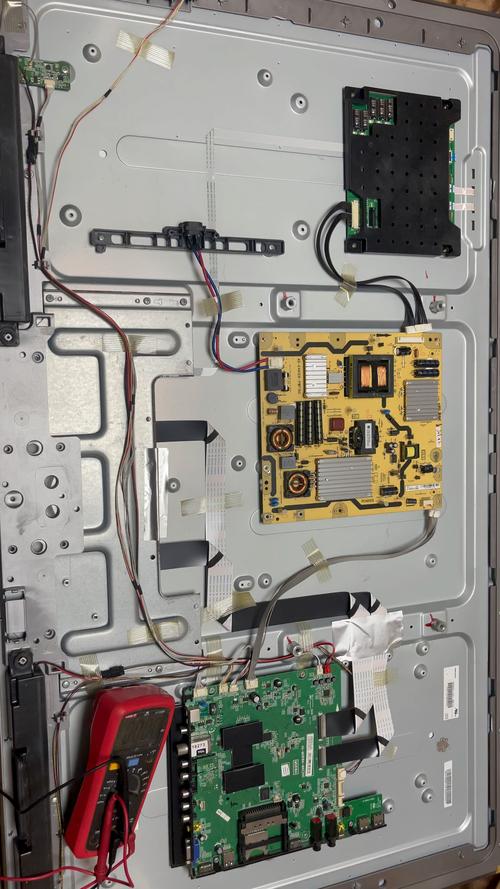

TCL 6856 电源板通常由以下几个核心部分组成：
（图片来源网络，侵删）
- PFC (功率因数校正) 电路：负责将整流后的市电电压提升到一个更高的、相对稳定的直流电压（通常为+380V左右），以提高功率因数,减少电网谐波污染。
- 主电源（PWM脉冲宽度调制）电路：这是核心部分，负责将PFC输出的+380V电压转换为多路负载所需的稳定电压，主要是：
- +24V (或 +32V)：为主板和背光板（高压板）供电。
- +12V：有时会提供给主板或信号处理部分。
- +5V_STB (待机5V)：这是待机电压，只要插上电，这部分电路就工作，为CPU（微控制器）提供维持电源,用于接收遥控器或开机键的开机指令。
- 待机控制电路：接收来自主板的PS-ON（开机高电平/开机低电平，取决于设计）信号,控制主电源的启动或关闭。
- 保护电路：包括过压、过流、过热等保护，一旦检测到异常，会关闭PWM输出,以保护电源和后级电路。
- 副电源（待机电源）：负责在待机状态下产生+5V_STB电压。
开机流程
- 插电：市电进入，经过EMI滤波、整流桥后,得到约300V的脉动直流电。
- 待机启动：300V电压首先通过启动电阻给副电源（或PFC控制芯片）提供启动电压，副电源开始工作，输出稳定的 +5V_STB 电压。
- 待机指示灯亮：+5V_STB 电压为主板CPU供电，此时电视处于待机状态,指示灯亮起。
- 开机指令：用户按下遥控器或电视机上的电源键，CPU接收到指令后，从其特定引脚（如PS-ON）输出一个高电平（或低电平，需查图纸）的开机信号。
- 主电源启动：
- PFC启动：开机信号送到PFC控制芯片，PFC电路开始工作，将+300V电压提升并稳定在 +380V 左右。
- 主PWM启动：+380V电压为主PWM芯片及其驱动电路供电，PWM芯片开始工作，从其输出端（如GATE/DR引脚）输出高频脉冲，驱动开关管（如MOSFET）导通。
- 电压输出：开关变压器的次级绕组感应出脉冲电压，经过整流、滤波后，输出 +24V 和 +12V 等电压。
- 整机工作：+24V和+12V电压送到主板和背光板，主板开始工作，发出背光点亮信号，屏幕点亮,整机进入正常工作状态。
第二部分：常见故障现象与维修思路
维修开关电源，一定要遵循“先易后难、先外后内、先静后动”的原则,并注意安全！
故障现象一：完全无反应，指示灯不亮
分析思路： 故障点在待机电源或市电输入前端。
维修步骤：
- 安全第一！ �开电源板与主板的连接,将电源板独立出来维修。
- 检查保险管：
- 保险管发黑或熔断：说明后级存在严重短路。
- 检查整流桥：用万用表二极管档测量其四个引脚是否有短路现象。
- 检查PFC电路的MOSFET：这是最常见的击穿点,测量其D极和S极是否短路。
- 检查主电源的MOSFET：同样检查其D极和S极是否短路。
- 检查大电容：输入端的X电容、Y电容和PFC电容是否鼓包、漏液或短路。
- 保险管完好：说明后级无明显短路,问题可能在待机电源本身或其供电回路。
- 保险管发黑或熔断：说明后级存在严重短路。
- 检查待机电源电路：
- 测量+5V_STB输出端：若无电压,说明待机电源未工作。
- 测量待机电源芯片（如TEA1532, VIPer12A等）的VCC供电脚：这个电压通常由一个启动电阻（阻值通常在几百KΩ）从+300V电压降压后提供。
- 检查启动电阻：这是最常见的故障点之一，启动电阻会因长期工作而开路或阻值变大，用万用表测量其阻值，若无穷大或远大于标称值,则需更换。
- 检查待机电源的开关管（MOSFET或三极管）：测量其三个引脚之间是否有短路。
- 检查反馈电路：待机电源通常有一个光耦（如PC817）和稳压管（如431）组成的反馈回路，用于稳定+5V电压，检查光耦是否损坏,431是否正常。
- 检查次级整流二极管和滤波电容：二极管是否击穿,电容是否失效。
故障现象二：指示灯亮，但无法开机，屏幕不亮

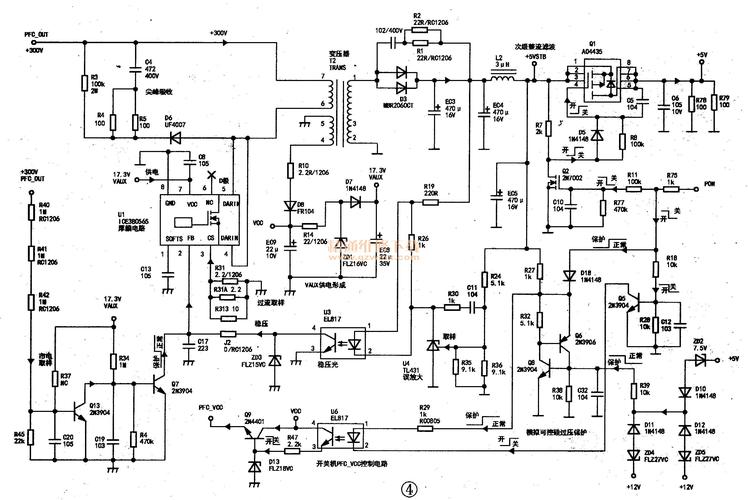

分析思路： 故障点在待机电源正常，但主电源未启动。
（图片来源网络，侵删）
维修步骤：
- 确认+5V_STB电压正常：这是前提。
- 测量PFC输出电压：
- 正常工作时，PFC输出应为 +380V 左右。
- 若仍然是 +300V,说明PFC电路未工作。
- 检查开机信号：
- 找到电源板连接主板的排线（通常称为PSB板或信号板）。
- 找到 PS-ON 引脚，在待机状态下，此引脚为低电平（如0V）；收到开机信号后，应变为高电平（如3.3V或5V）。
- 用万用表测量PS-ON引脚电压：若无高电平输出，说明主板未发出开机指令,应检查主板。
- 若PS-ON信号正常,则问题在电源板的主电源控制部分。
- 检查主电源启动电路：
- 检查PFC驱动芯片：如NCP1394, L6599D等，测量其VCC供电脚是否有电压（通常由一个辅助绕组经整流后提供）。
- 检查主PWM芯片：如NCP1394, L6599D, SG6841等，测量其VCC供电脚是否有电压，如果VCC电压不正常，检查为其供电的启动电阻、稳压电路（如TL431）或光耦。
- 检查主电源的MOSFET：测量其G极（栅极）是否有PWM驱动脉冲，若无脉冲,说明问题在PWM芯片或其外围电路。
- 检查保护电路：
- 过压保护：如果输出电压过高，保护电路会动作，可以尝试断开各路输出（如断开+24V的输出端），然后逐路测量看是否恢复正常，但此方法有一定风险,需谨慎。
- 过流保护：如果负载短路或电源本身电流过大，会触发过流保护，检查+24V和+12V的输出端对地是否短路（特别是滤波电容）。
故障现象三：电源发出“吱吱”叫声
分析思路： 这是开关电源工作在“临界振荡”状态的典型特征,通常由以下原因引起：
- 负载过重或短路：最常见的原因，24V或+12V输出端对地短路，导致开关管电流剧增,电源无法正常进入稳定工作状态。
- 电源带载能力差：
- 滤波电容失效：主电源或PFC电路中的大容量电解电容容量下降，导致电压纹波过大,无法稳定工作。
- 开关管性能不良：虽然没完全击穿，但内阻变大,导致效率降低。
- 电源驱动能力不足：如PWM芯片供电不足，或驱动电路电阻、电容参数变化。
维修步骤：
- 脱开负载：断开电源板与主板的连接，让电源板空载。 2
