第一部分：故障现象分析与初步判断
在动手之前，首先要确定电视的故障现象,这能帮你快速定位问题的大致范围。

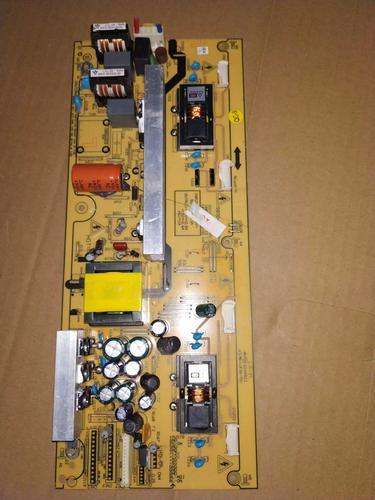

（图片来源网络，侵删）
| 故障现象 | 可能的原因 | 检查重点 |
|---|---|---|
| 完全不通电，指示灯不亮 | 电源问题（初级或次级）、保险丝熔断、电源管理芯片故障、负载短路 | 保险丝 F1、电源IC（如NCP1392/NCP1377）、整流桥、开关管（如K2645）、PFC电路 |
| 指示灯亮，但不开机，无图像无声音 | 逻辑供电问题、CPU/主芯片工作条件不满足、负载短路（背光、屏） | 3V、5V、12V、24V等电压输出、复位电路、晶振、主芯片（如MSD6A358）、背光电路 |
| 指示灯亮，屏幕亮一下就黑（保护） | 背光驱动电路故障、过流/过压保护、屏驱动板问题 | 背光驱动IC（如OZ9926/OZ9928）、背光升压电感、MOS管、背光电容、电流检测电阻 |
| 图像正常，无声音 | 音功放IC故障、音频静音电路、主芯片音频输出部分 | 音频功放IC（如TDA7492/LM4880）、静音控制三极管、主芯片到功放的音频线路 |
第二部分：维修工具与准备工作
-
必备工具：
- 万用表： 数字万用表，用于测量电压、电阻、通断。
- 示波器： 专业维修必备，用于观察开关波形、控制信号,是找到疑难杂症的关键。
- 电烙铁和焊台： 最好有温度调节功能,用于拆焊元件。
- 热风枪： 用于拆焊芯片。
- 常用配件： 同型号保险丝、优质电容（特别是高压电解电容）、常用三极管/MOS管、导线。
- 隔离变压器： 非常重要！ 为了安全，维修时最好使用隔离变压器，将电视与市电隔离,防止触电和烧坏仪器。
-
安全第一：
- 断开电源后，等待大容量电容（如PFC电路的400V电容）充分放电，可以用大功率电阻（如1KΩ/5W）的两个引脚去接触电容的正负极进行放电。
- 在通电测试时，手不要随意触碰电路板上的元件和焊点,特别是高压部分。
第三部分：详细维修流程与常见故障点
目视检查
断开电源，拔下所有排线，仔细观察主板,看是否有：
- 烧黑的元件： 检查保险丝、电阻、电容、IC等是否有发黑、炸裂的痕迹。
- 鼓包或漏液的电容： 这是最常见的故障点之一，尤其是高压大容量的电解电容,重点检查电源部分和背光部分的电容。
- 虚焊或脱焊的引脚： 检查较大的IC（如电源IC、主芯片、背光IC）的引脚是否有虚焊。
不通电故障的排查（现象1）
这是最常见的故障,通常是电源初级部分出问题。

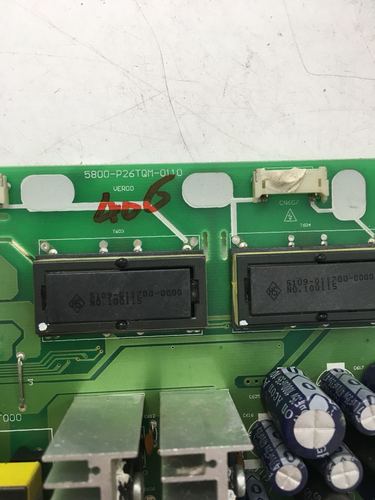

（图片来源网络，侵删）
-
测量保险丝 F1：
- 保险丝熔断发黑： 说明电路存在严重短路，重点检查以下元件：
- 整流桥（BR1）： 容易击穿短路。
- PFC开关管（如K2645, Q801）： 这是最高概率的故障点，通常会因为驱动电路问题或自身质量问题击穿，用万用表二极管档测量D-S极是否短路。
- 主开关管（如K2645, Q802）： 同样容易击穿。
- 市电输入回路的压敏电阻（THR1）： 如果雷击或电压不稳,会击穿短路。
- 保险丝熔断但发黑不严重： 可能是瞬间冲击或电容老化。
- 保险丝完好： 问题出在电源的次级或控制电路。
- 保险丝熔断发黑： 说明电路存在严重短路，重点检查以下元件：
-
保险丝完好，但无电压输出：
- 测量PFC电路输出端（通常在400V滤波电容C807两端）电压：
- 无电压（约300V）： 说明PFC电路未工作，检查PFC控制IC（如NCP1392）、其外围电路（如启动电阻、反馈电阻）、以及PFC开关管驱动电路。
- 有400V电压： 说明PFC电路工作正常，问题在DC-DC变换电路。
- 测量DC-DC变换电路的输出：
- 检查主电源IC（如NCP1377）的供电、VCC、反馈脚（FB/COMP）电压是否正常。
- 检查主开关管（Q802）是否正常。
- 检查次级整流二极管和滤波电容是否损坏。
- 测量PFC电路输出端（通常在400V滤波电容C807两端）电压：
指示灯亮但不开机的排查（现象2）
这种情况说明电源的5V或3.3V待机电路基本正常,问题在主工作系统。
-
测量主芯片（MSD6A358）的供电：
（图片来源网络，侵删）- 检查主芯片各路供电（如3.3V, 1.2V, 1.8V等）是否正常，这些电压通常由多个LDO（低压差线性稳压器）或DC-DC模块产生，找到对应的稳压IC（如AP2112, AMS1117等）,测量其输入和输出电压。
-
测量主芯片的工作条件：
- 复位电路： 检查复位IC（如IMP811）或由三极管组成的复位电路，在开机瞬间是否有一个低电平-高电平的复位信号送给主芯片。
- 晶振： 测量主晶振（如24MHz）是否起振，可以用示波器观察波形，或用万用表测电压（通常在1.5V-2.5V之间，且两脚电压有微小差异）。
- boot引脚： 检查主芯片的启动模式设置引脚电压是否正常。
-
检查总线通信：
- 检查SDA和SCL两条总线线路，上拉电阻是否正常？是否有对地短路或虚焊？总线通信失败会导致CPU无法识别外围芯片,从而不开机。
屏幕亮一下就黑的排查（现象3）
这通常是背光保护电路启动。
-
测量背光驱动IC（如OZ9926）的供电和使能信号：
- 检查VCC、VIN等供电脚电压是否正常。
- 检查EN（使能）脚是否有高电平的使能信号,这个信号通常由主芯片控制。
-
测量升压电路：
- 背光需要高压（如24V升压到1000V以上）来点亮灯管。
- 检查升压电感、MOS管、高压二极管、高压电容是否损坏。
- 检查电流检测电阻（通常是一个很小的阻值，如0.1Ω-0.22Ω）是否阻值变大或开路，这个电阻是过流保护的关键,损坏后会导致保护。
-
检查灯板：
有时是屏幕背光板本身的问题，导致电流过大，触发主板保护，可以尝试断开灯板连接,看故障是否消失。
第四部分：创维26S15HM主板常见故障元件总结
根据大量维修案例，这款电视的“通病”主要集中在以下几个元件：
- 电源IC： NCP1392AN 或 NCP1377，这是电源的核心控制芯片，故障率较高，有时会击穿或性能下降,导致开关管工作异常。
- PFC/主开关管： **K2645
