电源板核心概述
长虹 LT3788 的电源板通常型号为 G1.G5.02 或类似编号，它是一个典型的反激式开关电源，主要功能是将交流 220V 电压转换成多路直流电压，为电视主板、背光板等提供能量。
（图片来源网络，侵删）
其输出的主要电压通常为：
- +24V (或 +32V)：为伴音功放和行扫描电路供电。
- +12V：为小信号处理电路、CPU 等部分供电。
- +5V (或 +5V-Stby)：为主控芯片和待机电路供电。
- +16V / +8V：为伴音功放供电（部分型号）。
核心控制芯片： 电源的“大脑”是一块厚膜电路，型号通常是 STR-F6656 或 STR-F6653，这是这款电源板最容易出故障的元件之一。
维修安全须知
维修开关电源有触电危险！请务必遵守以下安全规程：
- 隔离电源： 维修前，务必将电视电源线从插座上拔下。
- 放电操作： 拔掉电源线后，等待 5-10 分钟，让大滤波电容（C807/C808，通常在 400V/100μF 左右）上的高压自然放电。严禁直接用螺丝刀等金属工具去短路电容正负极来放电，这会损坏电容和电路板，产生巨大火花，非常危险。
- 使用隔离变压器： 最安全的方法是使用 1:1 的隔离变压器，将电视与市电电网隔离，防止二次回路触电。
- 假负载法： 在断开负载的情况下通电测试，必须使用假负载，否则极易再次烧毁电源。
- 单手操作： 通电测试时，尽量用一只手操作，另一只手不碰触任何金属部分，防止电流通过心脏。
常见故障现象与维修思路
故障现象 1：完全无反应，指示灯不亮
这是最常见的故障,通常意味着电源板自身未工作。
（图片来源网络，侵删）
维修步骤：
-
初步检查：
- 观察保险丝 F801（通常为 3.15A 或 4A）是否熔断。
- 保险丝熔断且发黑： 说明存在严重短路，重点检查以下元件：
- 整流桥 DB801： 是否击穿短路。
- 主滤波电容 C807/C808： 是否鼓包、漏液或击穿。
- 厚膜电路 IC801 (STR-F6656)： 是否击穿短路，这是重点怀疑对象！
- 开关管 Q801： 通常集成在厚膜 IC 内部，但厚膜损坏时它也一并损坏。
- 市电输入端的消磁电阻 TH801： 是否短路（但通常只导致保险丝熔断而不发黑）。
- 保险丝熔断但透明： 可能是瞬间浪涌电流冲击导致，可更换同规格保险丝后通电测试，但需警惕二次损坏。
- 保险丝完好： 说明后级电路没有严重短路，故障在电源的启动或反馈环路。
- 保险丝熔断且发黑： 说明存在严重短路，重点检查以下元件：
- 观察保险丝 F801（通常为 3.15A 或 4A）是否熔断。
-
保险丝完好，但电源不工作：
- 测量主滤波电容 C807 两端电压：
- 电压为 0V： 说明整流滤波前的电路有问题，检查电源线、保险丝、限流电阻（如果有）、整流桥。
- 电压为 300V 左右： 说明整流滤波正常，故障在启动电路或厚膜 IC 本身。
- 检查启动电路：
- 启动电路通常由一个高压限流电阻（如 R802, R803, 阻值约 270KΩ~680KΩ）和一个滤波电容（C810, 如 10μF/50V）组成，检查这两个电阻是否开路，电容是否失效，这是启动电路的常见故障点。
- 检查厚膜 IC (STR-F6656)：
- 测量 STR-F6656 的各个引脚对地电阻，特别是供电脚（1脚）和激励输出脚（3脚），与正常的板子对比，或查阅 datasheet，判断是否损坏，如果内部开关管击穿，会导致保险丝熔断；如果内部开路或性能不良，则电源无法启动。
- 检查反馈电路：
- 初级反馈： 检查光耦 IC802（如 PC817）是否正常，光耦是连接初级和次级的“信使”，损坏会导致电源保护性停振。
- 稳压控制： 检查取样电阻（如 R815, R816）和误差放大器 IC803（如 TL431）是否正常，它们负责检测输出电压并控制光耦，从而稳定电压。
- 测量主滤波电容 C807 两端电压：

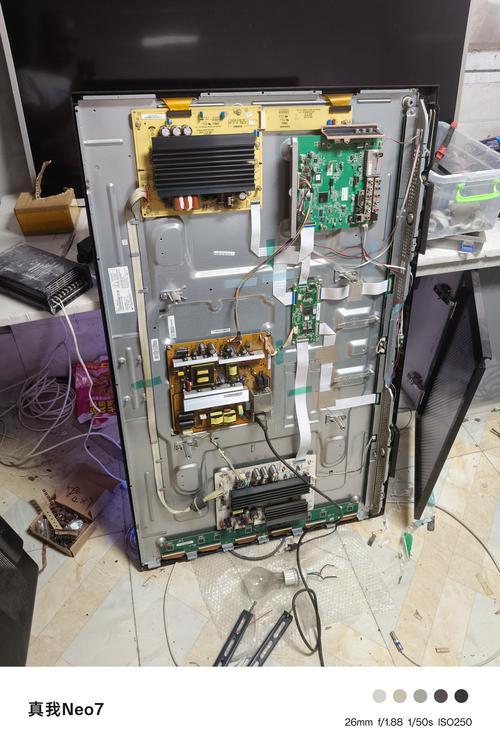

故障现象 2：有指示灯亮，但屏幕不亮，无伴音
这种情况说明电源板的待机 5V 电路工作正常，但主电源电路（PFC 或主开关电源）未启动或工作异常。
（图片来源网络，侵删）
维修步骤：
-
测量各路输出电压：
- 用万用表测量主电源输出的 +24V、+12V 等电压是否正常。
- 电压为 0V： 说明主电源未启动。
- 电压远低于正常值（如只有 1-2V）： 说明电源处于轻载保护或短路保护状态。
- 电压不稳定，跳动： 说明反馈环路或负载有问题。
-
判断是电源问题还是负载问题（使用假负载法）：
- 断开负载： 将电源板从主板上断开，找到 +24V（或 +12V）的输出端。
- 连接假负载： 接上一个合适的功率电阻作为假负载，对于 +24V 输出，可以使用一个 10Ω/50W 的水泥电阻（功率要足够大）。
- 通电测试：
- 如果接上假负载后,电压恢复正常（如 +24V），则说明故障在负载侧（即主板或背光板有短路或漏电）。
- 如果接上假负载后,电压依然为 0 或很低，则说明故障在电源板本身。
-
电源板自身故障排查：
- 检查 PFC 电路（如果该电源有）： 长虹 LT3788 的电源可能没有主动式 PFC，但有被动式 PFC（电感），如果有的话，检查 PFC 控制芯片（如 NCP1653）和开关管。
- 检查主开关电源的振荡和驱动：
- 重点检查厚膜 IC STR-F6656 的供电脚（1脚）电压是否正常（启动后通常在 10-20V 波动），如果电压为 0，可能是启动电阻或供电限流电阻开路。
- 检查其激励输出脚（3脚）是否有脉冲信号输出（需要示波器，新手可跳过）。
- 检查过流检测电阻（R811，通常在源极上，阻值很小，如 0.22Ω/2W）是否开路或变值，这是保护电路的一部分，开路会导致电源无法启动。
- 检查次级整流滤波电路：
- 检查次级的肖特基二极管（如 D803, D804）是否击穿。
- 检查次级的滤波电容（如 C830, C831）是否失效或鼓包。
关键元件检测方法
| 元件型号 | 位置/作用 | 检测方法 |
|---|---|---|
| STR-F6656 | 厚膜电路，电源核心 | 测阻值： 用二极管档测 1 脚对 2、3、4 脚的正反向电阻，正常应有充放电现象，2、3 脚对地阻值应较大，2. 测压： 测 1 脚电压，启动后应有电压，3. 代换： 怀疑损坏时，直接更换，这是最常见的“易损件”。 |
| 光耦 PC817 | 反馈耦合 | 测阻值： 测 1-2 脚（发光管）和 3-4 脚（光敏三极管）的正反向电阻，发光管应具有二极管特性，光敏三极管 C-E 极间电阻应随 1-2 脚通电而变化，2. 代换： 可用 PC817、PC817A、LTV817 等直接代换。 |
| 误差放大器 TL431 | 精密稳压 | 测压： 测 R 脚（参考端）电压，应为 2.5V，2. 代换： 可用 KA431、TL431ACP 等直接代换。 |
| 整流桥 DB801 | 交流转直流 | 用二极管档测其四个引脚，每两个交流脚之间应导通，直流正极对交流两脚、直流负极对交流两脚也应单向导通。 |
| 主滤波电容 C807/C808 | 储能滤波 | 目测： 看是否鼓包、漏液，2. 测压： 断电后测两端电压，应接近 300V，3. 代换： 容量和耐压值必须大于或等于原值。 |
| 肖特基二极管 | 次级整流 | 用二极管档测其正反向压降，正向压降应在 0.2V-0.5V 之间，反向应显示“OL”或无穷大。 |
总结与建议
- 先保险，后负载： 修电源，第一步永远是看保险丝。
- 先静态，后动态： 先在不通电的情况下测量电阻，判断有无明显短路，再通电测量电压。
- 先电源，后负载： 怀疑整机有问题时，先断开负载，用假负载法判断故障在电源板还是主板/背光板。
- “三剑客”是重点： 厚膜 IC (STR-F6656)、光耦、TL431 是这款电源的“三大易损件”，维修时应首先检查它们。

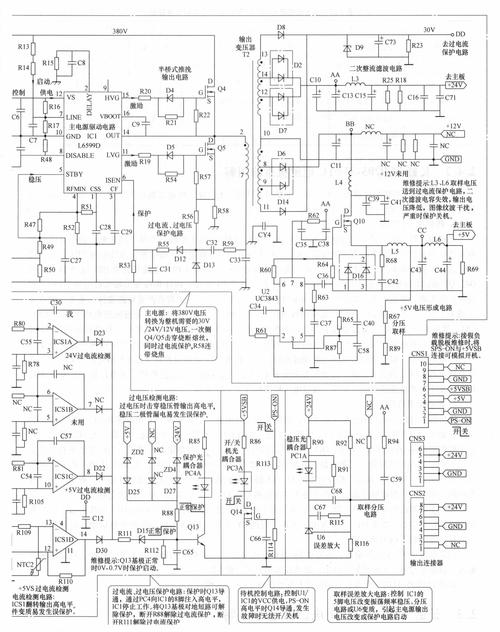

- 善用图纸和资料： 搜索“长虹 LT3788 电源板原理图”或“G1.G5.02 电源原理图”，能让你对电路结构有更清晰的认识。
- 备件： 维修这种老机器，建议常备一些通用元件，如 STR-F6656、PC817、TL431、保险丝、整流桥、肖特基二极管等。
希望这份详细的维修指南能帮助你成功修复长虹 LT3788 电视，维修过程需要耐心和细心，祝你成功！
