维修电源有触电风险，内部高压电容即使断电后仍可能储存致命电荷，如果您没有相关的电子维修经验和工具，强烈建议直接更换电源或寻求专业维修人员的帮助。

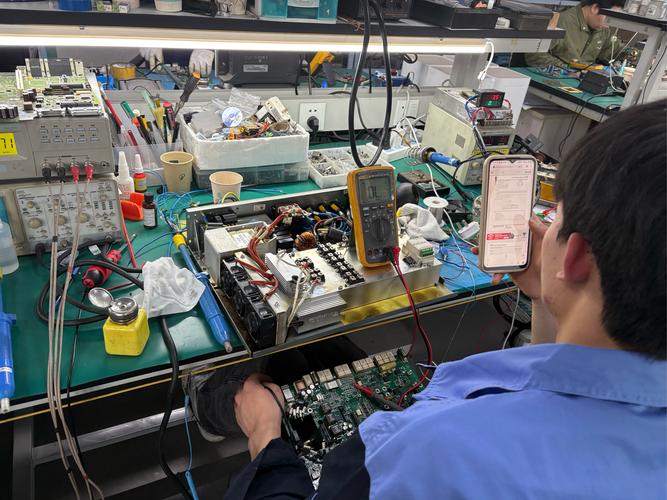

（图片来源网络，侵删）

以下是针对 DPS-1200FB 电源维修的详细步骤、常见故障和排查思路。

第一步：安全准备（至关重要！）

断电并放电：
- 将电源从服务器上拔下,并断开所有交流输入线。
- 必须进行放电操作！ 找一个功率较大的（如5W以上）电阻，或者用一个带绝缘柄的螺丝刀，分别去短接电源主滤波电容（通常是两个很大的圆柱形电容）的两个引脚，持续几秒钟，确保其完全放电。这是防止维修过程中触电的关键步骤！
准备工具：
- 基础工具： 十字/一字螺丝刀、尖嘴钳、镊子。
- 测量工具： 数字万用表（必备）、示波器（高级，用于观察波形）。
- 焊接工具： 电烙铁（建议用恒温烙铁，功率60W以上）、焊锡、松香、吸锡器或吸锡线。
- 其他： 绝缘胶带、酒精、小刷子（用于清洁）。
拍照和记录：

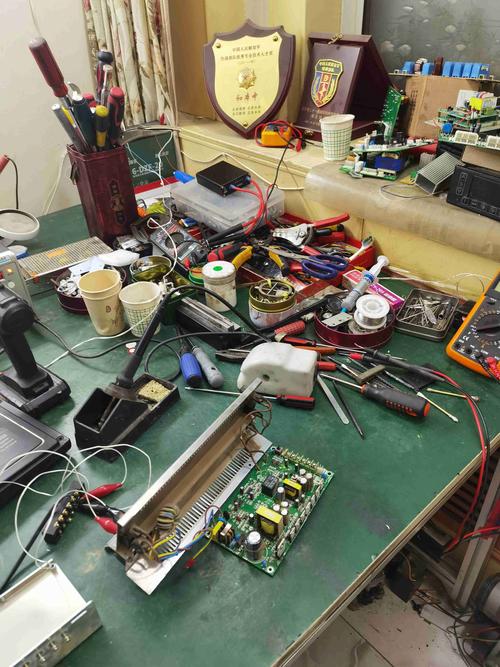

（图片来源网络，侵删）
- 在拆卸任何部件前，用手机拍下内部结构、各连接线的位置、元件的布局，这会是你重新组装的“地图”。
- 对于一些可调电阻（电位器）或关键元件，可以提前测量其阻值或标记位置,方便恢复。

第二步：外观检查与初步诊断

目视检查：
- 外壳： 检查有无烧焦、变形、裂痕的痕迹。
- 保险丝： 打开电源外壳（通常需要拧下几颗螺丝），找到交流输入端的保险丝（通常在输入滤波电路附近），用万用表电阻档测量其是否导通，如果保险丝熔断，说明电路存在严重短路故障，必须先排除短路点才能更换新保险丝,否则新保险丝会立刻再次熔断。
- 关键元件： 检查大的电解电容（主滤波电容、PFC电容）有无鼓包、漏液，检查功率管（如MOSFET、IGBT）、整流桥、变压器等有无烧毁、炸裂的痕迹。
- PCB板： 检查PCB板上是否有烧黑的区域、虚焊的焊点。
“假负载”测试（可选，但推荐）：
- 为了判断电源是否能启动,可以做一个简单的假负载测试。
- 方法： 断开电源所有输出线（连接主板的24pin、CPU 8pin、PCIe等），只保留交流输入线和主板接头（24pin）。
- 在24pin主板的接头中，将 PS_ON（通常是绿色线）和任一 COM（黑色地线）引脚短接，这相当于告诉电源“启动”。
- 接通交流电，观察电源风扇是否转动，用万用表测量各组输出电压（+12V, +5V, +3.3V）是否正常。
- 正常值参考：
  - +12V: ±5% (即11.4V - 12.6V)
  - +5V: ±5% (即4.75V - 5.25V)
  - +3.3V: ±5% (即3.135V - 3.465V)
- 如果电压正常，说明电源基本功能正常，问题可能出在服务器主板或连接线上，如果电压无输出或严重偏离,则问题在电源内部。

第三步：常见故障及维修思路

根据维修经验，DPS-1200FB的常见故障点主要集中在以下几个部分：

故障现象1：完全无反应，风扇不转，保险丝熔断

原因分析： 存在严重的短路故障。
排查步骤：
1. 检查输入整流桥： 用万用表二极管档测量整流桥的四个二极管,看是否有击穿短路。
2. 检查PFC（功率因数校正）电路：
  - 检查PFC开关管（通常是MOSFET，型号如STP20NM60）是否击穿，用万用表二极管档测量D-S极,应为单向导通。
  - 检查PFC驱动IC（如NCP1653等）及其周边元件（如电阻、电容）是否异常。
  - 检查PFC大电感和PFC输出的大电容是否短路。
3. 检查主变换电路：
  - 检查主开关管（通常是半桥或全桥结构，MOSFET）是否击穿。
  - 检查变压器初级线圈是否对地短路。
4. 检查副边整流管： 检查+12V、+5V等输出端的肖特基二极管或MOSFET整流管是否击穿。

故障现象2：保险丝完好，但电源无输出，风扇不转

原因分析： 电源启动电路或保护电路动作。
排查步骤：
1. 检查辅助电源电路： 这是电源能“唤醒”的关键电路，通常由一个小变压器（辅助变压器）和相关的稳压IC（如TL431）和光耦（如PC817）组成。
  - 检查辅助变压器初级、次级是否开路。
  - 检查副边的稳压IC（如TL431）和光耦是否正常工作。
  - 检查为PWM主控芯片（如UC384x系列或专用芯片）供电的VCC电压是否正常。
2. 检查PWM主控芯片及外围电路：
  - 检查主控芯片的供电引脚（VCC）是否有电压。
  - 检查其使能引脚（如EN）是否被拉低。
  - 检查其输出驱动信号引脚是否有正常的PWM波输出（示波器是必备工具）。
  - 检查其外围的振荡电阻、电容是否正常。
3. 检查保护电路：
  - 过压/过流/过热保护： 检查相关的电压比较器（如LM393）或分压电路，有时是某个取样电阻或电容失效,导致保护电路误触发。

故障现象3：电源“打嗝”（风扇转一下停一下，发出“咔哒”声）

原因分析： 电源启动后，由于某个问题（如过流、过压）导致保护电路动作，电源尝试启动，再次保护,循环往复。
排查步骤：
1. 假负载测试： 按照第二步的方法进行假负载测试，如果假负载下能正常输出,说明是服务器负载过重导致保护。
2. 检查输出整流电路： 重点检查+12V输出端的整流肖特基二极管或MOSFET,是否有轻微漏电或性能不良。
3. 检查滤波电容： 检查输出端的电解电容是否老化、ESR（等效串联电阻）增大,导致带载能力下降。
4. 检查PWM控制环路： 电压或电流反馈环路出现问题，导致PWM信号不稳定,这通常需要示波器来追踪反馈信号和PWM波形。

故障现象4：输出电压偏低或偏高

原因分析： 电压反馈环路出现问题。
排查步骤：
1. 检查电压取样电阻： 在输出端和地之间，通常由几个精密电阻串联组成分压网络，为TL431或PWM芯片提供反馈电压,检查这些电阻是否变值。
2. 检查TL431和光耦： 这是电压调节的核心，用万用表测量TL431的R、K、A三个引脚的电压，判断其是否工作正常,检查光耦内的发光二极管和光敏三极管是否正常。
3. 检查PWM芯片的反馈引脚： 测量PWM芯片电压反馈引脚的电压,看是否在正常范围内。

第四步：总结与建议

从简到繁： 维修时遵循“先外后内、先易后难”的原则，先检查保险丝、电容等明显元件，再深入到驱动、控制电路。
善用工具： 万用表是基础，但示波器是解决疑难杂症的“火眼金睛”，没有示波器,很多动态问题很难判断。
寻找资料： 尝试在网上搜索DPS-1200FB的原理图和维修手册，有了图纸,排查思路会清晰很多。
元件替换： 对于怀疑损坏的电容、二极管、电阻等，可以直接替换，对于芯片，如果确定损坏，再进行更换，更换MOSFET或IGBT时，注意型号参数和安装方式（散热片是否需要导热硅脂）。
安全第一： 始终将安全放在首位，不确定时，宁可放弃,也不要冒险。

最后的建议： 对于非专业人士，DPS-1200FB这样的电源维修难度很高，即使你成功修复了，其稳定性和寿命也可能不如原厂，如果电源价值不高，最经济、最安全、最省心的方法还是直接更换一个新的或二手认证的电源。

希望这份指南能对你有所帮助！祝维修顺利。
