引言：海信HDP2433，一代经典彩电的“复活”之路
海信HDP2433作为一款曾经风靡市场的24英寸高清液晶电视,以其稳定的性能和亲民的价格，走进了千家万户，随着电子元器件的老化，许多用户遇到了“罢工”的烦恼：屏幕不亮、图像闪烁、声音正常但没画面……当官方售后维修成本高昂或维修点难寻时，一份详尽的维修资料就成了“救命稻草”。
本文正是为所有拥有或正在维修海信HDP2433电视的朋友准备的,作为一名深耕家电维修领域十余年的专家，我将结合海信HDP2433的技术特点，系统梳理其核心维修资料，并分享实战故障排除思路，无论你是专业维修工程师，还是DIY爱好者，相信都能从中获益。
第一章：核心维修资料宝库——你需要的都在这里
要维修一台精密的电子设备,手头有“地图”和“工具”至关重要，以下是海信HDP2433维修必备的核心资料，我将逐一解析其获取方法和应用价值。
1 电路图：维修的“作战地图”
电路图是维修的基石,它清晰地标注了电视内部各个元器件的型号、参数、连接关系以及信号流向，没有电路图，维修就如同盲人摸象。
-
核心图纸类型：

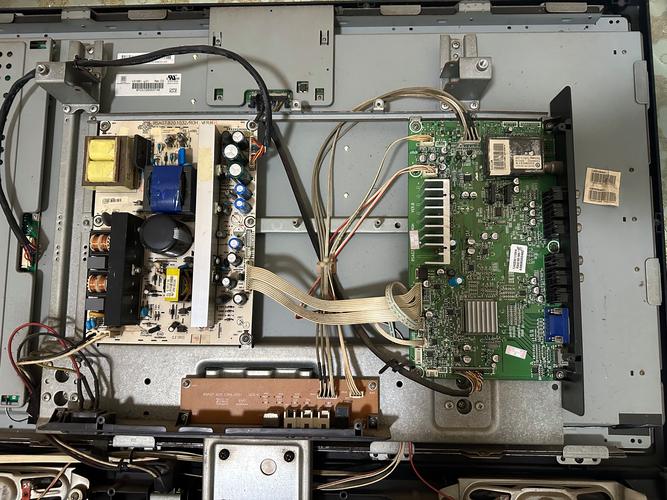

- 主板电路图： 这是最重要的图纸，包含了核心的信号处理、电源控制、CPU控制等电路，对于HDP2433，你需要重点关注其主板上的主芯片（如解码芯片、主控芯片）及其周边电路。

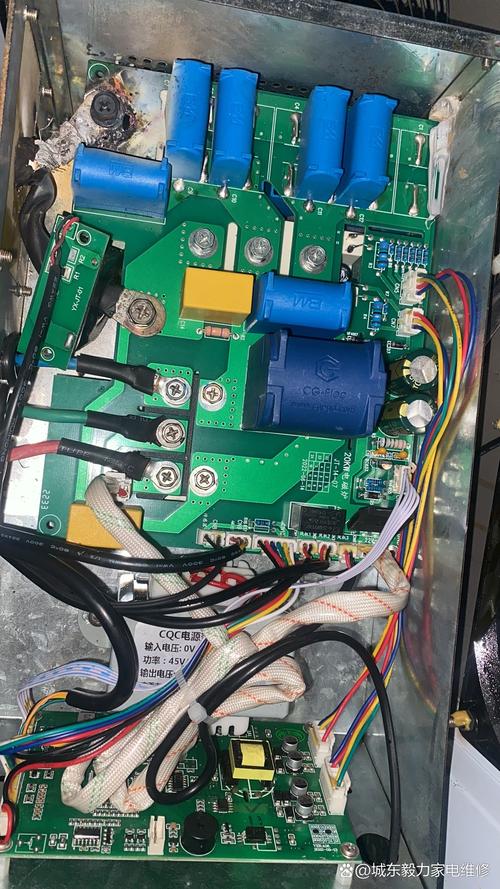

- 电源板电路图： 负责将220V交流电转换为各路直流电压，为整机供电，常见的故障如“三无”（无光栅、无图像、无声音），首要排查的就是电源板。
- 逻辑板/驱动板电路图： （部分型号可能集成在主板）负责驱动液晶屏，产生特定的电压信号，如果出现“花屏”、“竖线”、“黑屏但背光亮”等现象，逻辑板是重点怀疑对象。
- 背光板电路图： 控制LED灯条的点亮和亮度调节，故障表现为“黑屏但伴音正常”，通常与背光板有关。
-
如何获取：
- 专业维修论坛/网站： 如“家电维修论坛”、“迅维网”等，是维修资料最集中的地方，通常需要注册或论坛币下载。
- 百度网盘/阿里云盘搜索： 直接搜索关键词“海信HDP2433 电路图 PDF”，可能会找到热心网友分享的资源。
- 注意： 下载的图纸请务必核对版本号，确保与你的电视型号完全一致。
2 维修手册/原理图：深度理解的“教科书”
维修手册比普通电路图更进阶,它不仅包含图纸，还详细介绍了电视的工作原理、信号流程、各测试点的正常电压波形，以及详细的拆卸和安装步骤。
- 核心价值：
- 快速定位： 手册中通常会列出常见故障现象与可能的原因，帮助你缩小排查范围。
- 标准作业： 提供规范的拆装流程，避免因操作不当造成二次损坏。
3 IC芯片资料：元器件的“身份证”
当怀疑某个芯片（如电源IC、主控CPU、视频解码芯片）损坏时，你需要查阅其官方数据手册。
-
- 引脚定义： 每个引脚的功能（电源、接地、输入、输出、控制信号等）。
- 电气特性： 正常工作时的电压、电流范围。
- 典型应用电路： 参考官方推荐的电路设计，判断原厂电路设计是否存在缺陷。
-
如何获取： 在“Datasheet 库”网站或直接在搜索引擎输入“芯片型号 + datasheet”即可找到。
第二章：海信HDP2433常见故障分析与排除实战
有了资料作为后盾,我们就可以开始实战了，以下是我根据维修经验总结的HDP2433几种高发故障及其排查思路。
故障现象一：三无（无光栅、无图像、无声音）
这是最严重的故障,通常意味着整机供电系统出了问题。
- 排查流程：
- 观察待机指示灯：
- 指示灯不亮： 故障点在电源板的初级电路或市电输入部分，重点检查保险管是否熔断、市电滤波电路、桥堆、PFC（功率因数校正）电路、主开关电源IC（如OB2268、OB3312等，需查阅图纸确认）及其外围元件，这是最常见的故障点。
- 指示灯亮（红色）： 说明电源板的低压供电（如+5VSTB）正常，但主电源未启动或负载有严重短路。
- 测量关键电压：
- 使用万用表测量电源板输出的+24V、+12V、+5V等电压是否正常，若无输出，说明电源板故障。
- 若电压输出正常,但整机仍三无，则可能是主板或逻辑板存在短路，导致电源进入保护状态，此时可尝试断开主板与电源板的连接（拔掉排线），看电压是否恢复，若恢复，则故障在主板。
- 观察待机指示灯：
故障现象二：有声无图（伴音正常，黑屏）
这说明电视的信号处理、解码、音频部分以及电源系统基本正常，问题出在图像显示部分。
- 排查流程：
- 观察背光：
- 在黑暗环境下，仔细观察屏幕： 如果能看到非常暗的图像轮廓，说明背光未点亮。
- 完全看不到任何光： 背光可能未工作。
- 检查背光板：
- 测量背光板供电（通常是+24V）和背光使能信号（BL-ON, EN）是否正常送到，这些信号在主板和背光板的连接器上都有标注，查阅图纸即可找到。
- 若供电和使能信号正常,但背光不亮，则故障在背光板本身，常见故障元件为背光驱动IC（如OZ9926GN等）、升压电感、输出电容、LED灯条损坏等，可使用示波器测量驱动IC的输出波形。
- 检查逻辑板/驱动板：
- 如果背光正常点亮,但屏幕仍是黑的，则很可能是逻辑板故障，逻辑板负责处理LVDS信号并驱动像素点。
- 重点检查逻辑板的供电、LVDS输入插座是否松动或氧化，若排线正常，则可能是逻辑板上的DC-DC转换芯片或TCON芯片损坏。
- 观察背光：
故障现象三：图像异常（花屏、竖线、横线、图像闪烁）
这类故障通常与信号传输或液晶屏本身有关。
- 排查流程：
- 信号源判断： 切换不同的信号源（如HDMI、AV、TV），看故障是否只在特定信号源下出现，如果是，则可能是接口或相关解码电路问题。
- 检查排线： 仔细检查主板到逻辑板、逻辑板到液晶屏的排线是否插紧、有无弯折或损坏，排线接触不良是导致花屏、竖线的常见原因。
- 判断故障范围：
- 花屏、马赛克： 多为数字信号处理问题，可能是主板上的DDR内存、主控芯片或逻辑板上的TCON芯片故障。
- 固定竖线/横线： 如果线条位置固定，很可能是液晶屏本身损坏（LCD屏出现坏线），维修价值较低，建议更换屏幕。
- 图像闪烁： 可能是供电电压不稳，或排线接触不良导致信号传输不稳定。
第三章：维修安全与注意事项
维修家电,安全第一！请务必遵守以下原则：
- 断电操作： 在进行任何检测前，务必拔下电源插头，并等待电源板上的大电容（C907等，需查阅图纸）
