ML4824 是一款功能非常强大的电流模式 PWM 控制器，常用于高性能的 DC-DC 开关电源、DC-AC 逆变器等场合，它的引脚功能较多，内部集成了误差放大器、振荡器、PWM 比较器、逻辑控制等，维修时需要系统性地分析。
（图片来源网络，侵删）
在进行任何维修操作前，务必确保电源已断开，并给高压电容（如输入滤波电容）充分放电，以防触电或损坏万用表等工具。
第一步：准备工作与安全措施
- 断电与放电： 拔掉电源线，使用万用表的电阻档或大功率电阻对大容量电容（如输入端的 400V 滤波电容）进行放电。
- 工具准备：
- 数字万用表（必备，用于测电压、电阻、二极管）
- 示波器（强烈推荐，用于观察 PWM 波形、开关波形等关键信号）
- 可调直流稳压电源（用于为待修板子提供安全的、可限流的低压供电）
- 电烙铁、吸锡器、焊锡丝
- 替换的元器件（ML4824 芯片、输出整流二极管、MOSFET/IGBT、关键电阻电容等）
- 图纸与资料： 找到该设备的具体电路原理图，如果没有，可以寻找 ML4824 的官方数据手册（Datasheet）作为参考，理解其引脚功能和内部框图。
第二步：初步检查与“望闻问切”
-

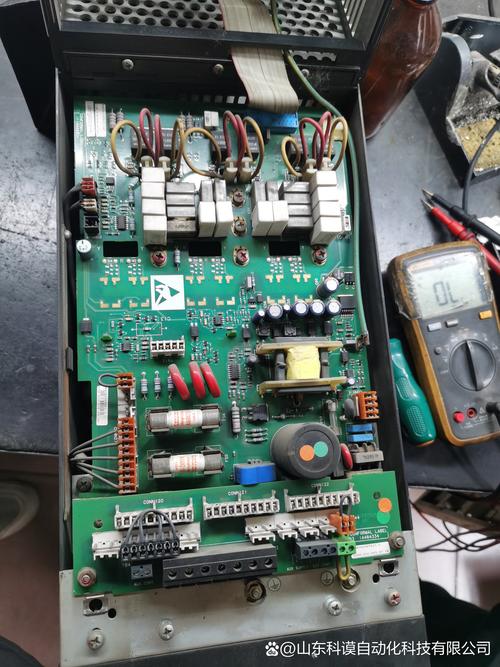

目视检查：

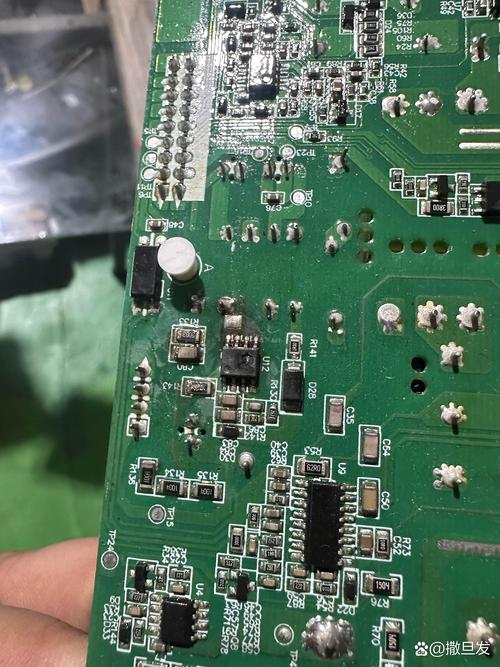

- 外观： 观察电路板是否有明显的烧焦、发黑、鼓包的元器件。
- 虚焊/冷焊： 检查 ML4824 芯片、功率器件（MOSFET/IGBT）、变压器、电感等大器件的焊点是否有裂纹或虚焊。
- 保险丝： 检查输入保险丝是否熔断，如果熔断，说明后级存在严重短路，不能贸然通电测试。
- 电容： 检查电解电容是否有漏液、顶部鼓包现象。
-
闻： 闻一下电路板是否有烧焦的异味，这有助于定位故障区域。
-
问： 向设备使用者了解故障现象，
（图片来源网络，侵删）- 是完全没反应（指示灯不亮）？
- 是输出电压偏低或偏高？
- 是输出电压不稳定,有波动？
- 是有异常响声或气味？
第三步：关键电路分段检查
ML4824 的应用电路通常可以分为几个关键部分，我们可以分段进行排查。
供电电路
这是所有电路工作的基础,ML4824 需要一个稳定的工作电压（通常是 Vcc 引脚，如 12V-20V）。
-
检查点：
- Vcc 引脚 (Pin 15)： 使用万用表测量 ML4824 的 Vcc 引脚电压是否正常，如果为 0V，说明供电电路有问题。
- 供电来源： 追踪 Vcc 电压的来源，它可能来自：
- 一个独立的辅助电源变压器。
- 主变压器的一个辅助绕组（通过整流滤波后得到）。
- 启动电阻： 检查从高压输入端到 Vcc 之间的启动电阻（通常是一个阻值较大的电阻，如 100kΩ ~ 1MΩ），这个电阻如果开路，芯片就无法启动。
- Vcc 滤波电容： 检查 Vcc 引脚附近的滤波电容是否失效或容量下降。
- Vcc 稳压/钳位电路： 有些电路会有一个稳压管（如 15V 或 18V）或三极管来为 Vcc 电压进行钳位，防止过高电压击穿芯片，检查这些元件是否正常。
-
维修思路： Vcc 电压异常，从后往前排查，先检查 Vcc 滤波电容，再检查启动电阻，最后是辅助电源绕组或辅助变压器本身。
（图片来源网络，侵删）
输入与功率级电路
这部分是能量的通道,也是故障的高发区。
-
检查点：
- 输入保险丝： 如果熔断，说明后级存在短路。
- 输入整流桥： 用万用表的二极管档测量整流桥的四个二极管是否击穿短路。
- 输入滤波电容： 测量其容量是否正常，是否漏电。
- 功率开关管 (MOSFET/IGBT)： 这是最容易损坏的元件之一，将其从电路板上焊下（或至少断开栅极驱动），用万用表的二极管档测量其三个极之间是否击穿短路，D-S, D-G, S-G 之间在正常情况下都应有一定阻值或呈二极管特性，不应完全短路。
- 变压器/电感： 检查初级、次级绕组是否通断，用万用表蜂鸣档测量，应导通，对于变压器，还可以用测量电感量的方法判断。
-
维修思路： 如果保险丝熔断，重点检查整流桥、功率开关管、输入滤波电容是否击穿，更换保险丝前，必须确认短路故障已排除。
ML4824 芯片本身及其外围电路
如果前两级供电和功率级都正常,但电路依然不工作，那么问题很可能出在 ML4824 或其控制电路上。
-

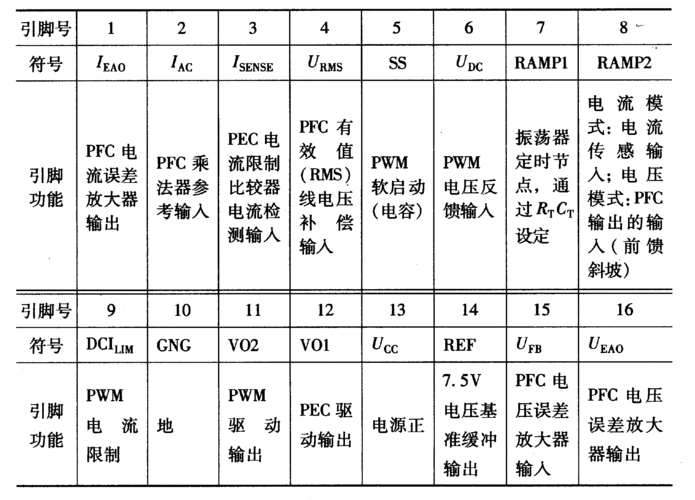

关键引脚检查（使用万用表或示波器）：
- Vcc (Pin 15) & GND (Pin 1): 确认供电正常。
- 软启动 (Pin 8 - SS): 此引脚通常接一个电容到地，检查电容是否漏电或短路，如果此脚被拉低，芯片会被锁定在软启动状态。
- 使能 (Pin 7 - EN/UVLO): 此引脚用于使能或关闭芯片，检查其电压是否正常，通常高于某个阈值（如 1.8V）芯片才工作，如果电压过低，检查外部电路。
- 电流检测输入 (Pin 3 - CS): 这是电流模式控制的核心！ 此引脚电压反映了开关管的电流，如果此引脚电压过高（超过 1V 的阈值），芯片会关闭输出，检查：
- 电流检测电阻： 这个串联在开关管源极/发射极的小电阻（通常很小，如 0.1Ω - 0.01Ω）是否开路或阻值变大？开路会导致此脚电压异常高，使芯片保护。
- 滤波电容： 此引脚到地通常有一个小电容（如 1nF - 100nF），用于滤除噪声，如果此电容短路，也会导致问题。
- 电压反馈输入 (Pin 2 - FB/COMP): 这是电压闭环的反馈点，连接了误差放大器的输出。
- 检查电压： 此引脚的电压直接反映了输出电压的状况，正常工作时，它应该是一个稳定的直流电压（通常在 2.5V 左右，具体看设计）。
- 检查光耦/TL431： 如果这是一个隔离电源，此引脚会通过一个光耦连接到次级，检查光耦是否损坏，TL431 精密稳压源是否正常工作，如果光耦的发光二极管或光敏三极管短路/开路，会导致反馈异常。
- 振荡器 (Pin 4 - RT, Pin 5 - CT): 这两个引脚外接电阻和电容，决定开关频率，检查 RT 和 CT 电阻电容的值是否正确或损坏，如果振荡器不工作，芯片就没有 PWM 输出。
- 输出驱动 (Pin 12 - OUT, Pin 13 - GDRV):
- OUT (Pin 12): 这是主输出的 PWM 驱动信号，用示波器观察，应该能看到一个幅值接近 Vcc 的方波，频率与振荡器频率一致。
- GDRV (Pin 13): 这个引脚通常连接一个自举二极管和电容，用于为高端驱动提供浮地电源，如果自举电路失效，高端驱动将无法正常工作。
- 检查驱动波形： OUT 引脚没有波形，且其他供电、反馈、振荡都正常，那么很可能是 ML4824 芯片损坏，如果波形异常（如占空比不对、幅度不够），则检查自举电路和栅极电阻。
