第一部分：TDA4605-3 芯片简介与工作原理
芯片功能概述
TDA4605-3 是飞利浦公司生产的一次电源脉宽调制（PWM）控制器，它的核心作用是：

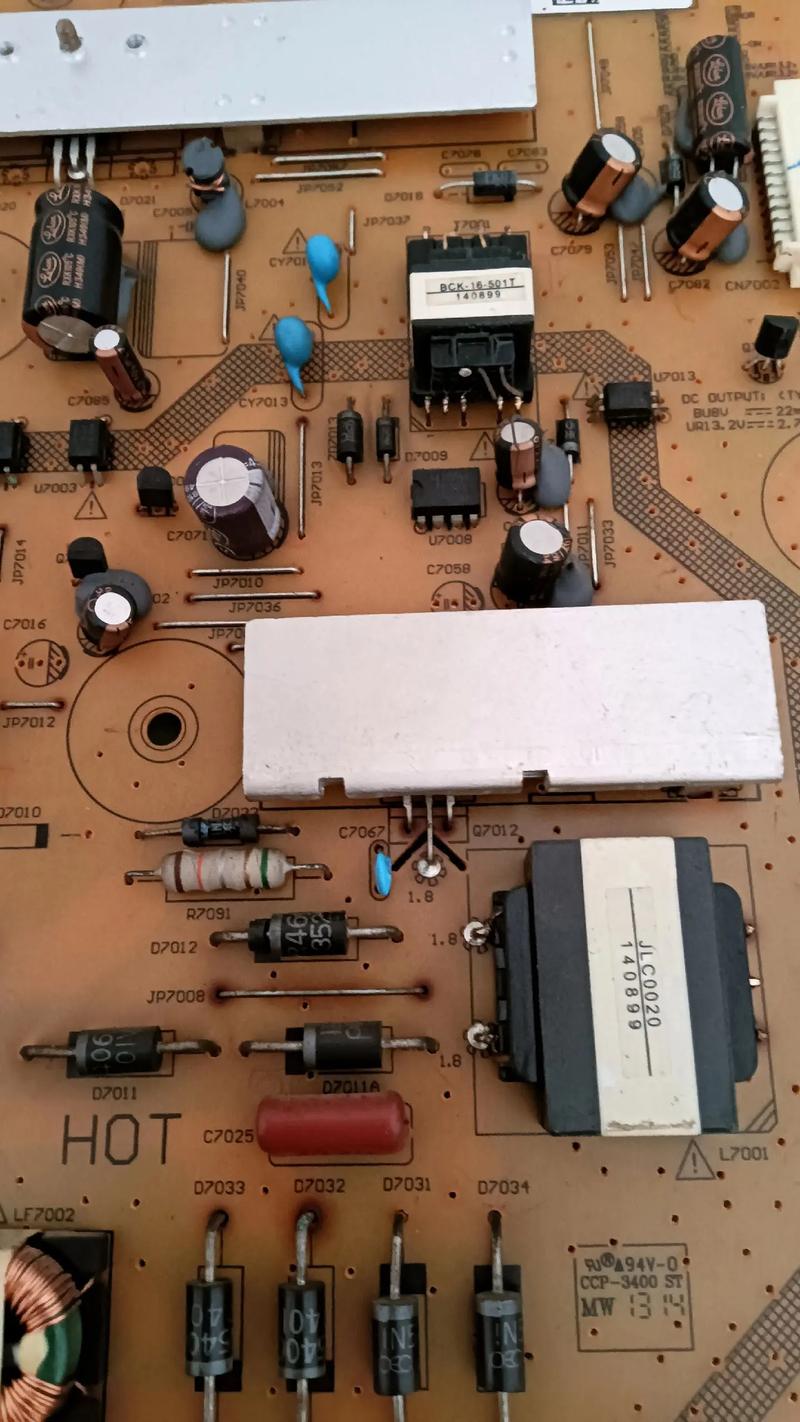

（图片来源网络，侵删）
- 启动控制：负责为电源的启动提供初始驱动信号。
- 稳压控制：通过检测输出电压，调整驱动脉冲的宽度，从而稳定输出电压。
- 过流保护：通过检测开关管的电流，在电流过大时关闭输出，保护开关管。
- 过压/欠压保护：在输入电压异常时，停止工作，保护电路。
内部框图（简化理解）
想象它内部有几个关键模块：
- 启动电路：上电时，通过一个内部的高阻值电阻给 VCC 脚提供微弱的启动电流。
- 振荡器：产生一个固定频率的锯齿波或三角波，作为PWM控制器的基础。
- 误差放大器：将“输出电压采样”与“内部基准电压”进行比较，产生一个误差电压。
- PWM 比较器：将误差电压与振荡器的信号进行比较，决定最终驱动脉冲的宽度。
- 驱动级：将比较器输出的逻辑信号放大，足以驱动外部的开关管（如MOSFET或三极管）。
- 保护逻辑：监控过流、过压等信号，一旦异常，会强制关闭驱动输出。
关键引脚功能
维修时,必须熟悉这几个引脚：
| 引脚 | 名称 | 功能描述 | 维修要点 |
|---|---|---|---|
| 1 | Isense (电流检测) | 连接到开关管的发射极/源极，通过一个电阻接地，用于检测开关管的电流。 | 关键脚，此脚电压过高（> 0.7V）会触发过流保护，芯片停止工作，测量此脚电压可以判断是否因过流而停振。 |
| 2 | GND (地) | 芯片地，所有电压测量的参考点。 | 必须确保与主地连接良好。 |
| 3 | Vstart (启动电压) | 启动脚，内部有高阻值电阻连接到 VCC。 | 关键脚，上电时，此脚电压需要达到启动阈值（> 1.8V），芯片才能开始工作。 |
| 4 | VCC (供电) | 芯片工作电源，正常工作后，由辅助绕组提供电压维持。 | 关键脚，电压过低（< 7V）会导致芯片停止工作，测量此脚电压可以判断芯片是否得到正常供电。 |
| 5 | Output (输出) | 驱动信号输出端，直接驱动开关管的基极/栅极。 | 关键脚，正常工作时应有脉冲信号，可以用示波器或带灯泡的假负载配合万用表测量。 |
| 6 | Feedback (反馈) | 电压反馈输入脚，连接到光耦或误差放大器。 | 关键脚，此脚电压决定了输出电压的高低，电压过低通常会导致输出电压过高，触发保护。 |
| 7 | Vref (基准电压) | 内部产生一个稳定的基准电压（通常为 2V），供误差放大器使用。 | 可用万用表测量，正常时应为 2V 左右，如果异常，芯片可能损坏。 |
| 8 | V-in (输入电压) | 主电压输入脚，连接到整流滤波后的高压直流。 | 此脚电压通常很高（+300V 左右），测量时需注意安全。 |
第二部分：维修前准备与安全须知
-
安全第一：
- 隔离变压器：维修开关电源，强烈建议使用隔离变压器，将设备与市电电网隔离，防止触电。
- 放电：在断电后，必须对大滤波电容（C807等）进行放电，因为里面储存着高压电。
- 单手操作：测量高压部分时，尽量单手操作，另一手不碰任何金属部分。
-
工具准备：
（图片来源网络，侵删）- 万用表（必备，最好有电压档、电阻档、二极管档）。
- 示波器（专业维修必备，能直观看到波形）。
- 稳压电源（可调的，用于模拟 VCC 供电）。
- 灯泡假负载（如 60W/220V 灯泡，用于判断电源是否带载正常）。
- 常用电子元件（保险管、整流桥、开关管、C807、电阻、电容等）。
第三部分：TDA4605-3 电源维修流程
遵循“由外到内，由简到繁”的原则。
外观检查与初步测量
- 看：观察保险管是否烧黑、炸裂，观察 TDA4605-3 芯片表面是否有鼓包、裂痕，观察周边电容（特别是 C807 滤波电容）是否鼓包、漏液。
- 测：
- 用万用表二极管档测量整流桥是否击穿。
- 测量开关管（Q801）的三个极间是否击穿。
- 测量 TDA4605-3 的 8 脚对地电阻，如果短路，说明后级电路有严重问题。
判断故障现象
- 完全无反应：指示灯不亮，风扇不转。
- “吱吱”叫：电源启动后立即进入保护状态，发出高频叫声。
- 输出电压低：有电压，但远低于正常值。
- 输出电压高：电压高于正常值，可能损坏负载。
核心排查 - 判断芯片是否工作
这是维修 TDA4605-5 电源的核心，芯片要工作，必须满足三个条件：有启动电压、有工作电压、有驱动输出。
-
测量 VCC 脚（4脚）电压：
- 上电瞬间测量：用万用表表笔接在 4 脚，然后通电，观察电压表。
- 电压瞬间上升到某个值（如 8-10V），然后迅速降为 0V：这说明启动电路工作，但无法维持，可能是启动电阻开路，或者辅助绕组整流二极管或滤波电容有问题。
- 电压一直为 0V：说明启动失败，检查启动电阻、VCC 整流滤波电路。
- 电压在 7V 左右，且稳定：说明芯片已正常工作，如果此时输出电压不对，问题可能在反馈环路。
- 电压 > 10V 且不断上升：说明反馈环路开路，芯片失去了控制，输出电压会失控，非常危险！应立即断电。
- 上电瞬间测量：用万用表表笔接在 4 脚，然后通电，观察电压表。
-
测量 Vstart 脚（3脚）电压：
（图片来源网络，侵删）正常上电时,此脚电压应 > 1.8V，如果为 0V，检查连接到 VCC 的启动电阻是否开路。
-
测量 Output 脚（5脚）波形：
- 有示波器：正常工作时，5脚应有清晰的 PWM 脉冲波形，如果波形异常（如无波形、波形幅度过低、频率不对），则芯片或其外围电路有问题。
- 无示波器：用万用表交流电压档测量 5 脚对地电压，正常时应有几伏的交流电压，如果为 0V，说明芯片没有输出驱动信号。
根据测量结果定位故障
情况A：VCC 电压为 0V 或瞬间升为 0V
- 重点检查：
- 启动电阻：连接市电火线与 VCC 之间的大阻值电阻（通常在 100kΩ ~ 1MΩ 之间），常见阻值为 270kΩ、330kΩ，此电阻易因电压高而烧断。
- VCC 整流滤波电路：检查 VCC 整流二极管（通常是快恢复二极管）是否击穿，滤波电容是否失效或短路。
- 开关管：如果开关管击穿，会导致 VCC 电路被短路。
情况B：VCC 电压正常（约 7-8V），但无输出电压或电压低
- 重点检查：
- Output 脚（5脚）：测量 5 脚有无驱动脉冲。
- 无脉冲：芯片已工作但无输出，可能是芯片本身损坏，或其外围元件（如5脚到开关管之间的电阻）开路。
- 有脉冲：说明驱动电路正常，问题可能在开关管或主变压器。
- 开关管（Q801）：检查开关管是否已击穿，用万用表测量其三个极间电阻。
- 主变压器（T801）：检查初级绕组是否开路。
- 反馈环路（6脚）：测量 6 脚电压，正常工作时，6 脚电压通常在 1.5V ~ 2.5V 之间，如果电压过低（接近0V），说明反馈环路可能开路（光耦损坏、稳压管损坏、取样电阻开路等），这会导致芯片认为输出电压过低，从而加大占空比，使输出电压升高，触发过压保护。
- Output 脚（5脚）：测量 5 脚有无驱动脉冲。
情况C：电源“吱吱”叫
- 现象分析：这是电源在“启动-保护-启动-保护”的循环，说明负载过重或电源本身有短路。
- 重点检查：
- Output 脚（5脚）：用示波器观察，会发现驱动脉冲很窄，然后停止。
- Isense 脚（1脚）：测量此脚电压，如果电压在启动瞬间就超过 0.7V，说明开关管电流过大，可能是：
- 开关管轻微软击穿。
- R801（电流检测电阻）阻值变大。
- 主变压器初级绕组匝间短路。
- 输出整流二极管：检查输出端的整流二极管是否击穿。
- 输出滤波电容：检查输出电容是否失效或漏电。
第四部分：常见故障案例与维修思路
-
保险管烧黑，整流桥、开关管击穿。
- 原因：通常由市电浪涌、负载短路引起。
- 维修：更换保险管、整流桥、开关管。必须检查 TDA4605-3 芯片是否被高压击穿，测量芯片各脚对地电阻，特别是 8 脚和 5 脚，如果异常，必须更换 TDA4605-5，更换所有元件后，先不接负载，通电测量 VCC 和 Output 脚电压是否正常。
-
保险管完好，但所有电压均为 0V。
- 原因：启动电路开路。
- 维修：重点检查启动电阻是否开路，更换后即可。
-
电源“吱吱”叫，输出为 0V。
- 原因：过流保护。
- 维修：
- 断开负载,接上假负载（如灯泡）。
- 吱吱”声消失，输出电压正常，说明是负载问题。
- 吱吱”声依旧，说明电源本身有问题，重点检查开关管、电流检测电阻、主变压器初级。
-
VCC 电压正常，但 Output 脚无脉冲。
- 原因：芯片损坏或其供电/外围异常。
- 维修：用稳压电源给 TDA4605-3 的 4 脚单独供电（7-12V），测量 5 脚有无输出，如果有，说明问题在启动或 VCC 整流电路，如果没有，基本可以确定芯片损坏，直接更换。
维修 TDA4605-5 电源，核心思路就是围绕它的 “供电” 和 “驱动” 两大信号。
- 先看 VCC：判断芯片是否被“唤醒”并维持工作。
- 再看 Output：判断芯片是否在“干活”。
- 最后看 Feedback 和 Isense：判断稳压和保护环路是否正常。
遵循这个流程,结合万用表和示波器，大部分 TDA4605-5 的电源故障都能被顺利解决，安全永远是第一位的！
