如何查找和获取相关PDF资源
您可以通过以下几种途径高效地找到高质量的步进电机应用技术PDF文档：
（图片来源网络，侵删）
学术数据库 (适合深入研究)
- Google Scholar (谷歌学术): 搜索关键词如 "stepper motor application PDF", "stepper motor control techniques", "步进电机驱动技术" 等，很多大学和研究机构的论文、学位论文都会提供PDF版本，内容非常专业和深入。
- IEEE Xplore / ScienceDirect: 这些是顶级的工程学数据库，如果您有机构访问权限，可以找到大量关于步进电机控制算法、优化设计、最新应用的高水平论文。
制造商官网 (最实用、最权威)
步进电机的制造商通常会提供详尽的技术手册和应用笔记,这些是学习和应用的绝佳资源。
- Oriental Motor (东方马达): 日本品牌，技术文档非常全面，包含选型指南、驱动器匹配、控制回路设计等。
- Sanyo Denki (山洋电机): 日本老牌厂商，其技术资料以严谨和详细著称。
- Trinamic Motion Control (现为TDK集团): 德国公司，专注于电机驱动和控制芯片，其官网有大量关于微步驱动、共振抑制等高级技术的应用笔记和设计指南。
- Leadshine (雷赛智能): 中国领先的运动控制厂商，提供丰富的中文技术手册、选型手册和应用案例，对国内用户非常友好。
- Nanotec (纳博特斯克): 德国公司，产品线丰富，技术支持文档质量高。
查找技巧: 直接在搜索引擎中输入 "[制造商名] + stepper motor + technical manual" 或 "应用笔记"，通常能直接找到官方PDF下载链接。
在线文档分享平台
- Z-Library / Library Genesis (Sci-Hub): 这些平台收录了大量的书籍和教材的扫描版PDF，搜索相关关键词，可以找到很多经典的步进电机教材。
- SlideShare / Scribd: 用户会上传各种技术分享PPT和文档，质量参差不齐，但有时能找到一些不错的应用总结。
专业论坛和社区
- CSDN / 博客园: 中国的程序员和工程师社区，搜索“步进电机”，可以找到大量从实践出发的技术文章、代码分享和项目总结，其中很多文章会附带PDF版本或可以直接保存为PDF。
- EEVblog Forum, Reddit (r/electronics): 国际电子爱好者论坛，讨论氛围浓厚，能找到很多DIY项目和深入的技术探讨。
推荐的经典书籍和教材 (可找到PDF版本)
这些是步进电机领域的经典之作,系统性和理论性都非常强，是深入学习的首选。
-
《Stepper Motors and Their Microprocessor Controls》 by T. Kenjo and A. Sugiyama
（图片来源网络，侵删）- 简介: 这本书被誉为步进电机领域的“圣经”，内容极其全面，涵盖了电机的基本原理、驱动电路、控制算法、微处理器实现等各个方面，理论深度和广度都堪称一流。
- 适合人群: 电机设计工程师、高级嵌入式系统开发人员、相关专业研究生。
-
《Electric Motor Control: DC, AC, and Stepper Motor Drives》 by Krishnan, R.
- 简介: 这是一本非常优秀的电机控制教材，其中专门有章节详细讲解步进电机的建模、分析和控制策略，与其他电机（直流、交流）的对比学习，有助于理解各类电机的特点。
- 适合人群: 电气工程专业的学生、电机控制工程师。
-
《Motion Control: A Comprehensive Approach》 by George Ellis
- 简介: 这本书从整个运动控制系统的角度出发，步进电机是其重要组成部分，书中不仅讲电机本身，还详细讲解了机械负载、传动机构、控制理论等系统级知识，非常实用。
- 适合人群: 从事运动控制系统设计的工程师。
步进电机应用技术PDF的核心内容
一份完整的步进电机应用技术PDF通常会包含以下几个核心部分：
基础理论

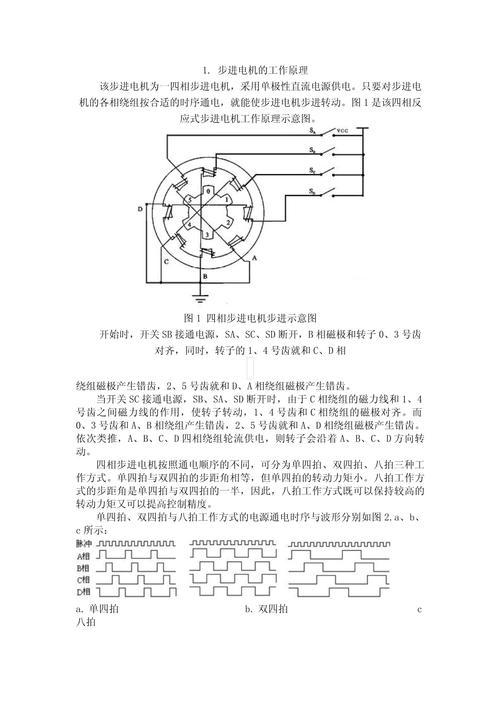

- 工作原理: 解释什么是步进电机，它是如何通过电磁感应将电脉冲信号转换为角位移的。
- 分类: 介绍不同类型的步进电机，如永磁式、反应式、混合式，并比较它们的优缺点（混合式是目前最主流的）。
- 关键参数:
- 步距角: 每个脉冲信号对应电机转过的角度。
- 相数: 电机内部绕组的组数（如2相、4相）。
- 保持转矩: 电机通电但不转动时，轴上能输出的最大转矩。
- 牵入转矩/牵出转矩: 描述电机在不同转速下能够带动的负载能力。
- 相电流: 驱动电机所需的电流值。
驱动技术
- 驱动方式:
- 单极性驱动: 电路简单，但效率较低。
- 双极性驱动: 效率高，能产生更大的转矩，是目前的主流。
- 驱动电路拓扑: 如H桥电路的原理。
- 微步驱动技术: 这是现代步进电机的核心技术，它将一个整步细分为多个小步（如1/2, 1/4, 1/8, 1/16, 1/32步），极大地提高了电机的分辨率、平滑度和运行稳定性，PDF中会详细解释其PWM斩波原理。
控制策略与算法
- 脉冲/方向控制: 最基本的控制接口，通过脉冲数量控制位置，通过方向信号控制转向。
- 闭环控制: 开环步进电机容易失步，闭环控制通过编码器实时反馈位置信息，构成闭环系统，使其性能接近伺服电机，这是当前的技术热点。
- 共振抑制: 步进电机在某些特定转速下会发生共振，导致噪音、振动和失步，PDF会介绍如何通过改变驱动方式（如微步）、加减速曲线算法来避免共振。
- 加减速曲线: 为了避免电机在启动和停止时因过冲或失步，必须采用平滑的加减速曲线（如S型曲线、梯型曲线）。
系统设计与选型
- 选型流程: 如何根据负载的转矩和转速要求，选择合适的电机和驱动器。
- 匹配计算: 详细讲解如何计算负载惯量、所需转矩，并与电机的牵入转矩/牵出转矩曲线进行匹配。
- 机械系统考虑: 联轴器、丝杠、导轨等传动部件对系统性能的影响。
- 电源设计: 驱动器对直流电源的要求，包括电压和电流。
实际应用案例
- 典型应用领域: 3D打印机、数控机床、机器人关节、扫描仪、医疗设备、纺织机械等。
- 案例分析: 针对特定应用，展示如何进行电机选型、驱动器配置和控制器编程，解决实际问题。
总结建议
- 初学者: 建议从制造商的应用笔记和雷赛智能等国内厂商的中文手册入手，内容直观，紧密结合实际。
- 进阶学习: 阅读《Stepper Motors and Their Microprocessor Controls》或《Electric Motor Control》等经典教材的PDF，建立扎实的理论基础。
- 解决具体问题: 直接在CSDN、EEVblog等社区搜索你的具体应用场景（如“3D打印机步进电机设置”），能找到很多针对性的解决方案和经验分享。
希望这份详细的指南能帮助您快速找到所需的步进电机应用技术PDF资料！
