重要安全声明：
在开始任何维修之前，请务必阅读并遵守以下安全警告：
（图片来源网络，侵删）
- 高压危险！ 电视电源板即使在断电后，内部的大滤波电容（通常是400V左右）仍然储存着大量电荷，触摸可能导致严重电击甚至致命！
- 必须彻底放电！ 在接触任何元件之前，请务必使用大功率电阻（如1kΩ/5W）对大电容进行放电。
- 断电操作！ 维修时务必拔下电源线。
- 专业能力要求： 本指南提供的是通用方法和思路，如果您不熟悉电子电路、没有万用表等工具、或对高压电路心存畏惧，强烈建议您将电视送到专业的维修店，以免造成更大的损坏或发生危险。
- 保修问题： 拆卸电视可能会使您的产品立即失去官方保修。
第一部分：初步判断与故障现象分析
当您的AOC电视无法开机时,首先不要急着拆机，通过观察现象，可以初步判断问题出在哪里。
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 完全无反应 | 按下遥控器或机身电源键，指示灯不亮，电视没有任何声音。 | 电源板问题（最常见）、电源线故障、主板CPU未工作（可能性较小）。 |
| 指示灯亮，但无法开机 | 指示灯亮（如红色或蓝色），但屏幕黑屏，无图像无声音。 | 电源板问题（副电源或PFC电路）、主板问题、屏幕驱动板问题。 |
| 指示灯闪烁，无法开机 | 指示灯不停闪烁（如闪烁3次或5次后停止）。 | 保护电路启动，可能是电源板自身保护，也可能是负载（主板、屏板）短路导致电源保护。 |
| 开机后几秒或几分钟黑屏/自动关机 | 能正常显示图像和声音，但很快又熄灭。 | 高压保护、过流保护，通常是电源板输出电压不稳，或负载（背光板、主板）存在短路。 |
| 有声音，但屏幕不亮 | 能听到开机提示音，但屏幕全黑。 | 背光板故障（可能性最大）、主板未给背光板供电信号、屏幕本身故障。 |
大多数“不开机”的问题，根源都在电源板上。
第二部分：维修准备工作
-
工具准备：
- 万用表（必备）： 用于测量电压、电阻、通断。
- 绝缘螺丝刀： 用于拆卸后壳。
- 镊子、尖嘴钳： 用于处理小元件。
- 电烙铁和焊锡丝： 用于更换元件。
- 吸锡器/吸锡线： 用于拆卸元件。
- 隔离变压器（推荐）： 将市电与维修设备隔离，增加安全性。
- 大功率电阻（如1kΩ/5W）： 用于给高压电容放电。
- 图纸（如果可能）： AOC电源板型号通常在后壳或电源板标签上，如LSP-320-2A, LSP-350-3A等，网上可以尝试搜索对应型号的图纸。
-
环境准备：
（图片来源网络，侵删）- 找一个宽敞、干净、光线充足的工作台。
- 确保工作区域没有易燃物品。

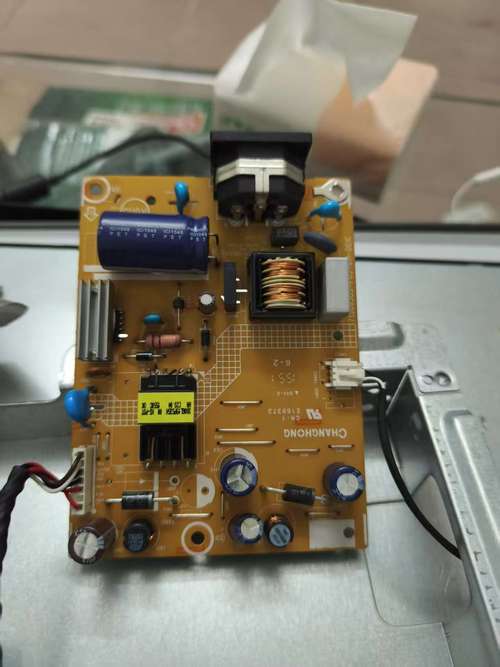

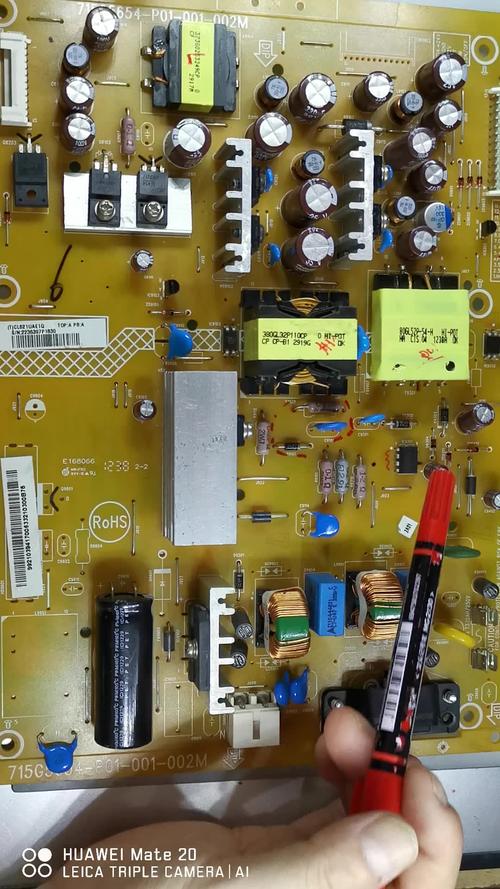

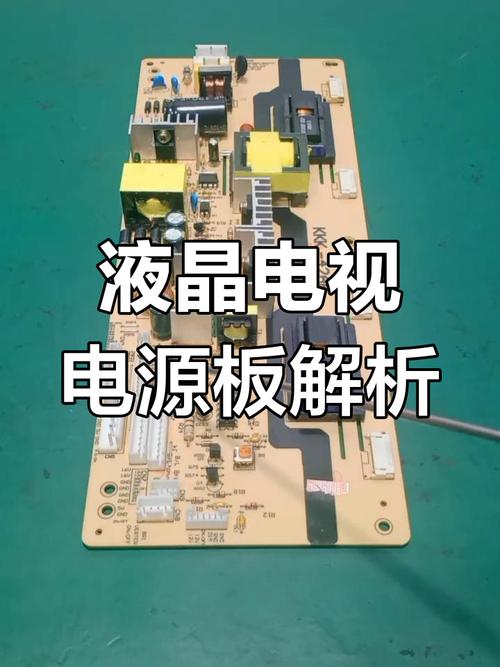

第三部分：AOC电源板结构与常见故障点
AOC电视电源板通常由几个核心电路组成：
- AC输入及抗干扰电路： 包括保险丝、压敏电阻、互感滤波器等。
- PFC（功率因数校正）电路： 将整流后的脉动直流电转换为稳定的约380V高压直流电，这是故障高发区。
- 主开关电源电路： 将PFC输出的高压直流电转换为+12V、+24V（或+32V、+36V等）等各组低压直流电，供给主板和背光板。
- 副电源/待机电源电路： 一直工作，提供+5V或+5V_STB电压，用于待机时CPU工作。
- 保护电路： 包括过压、过流、过热等保护，一旦检测到异常，会关闭电源输出。
常见易损元件（按故障率排序）：
-
保险丝:
- 现象： 完全无反应，指示灯不亮。
- 原因： 后级电路（整流桥、PFC电路、开关管等）存在严重短路。
- 检查： 用万用表电阻档测量，如果熔断，绝对不能直接更换！ 必须找到导致熔断的短路故障点，否则会再次烧毁。
-
整流桥:
- 现象： 保险丝熔断，或PFC电路无高压输入。
- 原因： 击穿短路。
- 检查： 用二极管档或电阻档测量其四个引脚，是否有短路现象。
-
PFC电路大功率MOSFET (开关管):
（图片来源网络，侵删）- 现象： 保险丝熔断，PFC无输出电压。
- 原因： 工作在高电压大电流下，是最容易损坏的元件之一，通常会因为驱动电路或自身质量问题击穿。
- 检查： 用万用表二极管档测量D、S极，是否击穿短路，G、S极之间也可能击穿。
-
PFC大电感:
- 现象： PFC电路工作异常，输出电压低。
- 原因： 引脚虚焊、内部线圈开路或短路。
- 检查： 观察引脚是否有发黑、开裂，用万用表测量通断。
-
PFC大电解电容:
- 现象： PFC输出电压低（非正常380V），电视工作不稳定。
- 原因： 长期工作在高温下，会鼓包、漏液、容量下降。
- 检查： 目视检查是最好的方法，观察电容顶部是否鼓起、漏液。
-
PWM主控芯片及其周边元件：
- 现象： 主电源无输出（如+12V、+24V为0）。
- 原因： 主控芯片（如OB2268, L6599D, NCP1397等）损坏，或其周边的供电电阻、电容、反馈电路（如光耦）故障。
- 检查： 测量主控芯片的VCC供电脚是否有电压，检查启动电阻、反馈光耦是否正常。
-
主电源开关管:
- 现象： 主电源无输出，保险丝可能熔断。
- 原因： 与PFC MOSFET类似，是高应力元件，容易击穿。
- 检查： 测量D、S极是否击穿。
-
副电源电路:
- 现象： 待机指示灯不亮，但AC输入部分正常。
- 原因： 副电源的变压器、开关管、稳压IC（如TL431）或光耦损坏。
- 检查： 测量副电源输出端是否有+5V电压。
第四部分：维修步骤详解
假设故障现象：完全无反应，指示灯不亮。
-
安全放电：
- 拔下电源线。
- 打开电视后盖,找到电源板。
- 找到那颗最大的、圆柱形的滤波电容（通常标有+400V）。
- 用万用表测量其两端电压,确认已降至安全电压（如低于50V）。
- 如果不确定，请用1kΩ/5W电阻的两端分别接触电容的两只引脚，持续几秒钟进行放电。
-
目视检查：
- 仔细观察电源板正面和背面。
- 看保险丝： 保险丝玻璃管内部是否发黑、熔断断丝，如果完好，问题可能在副电源或PFC电路。
- 看电容： 是否有鼓包、漏液、顶部爆裂，这是最常见的故障迹象之一。
- 看MOSFET和整流桥： 是否有烧焦、炸裂的痕迹。
- 看电阻： 是否有烧焦、发黑的现象，特别是限流电阻和保险电阻。
- 看焊点： 是否有虚焊、脱焊，特别是大功率元件的引脚。
-
电阻测量（断电测量）：
- 测量AC输入端（L、N线）的电阻：
- 如果阻值很小（接近0Ω），说明整流桥或后续PFC电路有严重短路。
- 如果阻值正常（几百kΩ以上），说明后级电路没有明显短路。
- 测量PFC MOSFET的D-S极：
如果短路,说明MOSFET已损坏，需要继续检查其驱动电路（如栅极电阻）和PFC IC，以及负载是否短路，以免更换后再次击穿。
- 测量主电源开关管的D-S极：
如果短路,说明主开关管已损坏，同样需要检查其驱动电路和主控IC。
- 测量AC输入端（L、N线）的电阻：
-
电压测量（通电测量 - 极度危险！
- 此步骤建议在连接隔离变压器的情况下进行，并单手操作，防止触电。
- 目标： 验证AC输入、PFC输出、主电源输出、副电源输出。
- 步骤：
- 给电源板通电（可以不连接主板和屏板，但最好连接假负载，如汽车灯泡，以防空载电压过高）。
- 测量AC输入电压： 应为220V左右。
- 测量PFC输出端： 正常应为380V-400V直流电压，如果此电压很低或为0，说明PFC电路未工作。
- 测量副电源输出： 正常应有+5V或+5V_STB电压，如果此电压为0，说明待机电路有问题。
- 测量主电源输出： 正常应有+12V和+24V（具体看电视型号），如果此电压为0，说明主开关电源未工作。
-
故障定位与修复：
- 根据电压测量结果，缩小故障范围：
- AC输入正常，但PFC输出为0： 问题在PFC电路，重点检查PFC IC、PFC MOSFET、PFC电感、PFC驱动电路。
- PFC输出正常，但主电源输出为0： 问题在主开关电源，重点检查主控IC、主开关管、变压器、反馈电路（光耦、TL431）。
- 副电源无+5V输出： 问题在副电源电路，检查副电源变压器、副开关管、稳压IC。
- 更换元件：
- 找到损坏的元件（如鼓包的电容、击穿的MOSFET）。
- 使用相同规格或参数更高的元件进行更换。
- 注意： 更换MOSFET或主控IC后，最好先在VCC脚外接一个可调的直流电源，缓慢升压，观察芯片是否正常工作，避免再次损坏。
- 根据电压测量结果，缩小故障范围：
第五部分：常见维修案例总结
-
最常见 - PFC电路故障
- 现象： 无反应，保险丝熔断。
- 维修： 换掉保险丝，然后发现PFC MOSFET击穿，更换MOSFET后，通常还需要检查PFC驱动电阻和PFC IC是否连带损坏，更换后，PFC输出恢复正常，电视开机。
-
常见 - 鼓包电容
- 现象： 电视有时能开机，有时不能，或者开机后图像闪烁，自动关机。
- 维修： 目视发现PFC电路或主电源电路的电解电容顶部鼓包，直接更换所有同规格的电解电容，特别是大容量的，这是性价比最高的维修方法。
-
常见 - 副电源故障
- 现象： 指示灯不亮，但AC保险丝完好。
- 维修： 测量副电源无+5V输出，通常是副电源的开关管或稳压光耦、TL431损坏，更换后，待机指示灯亮，主板得到+5V电压，可以正常开机。
-
相对少见 - 主板或屏板导致电源保护
- 现象： 电源板输出电压正常，但连接主板后，电源板立即停止工作（电压为0）。
- 维修： 这种情况很可能是主板或背光板存在短路，导致电源板的保护电路启动，需要断开负载，逐一排查。
希望这份详细的指南能对您有所帮助,再次强调，安全第一，如果不确定，请寻求专业人士的帮助。
