5VSB是ATX电源中一个至关重要的电压,它的主要作用是在电脑完全关机（但电源线仍插在插座上）时，为主板上的部分电路供电，
（图片来源网络，侵删）
- 开机电路：按下电源开机键，5VSB会触发电源主控芯片启动。
- USB充电：即使在关机状态下，USB接口也能为手机等设备充电。
- 网络唤醒：网卡在低功耗状态下接收网络唤醒信号。
- 其他待机功能：如时钟、BIOS芯片的供电等。
当5VSB电压异常（如无输出、电压过高或过低）时，最直接的现象就是电脑无法开机，即使按下电源键也毫无反应。
维修前准备与安全须知
- 安全第一！ ATX电源内部含有高压电容，即使断电后，电容中仍可能储存有足以致命的电荷，维修前务必将电源从插座上拔掉，并至少等待几分钟，或用一个大功率电阻（如1kΩ/5W）的引脚去短接电源主滤波电容的正负极两端进行放电。
- 工具准备：
- 万用表（必备，用于测量电压和电阻）
- 示波器（高级，用于观察波形，但万用表也能完成大部分诊断）
- 焊台/电烙铁、吸锡器
- 常用的电子元件（如保险丝、整流桥、电容、电阻等）
- 一根回形针或导线（用于强制开机，判断电源是否启动）
维修步骤：从简到繁，逐步排查
第一步：目视检查与初步判断
- 检查外观：观察电源外壳是否有烧焦、变形、鼓包的痕迹。
- 闻气味：是否有焦糊味或电子元件烧毁的异味。
- 检查保险丝：这是最常见的故障点之一。
- 打开电源外壳,找到输入端的保险丝，通常位于AC交流输入线附近，一个玻璃管或黑色方块。
- 用万用表的二极管档或电阻档测量保险丝是否导通。
- 如果保险丝熔断：说明电源后级（整流、滤波、PFC、开关电路）存在严重短路。切勿直接更换保险丝就通电！ 必须先找出导致保险丝熔断的故障元件，否则会再次熔断，甚至扩大故障范围，常见的有：
- 整流桥（全桥）击穿短路。
- 主滤波电容（两个大电容）鼓包或击穿。
- PFC（功率因数校正）电路的MOS管、电容等元件短路。
- 主变压器初级或次级有严重短路。
- 市电输入浪涌保护压敏电阻短路。
第二步：强制启动，判断电源是否工作
如果保险丝完好,可以进行此步骤来判断电源的启动逻辑和主要功率输出部分是否正常。
- 使用回形针：找到电源主板上的24pin接口，找到
PS_ON#（Pin 14，绿色线）和任意一个COM（黑色地线，如Pin 15、16、17等）。 - 短接：用一根回形针或导线将Pin 14（绿色）和任意一个黑色地线（COM）短接。
- 通电测试：将电源插头插入插座，此时电源风扇应该会转动，其他电压输出端（如12V, 5V, 3.3V）也应该正常输出。
- 如果电源能启动（风扇转，电压正常）：说明电源的主功率变换电路基本正常，故障很可能出在待机电路或与主板通信的PS_ON信号电路上，请直接跳转到 第三步：重点排查5VSB待机电路。
- 如果电源不能启动（风扇不转，电压无输出）：说明故障在主启动电路或PFC电路，请继续下面的步骤。
第三步：重点排查5VSB待机电路
这是解决“无法开机”问题的核心步骤，5VSB电路是一个独立的、小功率的开关电源，它负责在电源插上电后就工作，为主板提供5V待机电压。
5VSB电路的工作流程： AC输入 → EMI滤波 → 整流滤波 → 待机开关变压器 → 待机PWM控制器（如TNY系列、ICE2HS01等） → 整流输出 → 5VSB

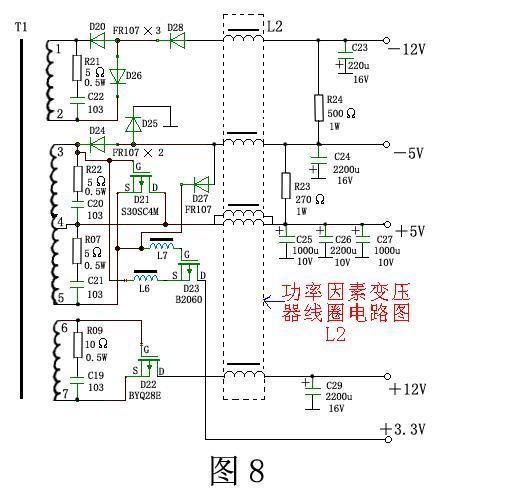

（图片来源网络，侵删）
排查要点：
-
测量待机电压输出：
- 用万用表测量24pin接口上的
5VSB（Pin 9，紫色线）对任意一个COM（黑色地线）的电压。 - 正常情况：应该在4.75V ~ 5.25V之间。
- 无电压输出：说明待机电路没有工作，继续往下排查。
- 电压偏低或偏高：说明待机电路负载过重或反馈环路有问题。
- 用万用表测量24pin接口上的
-
检查待机PWM控制器芯片：
- 这是待机电路的“大脑”，常见的型号有PI公司的TNY276/277/278，或Infineon的ICE2HS01等。
- 测量供电脚：这些芯片通常有一个高压供电脚（通过一个大电阻或高阻值电阻从PFC输出或高压直流母线取电），测量这个脚的电压是否正常（通常在几百伏，具体看芯片和电路设计），如果此电压为0，检查前级的供电电阻是否开路。
- 测量使能脚/反馈脚：检查芯片是否有启动信号和正常的反馈信号，这些引脚的电压对地阻值通常有参考值，可以对比好的电源或查阅数据手册。
- 检查芯片本身：用万用表二极管档测量芯片各引脚对地是否有短路，如果某个引脚对地短路，芯片很可能已损坏。
-

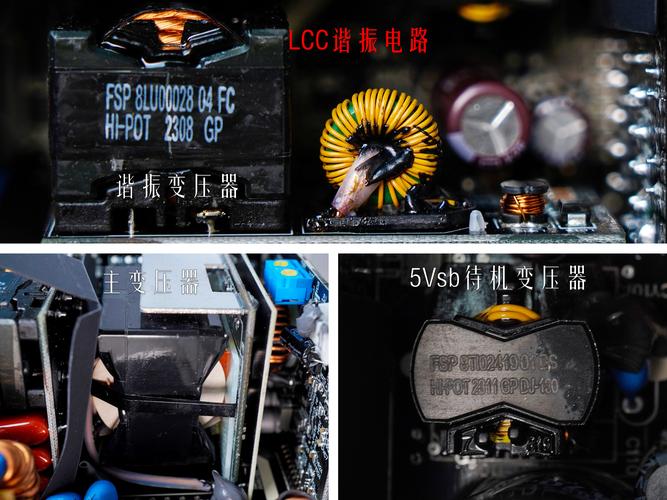

检查待机开关变压器：
（图片来源网络，侵删）- 变压器是核心部件,故障率相对较低，但也不是没有可能。
- 测量初级线圈：用万用表电阻档测量初级线圈（连接到PWM芯片的引脚）是否有开路或短路，正常情况下应有几十到几百欧姆的阻值。
- 测量次级线圈：测量次级线圈（连接到5VSB整流管的引脚）是否通，如果次级线圈开路，自然不会有5VSB输出。
-
检查次级整流滤波电路：
- 整流二极管/肖特基二极管：检查用于5VSB输出的整流管（通常是肖特基二极管，如SB560, 1N5822等）是否击穿短路，用二极管档测量其正向压降和反向是否漏电，如果击穿，会导致PWM芯片因过流保护而停止工作。
- 滤波电容：检查输出端的滤波电容（通常是低ESR的电解电容）是否鼓包、漏液或失效，可以用万用表电容档测量其容量，或替换法验证。
-
检查光耦（Optocoupler）：
- 光耦负责将次级电压的反馈信号传递给初级PWM芯片,实现稳压。
- 测量光耦的输入端（通常是1、2脚）和输出端（3、4脚）是否正常，输入端应有正向压降（约1V左右），输出端不应有短路，如果光耦损坏，可能会导致输出电压失控（过高或过低）或无输出。
常见故障元件总结
| 故障现象 | 最可能的原因 |
|---|---|
| 无法开机，风扇不转 | 保险丝熔断 主PWM控制器或PFC控制器损坏 主功率MOS管击穿短路 启动电阻开路 |
| 无法开机，风扇转，但5VSB无 | 待机PWM控制器芯片损坏（最常见） 5VSB整流二极管击穿 5VSB滤波电容失效 待机开关变压器损坏 光耦损坏 |
| 5VSB电压偏低 | 5VSB负载过重（主板短路） 滤波电容失效 光耦或反馈电阻问题 待机PWM芯片性能下降 |
| 5VSB电压偏高 | 反馈环路开路（光耦或相关电阻开路） 待机PWM芯片损坏 |
维修流程图（简化版）
开始
|
V
[目视检查] --> 外观/气味/保险丝
|
|--[保险丝断] --> [排查后级短路元件] --> [更换损坏件] --> [维修结束]
|
|--[保险丝好] --> [强制启动测试]
|
|--[电源能启动] --> [重点排查5VSB待机电路]
| |
| |--[测量5VSB输出] --> [无/异常]
| |
| |--[查待机PWM芯片供电] --> [查芯片本身]
| |--[查待机开关变压器]
| |--[查次级整流管/滤波电容]
| |--[查光耦]
|
|--[电源不能启动] --> [排查主启动/PFC电路]
|
|--[查PFC电路]
|--[查主PWM芯片]
|--[查主MOS管]最后建议
- 先易后难：从最简单的保险丝、目视检查开始。
- 先测量，再动手：用万用表测量电压和电阻，对判断故障点至关重要。
- 替换法：对于电容、二极管等可疑元件，手头有备件的话，直接替换往往比测量更高效。
- 注意隔离：初级（高压侧）和次级（低压侧）之间通过变压器和光耦隔离，测量时注意不要短路，防止损坏万用表。
维修ATX电源需要一定的电子基础和耐心,如果对高压电路感到恐惧，或者没有工具和经验，寻求专业人士的帮助是最安全的选择。
