可以把它理解为“在硅片上制造的超小、超高清OLED显示屏”，它将成熟的半导体制造工艺（用于制造芯片）与先进的OLED显示技术完美结合，创造出一种颠覆性的新型显示技术。

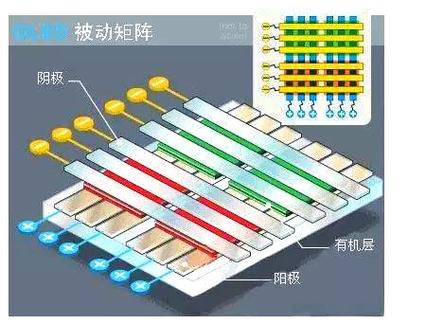

（图片来源网络，侵删）
下面我们从几个层面来深入理解其原理：
核心思想：跨界融合
硅基OLED的核心思想是利用半导体硅晶圆作为基板，而不是传统OLED所使用的玻璃基板。
- 传统OLED (玻璃基板): 像做大尺寸电视或手机屏幕，是在大块的玻璃上蒸镀有机材料，然后封装，工艺相对简单，但难以做到非常高的像素密度和微型化。
- 硅基OLED (硅晶圆基板): 像制造电脑CPU或内存芯片，是在精密的硅晶圆上，通过光刻、薄膜沉积等微纳加工技术，一层一层地构建出像素、驱动电路等所有部件。
工作原理：从“芯片”到“屏幕”
硅基OLED的原理可以分解为以下几个关键步骤和组成部分：
基板：硅晶圆
- 作用： 这不仅是显示像素的载体，更重要的是，它本身就是一块功能强大的集成电路基板。
- 优势：
- 超高集成度： 可以在硅片上直接集成驱动OLED像素的CMOS电路（TFT背板），这块电路就像微型电脑的CPU和内存，负责精确控制每一个像素点的亮灭和颜色。
- 小尺寸： 硅晶圆可以被切割成非常小的尺寸，从几毫米到几厘米不等，非常适合做微型显示器。
像素驱动电路：CMOS背板
- 原理： 在硅晶圆上，使用标准的CMOS工艺制造出数百万个甚至更多的晶体管，这些晶体管构成了每个像素的“开关”和“存储器”。
- 选址： 行和列的电极矩阵就像一个地址网格，通过给特定的行和列施加电压，就可以精确选中某一个或某一组像素。
- 驱动： 被选中的晶体管会为对应的OLED像素提供精确的电流，控制其发光亮度。
- 存储： 每个像素下都有一个电容，可以存储一次画面的电压信号，这意味着屏幕可以“记忆”住一整幅图像，然后不断刷新，而不需要每一帧都重新驱动所有像素，大大降低了功耗。
- 结果： 这使得硅基OLED可以实现超高分辨率（PPI可达3000甚至更高）和超高刷新率（>1000Hz），因为驱动电路就在像素正下方，信号传输路径极短，响应速度极快。
发光层：OLED像素

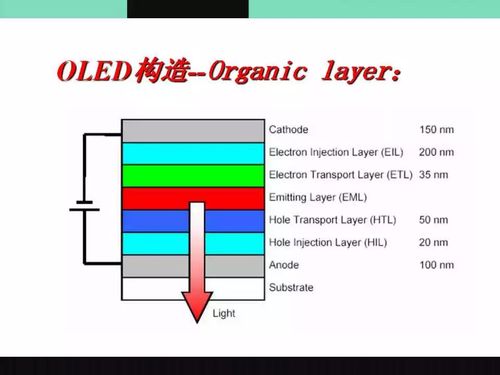

- 原理： 在制作好CMOS电路的硅晶圆上，通过薄膜蒸镀技术，一层一层地沉积OLED的核心材料。
- 阳极: 通常是透明的ITO（氧化铟锡）层，位于硅基板之上，用于注入空穴。
- 空穴传输层: 帮助空穴从阳极移动到发光层。
- 发光层: 这是核心，红、绿、蓝三种颜色的有机材料被精细地蒸镀到对应的像素点上，当电子和空穴在此复合时，会以光子的形式释放能量，从而发光。
- 电子传输层: 帮助电子从阴极移动到发光层。
- 阴极: 通常是金属层（如镁银合金），用于注入电子。
- 关键工艺： 由于像素尺寸极小（微米级别），蒸镀工艺需要极高的精度，通常使用“金属掩膜版”（Fine Metal Mask, FMM）来定义每个像素点的位置，确保红、绿、蓝三色材料精准对位。
封装：保护层
- 原理： OLED有机材料对水汽和氧气极其敏感，一旦接触就会迅速老化、失效，在发光层上方必须有一层致密的封装层，将其与外界环境隔绝。
- 挑战： 在凹凸不平的微米级像素上进行完美封装，技术难度很高，目前主流技术是“薄膜封装”（Thin Film Encapsulation, TFE），即在发光层上交替沉积多层无机（如Al₂O₃）和有机材料，形成致密的“三明治”保护层。
出光：微透镜阵列
- 原理： 光从发光层发出后，首先会经过不透明的金属电路层（阴极和部分走线），这部分光会被阻挡，造成光损失，为了提高出光效率，工程师在封装层之上增加了一层微透镜阵列。
- 作用： 这层由无数个微小透镜组成的阵列，就像一个“聚光器”，它能将从侧面或被阻挡区域“逃逸”出来的光线收集并折射，使其垂直射出，显著提升了屏幕的亮度和整体效率。
核心优势与挑战
核心优势：
- 极致的微型化与高PPI： 像素尺寸可以做到微米级别，在几平方毫米的面积上就能实现全高清甚至4K分辨率，是AR/VR近眼显示的完美选择。
- 极低的延迟与高刷新率： 驱动电路就在像素下方，信号路径极短，可以实现微秒级的响应和超过1000Hz的刷新率，能完美消除动态画面拖影，特别适合VR应用，减少眩晕感。
- 高亮度与高对比度： OLED自发光特性带来无限对比度，结合微透镜技术，硅基OLED可以达到数千尼特的峰值亮度，满足AR/VR在明亮环境下的使用需求。
- 低功耗： 像素级别的精确控制和高效的出光设计，使其在显示静态或暗画面时功耗极低（只点亮发光的像素）。
- 集成度高： 可以将显示驱动、传感器、甚至处理器等集成到同一块硅片上，实现“System on Chip (SoC)”，简化设备设计，降低成本。
主要挑战：
- 成本高昂： 使用的半导体级硅晶圆（12英寸晶圆）和CMOS工艺比玻璃基板昂贵得多，良品率控制也更难，导致初期成本非常高。
- 尺寸限制： 受限于硅晶圆的尺寸（目前最大的是12英寸），单个硅基OLED面板的尺寸很小，无法用于手机、电视等大尺寸显示领域。
- 良率与工艺复杂度： 整个制造过程融合了半导体和显示工艺，技术壁垒极高，任何一个环节的瑕疵都可能导致整块晶圆报废，良率是最大的挑战之一。
- 寿命问题： 虽然封装技术不断进步，但在高亮度、高刷新率下工作时，蓝光OLED材料的衰减速度仍然是一个需要持续优化的课题。
主要应用领域
由于其独特的优势,硅基OLED主要瞄准对微型化、高分辨率、低延迟有极致要求的领域：

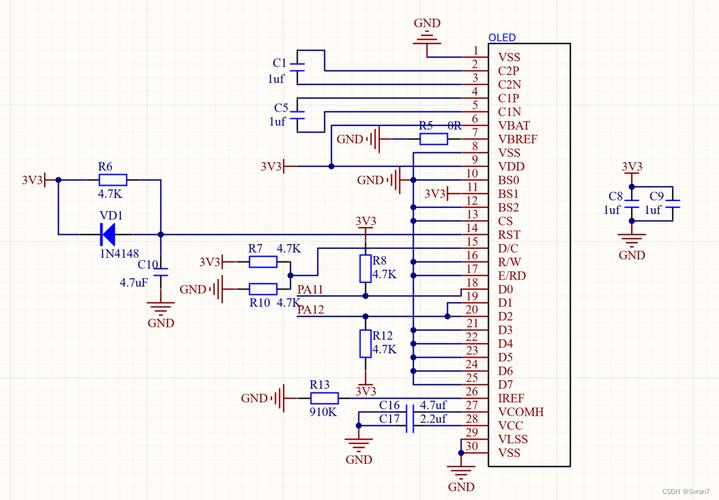

（图片来源网络，侵删）
- AR/VR/MR头显： 这是目前最主要的应用场景，Meta的Quest Pro、Apple的Vision Pro、Pico 4等高端VR设备都采用了硅基OLED显示屏，以提供极致的视觉体验。
- 取景器： 高端数码相机和无反相机的电子取景器。
- 微型投影仪： 作为微型投影的光引擎。
- 工业与医疗： 用于内窥镜、医疗影像设备等需要微型高清显示的场合。
硅基OLED的原理，本质上是利用半导体工业的精密制造能力，在硅芯片上“雕刻”出由CMOS电路驱动的、自发光的微型OLED像素阵列，它通过将“芯片的大脑”和“显示的眼睛”合二为一，实现了传统显示技术无法企及的微型化、高分辨率和高性能，是下一代近眼显示技术的核心方向。
