以下是针对 MC33262P 的详细维修方法和步骤，请务必在操作前确保人身安全，并采取防静电措施。

（图片来源网络，侵删）

第一部分：维修前的准备工作与安全须知

安全第一：
- 断电操作：在拆焊或测量任何元件之前，务必将设备与市电完全断开，并等待大容量滤波电容（如 400V 主滤波电容）放电完毕，可以用一个大功率电阻（如 1kΩ/5W）的两端引脚去短接电容正负极进行强制放电。
- 隔离变压器：强烈建议使用隔离变压器为待修设备供电，以防止因电源热地与冷地相连而导致的触电风险。
- 防静电：MC33262P 是 MOSFET 栅极驱动输出，对静电敏感，佩戴防静电手环，使用防静电电烙铁。
工具准备：
- 万用表（必备，最好有二极管档和电容档）
- 示波器（高手必备，用于观察关键波形，如 VFB、COMP、OUT）
- 稳压可调直流电源（用于给电路板提供安全的低压测试电压）
- 电烙铁、吸锡器、焊锡
- 放大镜（用于检查虚焊、损坏的元件）
- 替换用的 MC33262P 芯片及常用阻容元件

在维修前,必须了解芯片的基本功能，这有助于判断故障点。

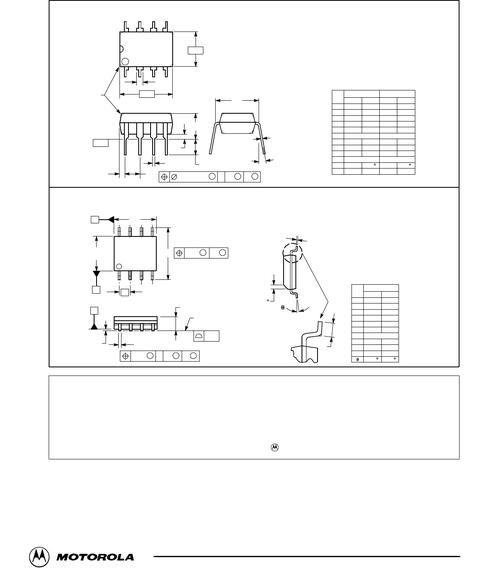

引脚	名称	功能简述
1	VCC	电源供电输入端，通常通过一个电阻从辅助电源（如 HV）或一个专门的 VCC 续流电路（如二极管、电容、电阻）供电，内部有 16V 的开启阈值和 10V 的关断阈值（滞后特性）。
2	C/S	电流检测输入端，通常连接到一个电流检测电阻（Rsense）或电流互感器的次级，用于逐周期限流保护，当此脚电压超过 1V（典型值）时，内部锁存器会关断输出。
3	FB	反馈输入端，这是一个误差放大器的反相输入端，通常连接到光耦的集电极或一个电阻分压网络（用于输出电压采样），芯片通过调节此脚电压来稳定输出。
4	GND	地线，所有电压测量都以地为参考。
5	RI	振荡器定时电阻输入端，一个外部电阻（Rt）连接到此脚和地，用于设置内部振荡器的频率。
6	CI	振荡器定时电容输入端，一个外部电容（Ct）连接到此脚和地，与 Rt 一起决定振荡频率。
7	OD	输出死区时间控制端，此脚通过一个电阻连接到 VCC 或 GND，可以设置输出死区时间，防止交叉导通，通常悬空或接固定电阻。
8	OUT	PWM 驱动信号输出端，直接驱动 MOSFET 的栅极，输出为图腾柱结构，有较强的拉电流和灌电流能力。

目视检查：
（图片来源网络，侵删）
- 检查保险丝是否熔断,如果熔断，说明存在严重短路。
- 检查是否有明显烧焦、鼓包、炸裂的元件（如电容、电阻、二极管、功率 MOSFET）。
- 检查 MC33262P 芯片本身是否有烧焦、裂痕的痕迹。
- 检查所有焊点,特别是功率器件和 MC33262P 的焊点，有无虚焊、冷焊。
静态电阻测量（断电）：
- 测量输入端对地电阻：用万用表二极管档测量 AC 输入端（L, N）对地（冷地）的电阻，如果正反向电阻都很小或为 0，说明输入整流桥或滤波电容严重短路。
- 测量 VCC 对地电阻：测量 VCC 引脚（第1脚）对地（GND，第4脚）的电阻，如果阻值很小（如几十欧姆以下），说明 VCC 供电回路有短路。
- 测量输出端对地电阻：如果电路有输出，可以测量输出端对地的电阻，判断负载是否短路。
- 测量关键引脚对地电阻：可以测量 MC33262P 的 VCC、FB、C/S、OUT 等引脚对地的正反向电阻，并与一个好的同型号板子进行对比，如果差异巨大，则可能芯片或外围元件损坏。

VCC 是芯片工作的前提，VCC 不正常，芯片肯定不工作。

测量 VCC 电压：上电（在确保输入端无短路后），用万用表测量 MC33262P 的第1脚（VCC）电压。
- VCC = 0V：
  - 检查为 VCC 供电的电路，常见的是一个由高压通过一个启动电阻降压，然后经过一个二极管（有时是 MOSFET 的体二极管）给一个小电容充电的电路，检查启动电阻是否开路，续流二极管是否开路，滤波电容是否短路。
  - 检查 VCC 到芯片引脚之间的走线是否断裂。
- VCC 电压很低，且不稳定：
  - VCC 滤波电容失效（容量减小或漏电）。
  - 负载过重（可能是芯片本身损坏，或其外围元件短路）。
- VCC 电压正常（通常在 12-20V 之间）：供电正常，进入下一步。

VCC 正常但芯片无输出，可能是振荡器停振。

测量 RI 和 CI 引脚：用万用表测量第5脚（RI）和第6脚（CI）对地的电压，RI 脚会有一个微小的电压（如 0.5V-1V），CI 脚电压会缓慢变化。
波形测量（示波器）：用示波器观察 CI 引脚（第6脚）的波形，应该是一个锯齿波，如果没有波形，可能是：
- Rt 或 Ct 开路或短路。
- 芯片内部振荡器损坏。

FB 引脚是控制环路的核心，它决定了输出电压的稳定与否。

（图片来源网络，侵删）

测量 FB 引脚电压：上电后，测量第3脚（FB）的电压。
- FB 电压远高于正常值（如 >3V）：这通常意味着反馈回路开路，光耦损坏（光耦发光管或接收管开路）、输出电压采样电阻开路、TL431（如果使用）损坏等，芯片会认为输出电压过高，从而关闭或降低输出。
- FB 电压远低于正常值（如接近 0V）：这通常意味着反馈回路短路，光耦接收端短路、采样电阻对地短路等，芯片会认为输出电压过低，会尝试全力工作，但可能无法启动或电流过大。
- FB 电压在某个中间值（如 2.5V）：这是正常工作的典型电压（很多此类芯片内部基准为 2.5V，FB 引脚电压被设计为接近此值），如果电压在此范围但电路不工作，问题可能在其他部分。

C/S 引脚用于过流保护，如果此引脚电压超过阈值（约 1V），芯片会锁存关断。

测量 C/S 引脚电压：上电后，测量第2脚（C/S）的电压。
- 电压 > 1V：这表明电路存在过流，可能的原因：
  - 负载短路：断开输出负载，再测 C/S 电压，如果电压恢复正常，说明是负载问题。
