第一部分：维修前的准备工作
在动手之前,请务必做好以下准备，确保安全和维修的顺利进行：
（图片来源网络，侵删）
-
安全第一！
- 断电操作：务必拔下电视电源线，并等待至少10-15分钟，让电源板上的大容量滤波电容充分放电，这些电容在断电后仍可能储存有高压电，触碰非常危险。
- 隔离法：最好将电源板从电视上拆下来，单独进行维修，这样可以避免与其他板件（如主板、背光板）的连接，简化故障判断，也更安全。
- 使用隔离变压器：专业维修人员强烈建议使用隔离变压器，它能将市电与维修电路隔离开，大大降低触电风险。
- 防止短路：使用绝缘工具，如带绝缘手柄的螺丝刀和镊子，维修时，手不要接触电路板上的任何金属部分。
-
必备工具和备件
- 工具：
- 万用表（必备，最好有电容和二极管档）
- 示波器（专业维修，用于检测PWM波形）
- 电烙铁、焊锡、松香助焊剂
- 吸锡器或吸锡线
- 小刀或美工刀（用于切割飞线）
- 螺丝刀套装
- 备件（常见易损件）：
- 保险丝：F1 (通常为3.15A T)
- 大功率电阻：R1 (市电输入浪涌电流抑制电阻，常为5.6Ω/5W水泥电阻，易烧断)
- 整流桥：BR1 (全桥整流)
- 大滤波电容：C1, C2 (主滤波电容，通常为400V/220μF左右，易鼓包或失效)
- 开关管：Q1 (MOS管，型号如K2655, K1117等，易击穿)
- 开关变压器：T1 (初级线圈有时会开路)
- PWM控制芯片：IC1 (通常为TEA2260/TEA2261或类似型号，是核心控制单元)
- 光耦：IC2 (PC817或类似型号，用于稳压反馈)
- 稳压取样电阻：R4, R5 (精密电阻，变值会导致输出电压异常)
- 次级整流二极管：D1, D2 (快恢复二极管，如FR107, MUR460等，易击穿)
- 工具：
第二部分：长虹PF21366电源板工作原理简介
这款电源板属于典型的反激式开关电源，主要分为以下几个部分：
- 市电输入与抗干扰电路：包含保险丝、压敏电阻、浪涌抑制电阻（R1）和共模电感，作用是滤除市电干扰，并在雷击或浪涌时保护后级电路。
- 整流滤波电路：将220V交流电转换成约300V的直流电。
- PWM振荡与驱动电路：以IC1 (TEA2260)为核心，产生高频开关脉冲，驱动开关管Q1工作，这是电源的“大脑”。
- 开关变压器与次级整流输出电路：开关管Q1将300V直流电通过开关变压器T1耦合到次级，次级经整流、滤波后输出各组直流电压，如+24V (给背光板) 和 +12V/+5V (给主板)。
- 稳压反馈电路：通过光耦IC2和IC1的反馈脚，实时监测输出电压，动态调整PWM脉冲的宽度，从而稳定输出电压。
第三部分：故障现象与维修流程
电源故障通常表现为无光无声（即整机不启动），这是最常见的故障，下面我们围绕这个核心现象进行排查。

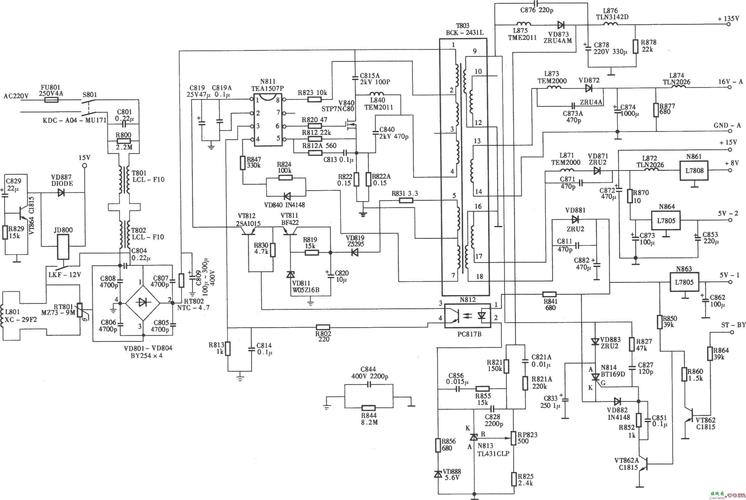

（图片来源网络，侵删）
外观检查与初步测量
-
目视检查：
- 拆下电源板,仔细观察电路板正面和背面。
- 检查保险丝F1是否发黑、熔断。如果保险丝熔断，说明后级存在严重短路故障，绝对不能直接更换保险丝通电！
- 检查大功率电阻R1是否烧裂、变色。
- 检查主滤波电容C1、C2是否鼓包、漏液。
- 检查开关管Q1、整流桥BR1等元件是否有烧焦的痕迹。
-
测量保险丝：
- 用万用表二极管档或电阻档测量保险丝F1。
- 通路：说明初级回路无明显短路，可以进入下一步检查。
- 断路：说明后级有短路，必须先排查短路点。
保险丝熔断的故障排查（重点！）
如果保险丝F1熔断,说明电源初级回路有短路元件，按照以下顺序排查：
- 测量整流桥BR1：用二极管档测量交流输入端和直流输出端之间是否有短路现象，正反向电阻应正常，若短路则更换整流桥。
- 测量主滤波电容C1、C2：断开电容一脚，测量其是否对地短路，若短路，更换电容。
- 测量开关管Q1：这是最常见的故障点！
- 将Q1从焊盘上拆下（或至少断开G极）。
- 用万用表二极管档测量D、S极之间是否短路，正常情况下，应有一定阻值或呈高阻状态，如果短路，则开关管被击穿。
- 重要：开关管击穿，一定要查明原因！ 否则更换后可能再次击穿，常见原因有：
- PWM芯片IC1损坏：其输出驱动脚（通常为第8脚）失控，导致Q1持续导通而烧毁。
- 尖峰吸收电路（RCD电路）异常：通常由一个电阻、一个电容和一个二极管组成，如果这个电路失效，开关管关断时产生的高压尖峰会将其击穿。
- 稳压反馈电路异常：导致输出电压过高，进而击穿开关管。
排查顺序：更换损坏的元件（如整流桥、电容、开关管），然后检查IC1和相关外围电路是否正常，如果IC1损坏，必须一同更换。

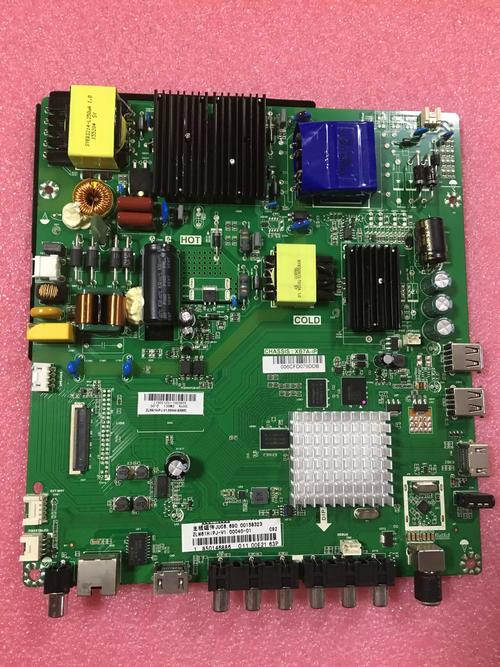

（图片来源网络，侵删）
保险丝完好，但电源不启动
如果保险丝F1完好,说明初级回路没有严重短路，但电源没有工作。
-
测量300V电压：
- 找到主滤波电容C1/C2的两端。
- 开机瞬间（或用调压器缓慢升压），测量此处是否有约300V的直流电压。
- 有300V电压：说明市电输入、整流滤波电路正常，故障在PWM振荡或驱动电路。
- 没有300V电压：检查市电输入回路，如压敏电阻、浪涌电阻R1是否开路。
-
检查PWM振荡电路：
- 检查IC1 (TEA2260) 的工作条件：
- 供电脚：通常为第15脚，此脚电压由一个启动电阻（R2）从300V降压后提供，检查这个启动电阻是否开路。
- 供电电压：测量IC1的15脚是否有正常电压（通常在10-20V之间）。
- 软启动脚：通常为第1脚，外接电容，检查是否正常。
- 检查IC1的反馈脚：通常为第9脚（反馈输入）和第10脚（电流检测），检查这两个脚的外围元件，特别是电流检测电阻（通常很小，如0.33Ω/1W），看是否变值或开路。
- 检查IC1本身：如果上述供电和外围电路都正常，但IC1无输出（第8脚无PWM波形），则很可能是IC1内部损坏，需要更换。
- 检查IC1 (TEA2260) 的工作条件：
-
检查次级输出电路：
- 如果PWM部分工作正常（能听到变压器发出轻微的“吱吱”声），但各组输出电压为0V，可能是次级电路问题。
- 检查次级整流二极管：用二极管档测量D1, D2等是否击穿短路。
- 检查输出滤波电容：检查是否鼓包或失效。
- 检查负载：断开所有输出电压的连接线（特别是连接到主板和背光板的排线），再开机测量各组空载电压是否正常，如果电压恢复正常，说明是负载（主板或背光板）短路导致电源保护。
第四部分：常见故障点总结
根据大量维修案例,长虹PF21366电源板的“通病”和常见故障点如下：
- R1 (5.6Ω/5W电阻) 开路：因市电波动或雷击，此电阻易烧断，导致保险丝F1熔断。
- F1 (保险丝) 熔断：通常是R1、BR1、C1/C2、Q1等元件短路引起的。
- Q1 (开关管) 击穿：非常常见，更换时务必检查IC1和相关保护电路。
- IC1 (TEA2260) 损坏：作为控制芯片，是核心故障点之一，常导致开关管击穿或电源无输出。
- C1, C2 (主滤波电容) 失效：容量下降或鼓包，会导致300V电压不稳，电源工作异常。
- 光耦IC2 (PC817) 损坏：导致稳压失效，输出电压过高或过低。
- 次级整流二极管击穿：导致电源因过流保护而停止工作。
第五部分：维修实例
故障现象：电视完全无反应，指示灯不亮。
维修过程：
- 拆下电源板,目视检查发现保险丝F1已熔断。
- 用万用表测量,发现整流桥BR1和开关管Q1均已击穿短路。
- 更换F1 (3.15A)、BR1和Q1。
- 为防止再次击穿,检查PWM芯片IC1的15脚供电正常，但8脚无输出，判断IC1已损坏。
- 更换IC1 (TEA2260)。
- 通电测试,电源板各组输出电压正常（+24V, +12V, +5V），故障排除。
最后提醒：电源板维修涉及高压，对新手有一定难度，如果对电路不熟悉，建议先从简单的元件更换（如保险丝、电阻）开始，或在有经验的人指导下进行，安全永远是第一位的！
