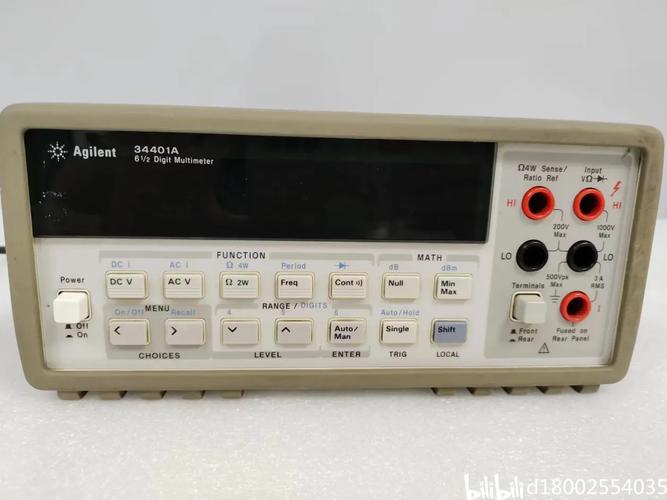

安捷伦34401A 数字万用表维修指南
安全须知与免责声明
- 断电操作： 在打开仪表外壳进行任何维修之前,必须拔下电源线。
- 高压风险： 即使断电，仪表内部的大容量电容器（尤其是在电源部分）中可能仍储存有高压电，在操作前,必须使用带绝缘手柄的螺丝刀或放电工具对这些电容器进行安全放电。
- 专业资质： 本维修指南假设操作人员具备模拟和数字电路分析、焊接、使用示波器和万用表等基本技能。
- 保修失效： 拆开仪表外壳将使其立即失去官方保修资格。
- 个人责任： 任何因本指南操作导致的设备损坏、人身伤害或数据丢失,责任由操作者自行承担。
常见故障现象与初步诊断
在深入维修之前，按照以下步骤进行初步诊断,可以快速定位问题或排除简单的操作失误。
（图片来源网络，侵删）
| 故障现象 | 可能原因 | 初步检查步骤 |
|---|---|---|
| 完全无显示 | 电源问题 保险丝熔断 电源板故障 显示板/主板故障 |
检查电源线： 确保电源线连接牢固，插座有电，可尝试更换一个已知正常的电源线。 检查保险丝： 在仪表背面找到保险丝座（通常标有 FUSE 250V），拔出保险丝用万用表测量是否导通。注意： 必须更换同规格、同类型的保险丝（通常是 T 250mA 或 T 500mA 慢熔型）。 “软”复位： 按住面板上的 Power 键约 10 秒，看是否能恢复。 |
| 显示异常 | 显示板问题 主板与显示板排线接触不良 软件错误 |
观察现象： 是所有字符都缺失/闪烁，还是部分笔画缺失？是全黑、全白还是有干扰条纹？ 重置仪表： 执行“恢复出厂设置”操作（在 Config -> System -> Restore Defaults）。重新插拔排线： 打开外壳后，找到连接主板和显示板的柔性扁平电缆（FPC），小心地拔下再重新插紧。 |
| 所有功能均失效 | 主板故障 电源板故障 CPU 或关键逻辑芯片损坏 |
检查自检： 开机时仪表会进行自检，并显示版本号，如果连自检都没有，通常是主板或电源问题。 测量电源电压： 使用示波器或高精度万用表测量主板和显示板上关键的电源电压点（如 +5V, ±15V, +3.3V 等），与原理图上的标注值对比。 |
| 单个功能失效 | 对应功能的前端衰减/切换继电器故障 对应功能的量程电阻或校准电路故障 对应功能的ADC通道或运放损坏 |
切换功能： 在不同功能（如 VDC, VAC, OHM）之间切换，观察是否某个特定功能不工作。 对比测量： 用一个已知正常的万用表测量同一个信号，对比结果。 |
| 测量读数不稳定/漂移 | 输入端接触不良 电源电压波动 前端运放或ADC性能劣化 仪表内部有轻微干扰源 |
检查输入端： 确保测试线、表笔和被测点连接牢固。 屏蔽测量： 使用屏蔽测试线，并将仪表的 LO 端与被测电路的 GND 短接，进行屏蔽测量。检查校准： 仪表可能需要重新校准。 |
| 过载保护后无反应 | 输入保护电路（保险丝、压敏电阻、瞬态抑制二极管）损坏 继电器触点粘连 |
检查保险丝： 这是最常见的原因，拔下并测量保险丝。 听继电器： 在切换量程或功能时，仔细听继电器是否有“咔哒”声，如果没有声音，可能是驱动电路或继电器本身损坏。 |

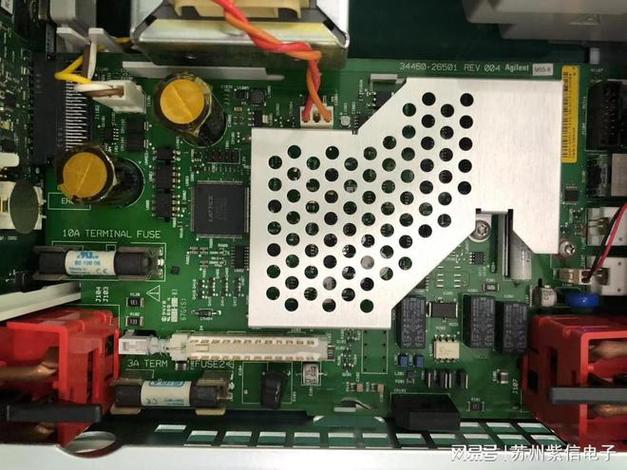

内部结构概览
打开仪表外壳后,你会看到主要的几个部分：
- 前面板/显示板： 包含LCD显示屏、按键薄膜和FPC连接器。
- 主板： 仪表的核心，包含微控制器、ADC、电源管理、功能切换逻辑和与显示板的通信接口。
- 电源板： 通常位于仪表的后部或侧面，将交流输入转换为仪表所需的各种直流电压（如+5V, ±15V等）。
- 输入端子板： 包含保险丝、输入保护电路和用于连接主板的信号线。
- 风扇（部分型号）： 用于散热。
详细维修步骤
1 电源故障维修
这是最常见的故障之一，如果仪表完全无电,重点检查电源板。
- 目视检查： 仔细检查电源板上的元件，寻找有无烧黑、爆裂的电容,有无明显的焊接点脱焊或虚焊。
- 测量交流输入： 在未通电的情况下，用万用表电阻档测量电源输入端子的两端，应有一定阻值（通常为几十到几百欧姆，取决于内部限流电阻和热敏电阻），如果短路,说明有严重短路故障。
- 测量整流输出： 通电后（注意安全！），用万用表交流档测量整流桥的交流输入端，应有约100V的交流电压，用直流档测量整流桥的直流输出端，应有约130-150V的直流电压。
- 检查开关管和开关变压器：
- 测量开关管（通常是MOSFET）的三个引脚之间是否短路。
- 检查开关变压器的初级和次级线圈是否通断。
- 检查次级输出：
- 测量各路直流输出（如+5V, +15V, -15V, +3.3V）的电压是否正常且稳定。
- 如果某一路输出电压为0或异常，检查该路的整流二极管、滤波电容和相关的稳压电路（如线性稳压器LDO）。
- 检查反馈电路： 开关电源的PWM控制器通过光耦或变压器次级采样来调节输出电压，检查光耦、稳压基准（如TL431）及其周边电阻是否正常。
2 显示问题维修
- 检查FPC连接： 这是最简单也最常见的原因，小心地拔下连接主板和显示板的FPC，用高纯度酒精和无尘布擦拭金手指部分，然后重新插紧,确保插到位。
- 检查显示板背光： 如果屏幕内容可见但非常暗，通常是背光驱动电路故障,检查背光LED及其驱动三极管或电阻。
- 检查显示驱动芯片： 如果显示内容完全混乱或部分区域无显示，可能是显示驱动芯片或其供电问题,测量驱动芯片的VCC和GND引脚电压是否正常。
- 替换显示板： 如果以上步骤都无法解决，且确认主板有正常的显示数据输出，那么很可能是显示板本身损坏,寻找同型号的备件进行替换。
3 测量功能故障维修
以直流电压档（VDC）失效为例：
- 信号追踪法：
- 从输入端子开始,用示波器追踪信号路径。
- 信号经过输入保护电路后,会进入一个由继电器组成的输入切换网络。
- 继电器吸合后，信号会通过一个精密电阻分压网络（衰减器）。
- 分压后的信号进入一个仪表放大器或缓冲放大器。
- 最后信号被送至ADC（模数转换器）进行转换。
- 检查继电器：
- 用万用表测量继电器线圈两端是否有驱动电压，如果没有,检查驱动三极管或其控制信号。
- 如果有驱动电压但继电器不吸合，可能是继电器线圈烧毁或触点粘连，可以给继电器线圈一个短暂的低压（如5V）进行测试。
- 检查衰减网络： 如果VDC只在高量程（如100V, 1000V）失效，很可能是对应量程的精密分压电阻变值或开路,用高精度万用表在线或离线测量这些电阻的阻值。
- 检查放大器/ADC： 如果信号在经过放大器后失真或消失，可能是运放损坏，测量运放的电源电压和输入/输出信号，如果怀疑ADC，可以尝试将一个已知的直流电压（如1.000V）直接送入ADC的输入端,看读数是否正确。
寻找资源与备件
- 官方手册： 安捷官网上可以下载到34401A的服务手册 和用户手册，服务手册是维修的“圣经”，包含详细的电路图、元件清单、校准程序和拆卸步骤。
- 搜索关键词：
Agilent 34401A Service Manual或Keysight 34401A Service Manual。
- 搜索关键词：
- 备件来源：
- 官方渠道： Keysight Parts（原Agilent Parts）提供原厂备件,但价格昂贵且周期长。
- 第三方供应商： 在eBay、Alibaba等平台可以找到大量第三方备件，如LCD显示屏、电源板、保险丝等，价格便宜，但质量参差不齐,需谨慎选择。
- 报废机拆机件： 购买一台功能不全的故障34401A作为“器官”来源,是性价比最高的维修方式。
维修安捷伦34401A需要耐心、细致和系统性的方法，遵循“从外到内，从简到繁”的原则：
（图片来源网络，侵删）
- 外部检查： 电源、保险丝、复位。
- 功能分析： 确定故障范围（全无、单功能、显示问题）。
- 内部诊断： 测量关键电压,追踪信号。
- 部件替换： 对于难以维修的模块（如电源板、显示板）,直接更换是最高效的方法。
- 校准： 在维修完成后，必须使用高精度的校准源（如5520A/5500A系列）对仪表进行重新校准,以确保其精度。
祝您维修顺利！
