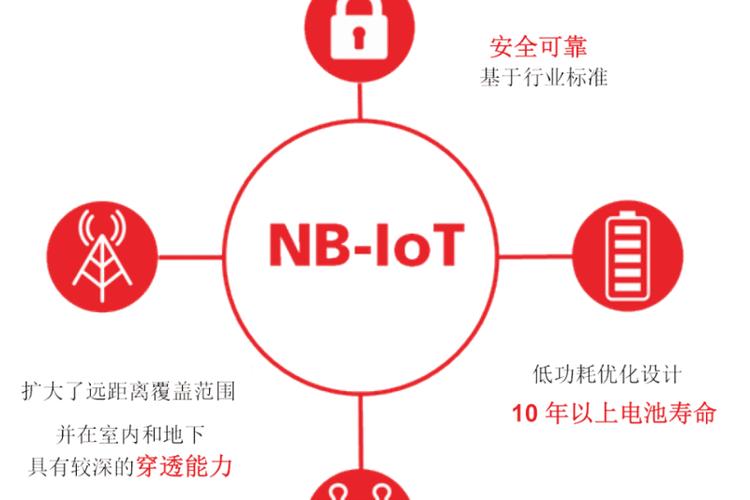

NB-IoT是3GPP（第三代合作伙伴计划）定义的一种低功耗广域网技术标准，它的核心目标是解决物联网应用中低功耗、低成本、广覆盖、大连接的需求，特别是在深度覆盖和电池寿命方面有突出优势。
（图片来源网络，侵删）
以下是NB-IoT技术标准的详细梳理，从核心概念到关键技术，再到演进方向。
NB-IoT 核心概念与定位
- 定义：NB-IoT（NarrowBand Internet of Things），即窄带物联网，是一种基于蜂窝网络的物联网连接技术。
- 提出背景：为了应对传统蜂窝网络（如2G/3G/4G）在物联网应用中的不足，
- 功耗高：手机级通信模块功耗大，不适合用电池供电的传感器。
- 覆盖不足：传统蜂窝网络信号穿透能力有限，难以覆盖地下室、管道、井下等“深度覆盖”场景。
- 成本高：模块和通信资费相对昂贵。
- 连接数有限：每基站的用户连接数有限，无法满足海量设备接入的需求。
- 3GPP标准制定：NB-IoT的标准主要由3GPP制定，其标准化历程如下：
- R13 (2025年6月冻结)：NB-IoT的首个正式版本，也称为 LTE-MTC (Release 13)，这是NB-IoT的“元年”，定义了所有核心功能和特性。
- R14 (2025年6月冻结)：对NB-IoT进行了增强和优化，例如引入定位功能、数据包头压缩、支持更高阶的调制方式等。
- R15 (2025年6月冻结)：引入 NB-IoT-EPS，即NB-IoT接入到4G核心网，支持VoLTE（高清语音）等更丰富的业务。
- R16 (2025年7月冻结)：引入 NR-NB-IoT，即NB-IoT接入到5G核心网，并增加了定位精度提升、多播、可靠时延等关键特性，使其能力更上一层楼。
- R17 (2025年3月冻结)：进一步增强了功能，如 RedCap (Reduced Capability) 的轻量化版本、5G定位增强、卫星接入支持等，进一步拓展了应用场景。
NB-IoT 核心技术特性与标准详解
NB-IoT的强大性能源于其一系列精心设计的技术特性，这些特性都在3GPP标准中进行了详细定义。
超低功耗
- 技术原理：
- PSM (Power Saving Mode，深度省电模式)：设备在数据发送或接收后，会进入休眠状态，不监听寻呼信号，直到有上行数据需要发送或定时器到期才唤醒，这极大地减少了射频单元的激活时间。
- eDRX (Extended Discontinuous Reception，扩展非连续接收)：在空闲模式下，设备可以延长监听网络寻呼信号的周期（最长可达10.24小时），在这段时间内，设备大部分时间都处于睡眠状态，只在特定时刻醒来“听一下”网络有没有召唤它。
- 减少信令交互：通过简化协议流程，减少设备与网络之间的信令交互次数，从而降低处理功耗。
深度覆盖
- 技术原理：
- 200 kHz 带宽：NB-IoT使用180 kHz的单一子载波，而不是LTE的20 MHz宽带，这降低了信号的峰值功率，提升了接收灵敏度。
- 高功率谱密度：在相同的发射功率下，NB-IoT的功率集中在更窄的频带上，因此单位频谱上的功率更高，穿透能力更强。
- 重复传输：NB-IoT允许数据包进行多次重复传输，即使信号很弱，只要有一次成功接收，网络就能正确解译数据，这显著提升了在地下室、矿井等信号恶劣环境下的可靠性。
- 增益：标准定义了20 dB的覆盖增强，意味着NB-IoT的信号穿透能力比传统LTE网络提升了100倍。
大连接数
- 技术原理：
- 简化信令：NB-IoT简化了接入和传输的信令流程，减少了信令开销，使得一个小区可以承载更多的设备。
- 资源池化：NB-IoT引入了“动态寻址”和“资源池”的概念，网络可以为海量设备动态分配资源，而不是像传统网络那样为每个用户永久分配资源。
- 容量提升：在同等条件下，一个NB-IoT基站的接入设备数量可达传统LTE基站的50-100倍。
低成本
- 技术原理：
- 简化协议栈：NB-IoT的协议栈比LTE更简单，对芯片的处理能力要求更低。
- 窄带宽：200 kHz的带宽要求使得射频前端的设计更简单、成本更低。
- 半导体成熟：由于技术成熟，芯片和模组的成本在不断下降，已经达到了大规模商用化的水平。
精准定位 (R14及以后版本增强)
- 技术原理：
- OTDOA (Observed Time Difference of Arrival)：设备测量来自多个基站的信号到达时间差，然后结合基站的地理位置信息，计算出自身位置。
- 定位精度：在R14中，室外定位精度通常在50-200米，R16版本通过引入新的参考信号和算法，可以将定位精度提升至10米级，满足资产追踪、共享单车等场景的需求。
NB-IoT 的关键协议与流程
NB-IoT的运行遵循3GPP定义的完整协议栈和流程。
协议栈
NB-IoT复用了LTE的协议栈架构，但进行了简化：
（图片来源网络，侵删）
- 无线资源层：定义了物理信道（如NPBCH, NPDCCH, NPDSCH, NPRACH）和传输机制。
- 数据链路层：负责数据的封装、加密、解密和可靠传输。
- 网络层：基于IP协议，负责设备寻址和路由。
- 应用层：如CoAP (Constrained Application Protocol)等轻量级协议，用于设备与服务器之间的数据交互。
关键流程
- 附着：设备首次入网或从休眠中唤醒后，向网络注册身份，建立连接。
- 激活：设备向网络请求或被网络分配资源，准备进行数据传输。
- 数据传输：
- 上行：设备通过NPDCCH监听调度许可，在NPDSCH上发送数据。
- 下行：网络通过NPDCCH调度设备，在NPDSCH上发送数据给设备。
- 去附着/休眠：数据传输完成后，设备可以进入PSM或eDRX模式，断开连接以节省功耗。
部署模式 (3GPP R13定义)
为了保护现有运营商的频谱资源,NB-IoT支持灵活的部署方式：
- Guard Band (保护带部署)：在LTE载波两侧的保护频带内部署NB-IoT，这是最常见的方式，对现有LTE网络影响最小。
- In-band (带内部署)：在现有LTE载波内部署，这需要LTE系统进行升级，以保护NB-IoT的子载波不受LTE用户数据的干扰。
- Standalone (独立部署)：使用独立的频段部署，不与LTE网络共享，适合新建网络或使用GSM等退网后的频段。
演进方向 (R15及以后)
NB-IoT并非一成不变，它正在与5G技术深度融合，持续演进：
- 接入5G核心网 (5GC)：从R15开始，NB-IoT可以接入5G核心网，享受5G网络带来的切片、网络切片管理、灵活计费等新能力。
- NR-NB-IoT：在R16中正式定义，将NB-IoT作为5G NR（新空口）的一部分，这使得NB-IoT可以与5G NR共享相同的硬件平台，降低部署成本，并利用5G的更高带宽和更低时延特性。
- RedCap for NB-IoT：在R17中，引入了面向NB-IoT的轻量化RedCap设计，使其能够支持一些需要更高数据速率和更低时延的物联网应用，弥合了NB-IoT和传统5G NR之间的性能差距。
- 卫星融合：R17开始探索NB-IoT与卫星通信的融合，以实现全球无缝覆盖。
| 特性 | 技术实现 | 3GPP版本 | 应用价值 |
|---|---|---|---|
| 超低功耗 | PSM, eDRX, 简化信令 | R13 | 电池寿命长达10年，适合水表、气表等 |
| 深度覆盖 | 200 kHz带宽, 高功率谱密度, 重复传输 | R13 | 覆盖地下室、矿井、管道等信号盲区 |
| 大连接数 | 简化信令, 资源池化 | R13 | 单小区支持数万设备连接，适合智慧城市 |
| 低成本 | 简化协议, 窄带宽 | R13 | 模组成本低，易于大规模推广 |
| 精准定位 | OTDOA算法 | R14/R16 | 资产追踪、共享单车、人员监护 |
| 5G融合 | 接入5GC, NR-NB-IoT | R15/R16 | 与5G网络协同发展，能力持续增强 |
NB-IoT是一套由3GPP精心设计的、面向物联网的蜂窝通信技术标准，它通过一系列创新技术，完美地解决了LPWAN场景的核心痛点，并仍在不断演进，将在未来很长一段时间内成为物联网领域的中坚力量。
