重要提示：安全第一！
长虹PT32700的电源板部分或全部电路直接与市电（220V）相连，且即使拔掉电源插头，大滤波电容中仍可能储存有足以致命的高压电！

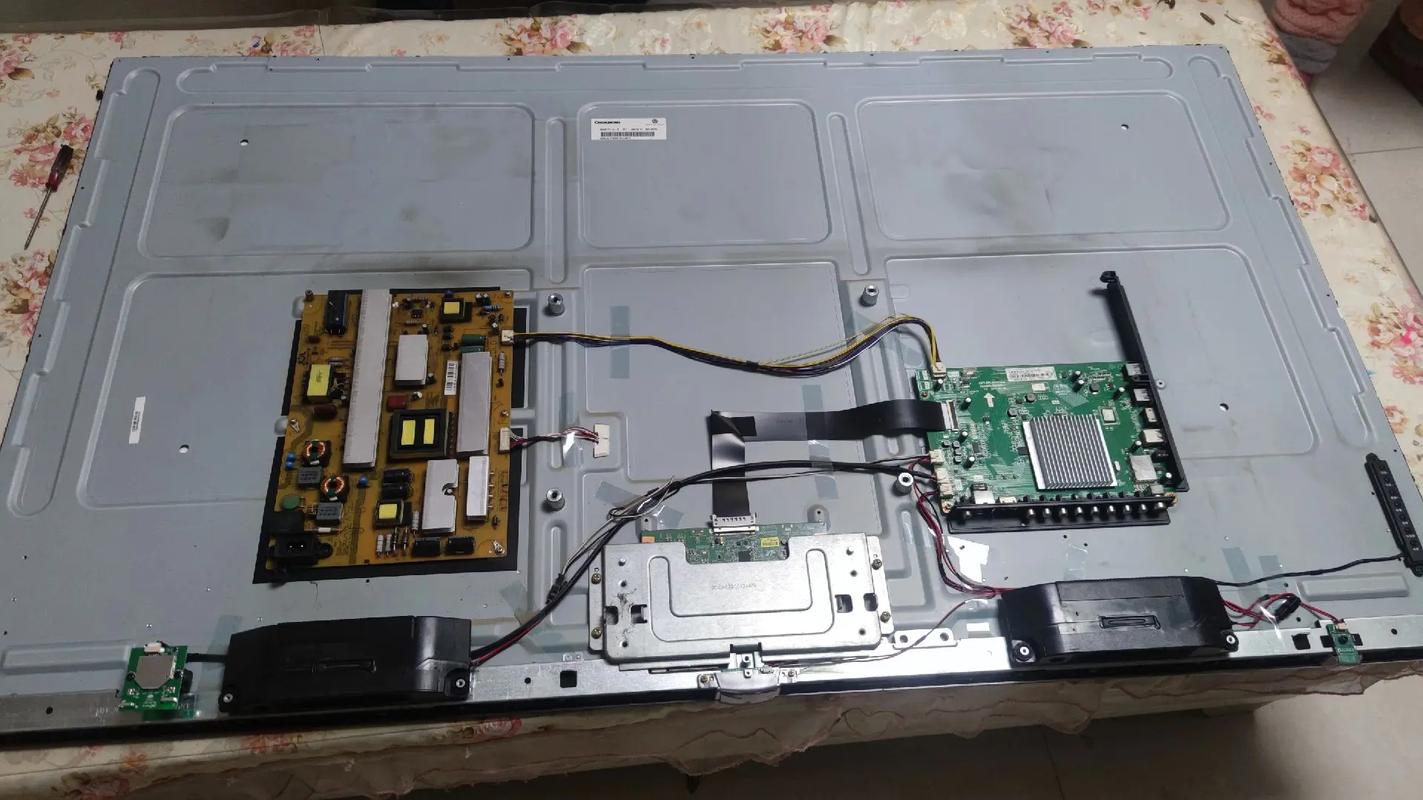

（图片来源网络，侵删）
在进行任何操作之前，请务必：
- 断开电源：将电视电源线从插座上拔下。
- 放电：等待至少5-10分钟，然后使用一个带绝缘手柄的螺丝刀或专用放电工具，跨接在电源板主滤波电容（通常是体积最大的那个电解电容，正负极之间）的两端进行放电,务必确认电压已完全释放为零。
- 使用隔离变压器：强烈建议维修时使用隔离变压器，它可以有效隔离市电火线与零线,降低触电风险。
- 佩戴绝缘手套：操作时佩戴绝缘手套,并站在干燥的绝缘垫上。
常见故障现象与初步判断
当电源板出现问题时,电视通常表现为以下几种现象：
| 故障现象 | 可能的故障区域 |
|---|---|
| 指示灯不亮，整机无任何反应 | 这是最常见的故障，通常指电源板自身损坏，无法输出+5V或+3.3V的待机电压，为CPU和指示灯供电。 |
| 指示灯亮（红色或黄色），但无法开机 | 待机电路正常，但主电源的PFC（功率因数校正）电路或主开关电源电路未启动，无法产生+24V、+12V、+135V等为主板、灯板、行扫描等供电的电压。 |
| 指示灯亮，有“吱吱”叫声，但无法开机 | 这通常是电源板有短路或过载现象，开关电源在启动后检测到异常负载，进入保护性间歇工作状态，发出“吱吱”声，常见原因有：输出端滤波电容失效、整流二极管击穿、负载电路（如行输出管）短路等。 |
| 保险丝熔断 | 明确指示电源板存在严重短路，常见故障点有：主整流桥、主滤波电容、PFC开关管（如MOSFET）、开关电源开关管等击穿短路。 |
维修思路与步骤
第一步：目视检查
在不通电的情况下,仔细观察电源板：
- 保险丝：位于电源板输入端，是第一个检查点，如果保险丝熔断且发黑,说明存在严重短路。
- 电容：检查是否有鼓包、漏液、炸裂的电容,这是最常见的故障点之一。
- 电阻：检查是否有烧黑、开裂的电阻,特别是限流电阻和保险电阻。
- 开关管：检查PFC开关管和主开关管（通常是大功率MOSFET或三极管）是否有炸裂、引脚发黑等烧毁迹象。
- PCB板：检查PCB板是否有烧焦的痕迹、烧断的铜箔。
第二步：电阻测量（关键步骤）
在完全放电后，使用万用表的电阻档（二极管档或低阻值档）进行测量,以判断是否存在短路。

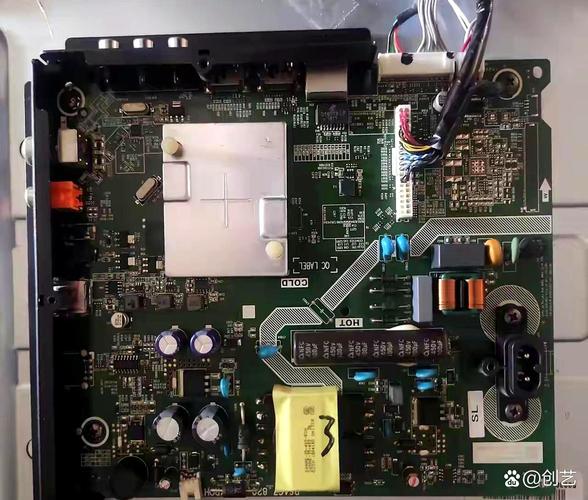

（图片来源网络，侵删）
-
测量输入端阻值：
- 将表笔接在电源板交流输入端子的两个接点上。
- 正常情况下，应有一定的阻值（几十到几百欧），且表笔对调后阻值相近，如果阻值很小或接近于0,说明输入回路存在短路。
- 重点检查：整流桥、主滤波电容。
-
测量PFC电路阻值：
- PFC电路通常位于电源板的中部，核心是一个大功率MOSFET（如STP22N60M2等）。
- 将红表笔接MOSFET的D极（漏极），黑表笔接S极（源极），正常情况下，应只有很小的二极管压降（约0.4-0.5V）。
- 如果D-S之间完全导通（阻值为0），说明MOSFET已击穿短路，这是保险丝熔断的首要 suspect。
-
测量主电源输出端阻值：
- 找到电源板的输出排线接口，测量各组输出端对地（通常是散热片或大面积覆铜地）的阻值。
- 重点检查+24V、+12V、+135V等电压的对地阻值。
- 如果某一路电压的对地阻值很小（如几欧姆），说明该路输出存在短路，需要顺着电路检查该路的滤波电容、整流二极管，以及其对应的负载电路（如行输出部分、伴音功放等）。
第三步：通电测试（谨慎操作）
如果目视和电阻测量未发现明显短路，或者已更换了损坏的元件（如击穿的开关管），可以进行通电测试。建议使用隔离变压器！

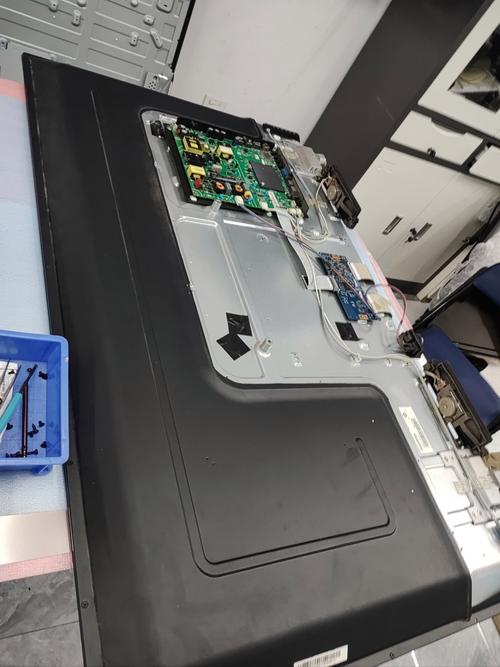

（图片来源网络，侵删）
-
连接假负载：
- 为了防止在维修过程中再次损坏元件或因负载问题导致保护，建议先断开电源板与主板、灯板等所有负载的连接。
- 在电源板的输出端，接上假负载进行测试，常用假负载是汽车灯泡（如21W/12V的灯泡）或大功率水泥电阻。
- +24V路：接一个10W/24V的灯泡或一个20Ω/10W的电阻。
- +12V路：接一个10W/12V的灯泡或一个10Ω/10W的电阻。
- +135V路：可以暂时不接,因为该路电流较小。
-
通电测量关键电压点：
- 给电源板通电，测量以下关键点电压：
- 待机电压：测量+5V或+3.3V输出端，如果没有，说明待机电路（如副电源IC、光耦、稳压IC）故障。
- PFC电压：测量PFC电路输出端（通常是+380V左右，但会随市电波动），如果PFC电压不正常（如仍然是+300V）,说明PFC控制IC或其驱动电路有问题。
- 主电源输出电压：测量+24V、+12V、+135V是否正常输出且稳定。
- 给电源板通电，测量以下关键点电压：
-
动态观察：
- 如果接上假负载后，电源能正常输出各组电压，且不再有“吱吱”声，说明电源板本身基本修复，问题可能出在负载电路（主板、灯板等）。
- 如果接上假负载后仍然无输出或保护，说明电源板内部还有其他故障,需要继续排查。
电源板关键电路与常见易损件
待机电路
- 功能：在电视待机时，产生+5VSB（待机电压）为CPU和红外接收头供电。
- 核心元件：一个小的开关电源IC（如TEA152X系列、VIPer12A/22A等）。
- 常见故障：
- IC损坏：最常见。
- 启动电阻：开路。
- 光耦：损坏,导致反馈环路失效。
- 副电源变压器：初级或次级线圈开路。
- 输出滤波电容：失效,导致电压不稳。
PFC（功率因数校正）电路
- 功能：将整流后的脉动直流电（约300V）提升到稳定的380V左右,提高电源效率和稳定性。
- 核心元件：PFC控制IC（如L6561、NCP1653等）、PFC开关管（大功率MOSFET）、升压电感、PFC二极管。
- 常见故障：
- PFC开关管击穿：极其常见，通常会导致保险丝熔断,务必检查其驱动电阻和栅极电阻是否同时损坏。
- PFC控制IC损坏。
- PFC二极管击穿。
- 升压电感损坏（少见）。
主电源电路
- 功能：产生+24V、+12V、+135V等电压供给整机。
- 核心元件：主电源控制IC（如UC384X系列、NCP139X系列等）、主开关管（MOSFET）、开关变压器、次级整流二极管（如肖特基二极管）。
- 常见故障：
- 主开关管击穿：常见,通常由负载短路或驱动电路异常引起。
- 次级整流二极管击穿：会导致对应输出电压为0,并可能引起过载保护。
- 电源控制IC损坏。
- 次级滤波电容失效：会导致输出电压纹波变大，图像出现干扰或“S”形扭曲。
总结与建议
- 从易到难：先检查保险丝，再检查外观，然后测量电阻,最后才通电测试。
- 抓住重点：对于长虹PT32700这类老电视，PFC开关管击穿和主电源开关管击穿是两大“杀手”,维修时要优先排查。
- 负载问题：如果电源板修好后，一接上主板就保护，很可能是主板上的行输出电路或伴音功放电路存在短路,需要同步排查。
- 配件来源：如果元件损坏，尽量使用同型号或参数相同的元件替换，对于电源IC、开关管等关键元件,建议从可靠的电子市场或网店购买。
- 寻求专业帮助：如果对电子电路不熟悉，或者没有合适的工具，强烈建议将电源板拆下，送到专业的电视维修店进行维修，自己维修风险高,且可能造成二次损坏。
希望这份详细的指南能帮助您成功修复您的长虹PT32700电视！祝您维修顺利！
