核心概念：什么是VGH电压？

要理解这个故障,首先必须明白VGH电压的作用。

（图片来源网络，侵删）

全称：VGH 是 Gate High Voltage 的缩写，即“门极高压”。
作用：它是一个正高压（通常在 +25V 到 +45V 之间，具体电压因屏幕型号和尺寸而异），专门用来给液晶屏上的 TFT薄膜晶体管 的“门极”（Gate）充电。
工作原理：
- 液晶屏上的每一个像素点都是一个微小的TFT开关。
- VGH和VGL（门极负压，约-5V到-10V）这对电压，就像一个“开/关”控制器。
- 当VGH电压到来时，会迅速打开TFT开关，允许源极电压（VSource，来自VCOM和源极驱动板）通过，对液晶电容充电，使液晶分子偏转,从而显示图像。
- 当VGL电压到来时，会迅速关闭TFT开关，并可能将之前电容上的电荷释放掉,为下一次充电做准备。

简单比喻：

“灰屏”在维修中通常指 “有背光，但图像显示异常，画面呈均匀的灰色，无任何图像细节”。

根本原因： 屏幕上所有的TFT开关都处于一种 “半导通”或“无法完全关闭” 的不确定状态。

正常情况：VGH电压足够高、足够快，能瞬间、可靠地打开TFT；VGL电压足够低，能瞬间、可靠地关闭TFT，每个开关都能精确地“开”或“关”,从而形成清晰的图像。
VGH电压故障时：
1. VGH电压偏低：VGH电压没有达到正常值（比如只有15V），这个电压不足以完全打开TFT开关，开关处于“似开非开”的微弱导通状态，源极电压会持续地、微弱地漏入液晶电容，导致所有像素点都处于一个中间的、灰色的电压状态，由于所有像素点都一样，所以画面是均匀的灰色，没有对比度,也就看不到图像。
2. VGH电压不稳：电压忽高忽低，导致TFT开关频繁地、不可靠地动作，画面会剧烈闪烁、抖动,最终也可能稳定在灰屏状态。
3. VGH电压完全丢失：虽然少见，但如果VGH完全消失，TFT开关无法打开，图像也会消失，但通常表现为黑屏（有背光）或雪花点,这与灰屏略有不同。

VGH电压异常（主要是偏低）是导致“灰屏”最直接、最常见的原因之一。

（图片来源网络，侵删）

安全第一！ 在进行任何测量之前，请务必断开电视电源，并等待高压电容充分放电，液晶屏驱动板上的电压非常高，操作不当有触电风险！建议由具备一定电子基础的人员操作。

观察现象：开机后，背光亮，但屏幕是均匀的灰色，无论输入什么信号（AV、HDMI）都一样，屏幕上没有字符、Logo或任何图像细节。
判断故障区域：
- 如果屏幕上有淡淡的、不规则的图像或彩色斑块：这很可能是 逻辑板（TCON板） 故障，或者屏幕本身（Panel）损坏,VGH故障通常是均匀灰屏。
- 如果屏幕是均匀的、像蒙了一层灰的玻璃：高度怀疑是 屏驱动板（也称X板、源极驱动板、Gate驱动板） 或其供电问题,其中VGH电路是重点怀疑对象。

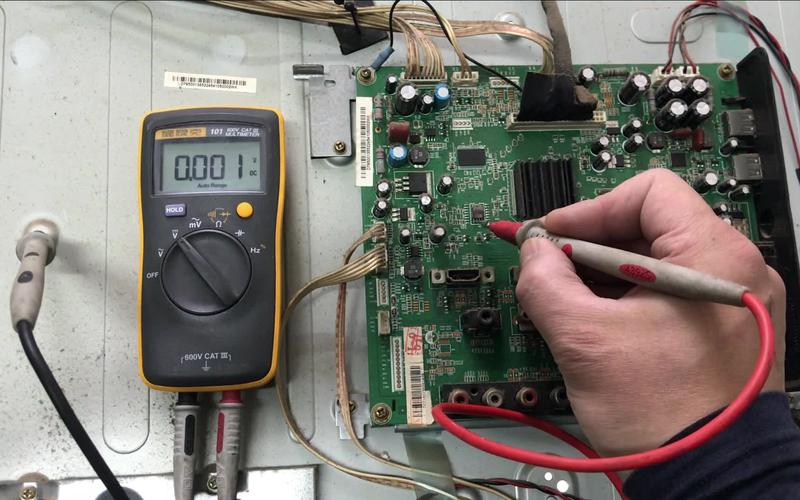

你需要使用万用表的 直流电压档 进行测量。

找到测量点：
- 位置：屏驱动板（X板）上，靠近屏幕排线接口的位置，通常会有一个或多个贴片元件或测试点，旁边会印有 "VGH"、"GH" 或 "GATE H" 等字样。
- 排线：屏驱动板通过一条扁平的 FPC排线 连接到屏幕本身，VGH电压也会通过这条排线传输，你也可以在排线的接口端找到对应的VGH测试点（需要查阅屏幕型号的图纸，有一定难度）。
- 图片参考：在网上搜索“液晶屏驱动板 VGH 测试点”，可以找到大量图片,帮助你识别。
进行测量：
- 万用表黑笔接地（通常是驱动板的金属螺丝孔或接地焊盘）。
- 红笔接VGH测试点。
- 开机，电视进入有信号的状态（比如播放一个画面）。
- 观察读数：
  - 正常：读数应该在标称电压范围内（例如33V），电压非常稳定，没有明显的波动。
  - 故障：
    - 电压偏低：例如只有10V、15V等,远低于正常值。
    - 电压不稳：万用表读数在跳动,或者电压时有时无。
    - 电压为0：完全没有电压。

情况1：VGH电压正常，但仍是灰屏

可能性：故障点可能在逻辑板（TCON板）或屏幕本身，逻辑板负责控制何时、何地发送VGH和VGL脉冲时序，如果时序错乱，即使电压正常，TFT也无法正确开关,此时需要检查逻辑板或更换逻辑板来尝试修复。

情况2：VGH电压异常（偏低/不稳/无）

这是我们要重点解决的情况，故障根源在屏驱动板（X板）上,你需要沿着供电链路向上排查。

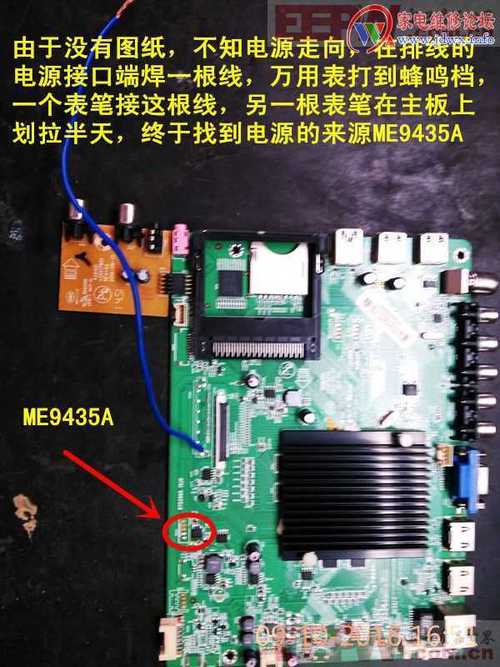

检查VGH的供电输入：
- VGH电压是由一个叫做 “VGH升压电路” 的模块产生的，这个电路需要一个较低的直流电压作为输入，通常是 +12V 或 +24V（来自电视主板）。
- 找到VGH升压芯片（常用型号如OZ9992/OZ9993/OZ9962等，或者是一些未标注型号的定制IC）的 电源引脚。
- 测量这个引脚是否有正常的输入电压（例如12V），如果这里没有电压，检查从主板到驱动板的供电线是否断裂,或者主板上对应的供电输出是否正常。
检查VGH升压电路本身：
- 如果输入电压正常，但输出（VGH）异常,那么问题就在升压电路内部。
- 常见易损元件：
  - 升压变压器/电感：这是升压电路的核心元件，如果内部短路或开路，将无法升压,用万用表蜂鸣档测量其初级和次级线圈是否通。
  - 储能电容：在升压芯片附近，通常有一个或多个高压电解电容（如耐压50V/100V的），这些电容会因高温而鼓包、漏液或失效，导致电压不稳。重点检查！
  - 升压芯片本身：芯片损坏是常见原因，但通常不会单独损坏,外围元件出问题的概率更高。
  - 驱动三极管/MOS管：负责驱动升压变压器工作,也可能击穿短路。
  - 贴片电阻/二极管：开路或变值。
