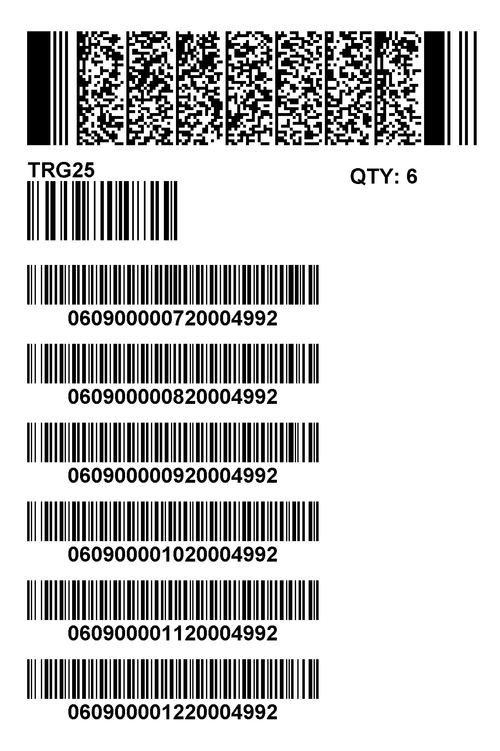

PDF417 是一种非常强大和灵活的二维条码符号系统,它的名字本身就揭示了其部分特性：
（图片来源网络，侵删）
- PDF: "Portable Data File"（便携式数据文件），意味着它可以在一个小空间内存储大量数据,就像一个文件一样。
- 417: 指的是其码型的编码方式，每个码型由4个条和4个空（共17个模块）组成，因此得名 417。
下面我们从多个维度来深入了解这项技术。
核心特点与优势
PDF417 的核心优势在于其高容量和高可靠性。
-
大容量数据存储
- 可以存储多达 1850个大写字母 或 2710个数字 或 1100个字节 的二进制数据。
- 支持多种数据类型，包括文本、数字、字节、字节压缩模式等。
- 可以存储汉字，通过双字节编码，理论上可以存储约 1100个汉字。
-
高纠错能力
（图片来源网络，侵删）- 这是 PDF417 最突出的特点之一，它内置了多层纠错机制（Reed-Solomon 算法）。
- 纠错等级分为0到9共10级，级别越高，纠错能力越强,但占用的存储空间也越多。
- 即使条码有 30%甚至更高 的部分被污损、遮挡或破坏，扫描设备依然能够正确读取其中的信息，这使得它在恶劣环境下（如物流、仓储）非常可靠。
-
多种尺寸和纵横比
- PDF417 的宽高比是可变的，可以通过增加行数来容纳更多数据,或者在空间有限时减少行数。
- 这使得它非常灵活,可以适应不同大小的标签和介质。
-
结构化堆叠
- 它是一个“堆叠式”条码，由多行“线性”条码堆叠而成，每一行都像一个独立的条码，包含自己的起始/终止符和校验信息。
- 这种结构使得即使部分行损坏，其他行也可能被成功读取,进一步增强了鲁棒性。
-
双向可读
PDF417 条码包含特殊的“起始符”和“终止符”，无论从左到右还是从右到左扫描,解码器都能正确识别方向并读取数据。
（图片来源网络，侵删） -
信息丰富
- 除了存储主要数据，还可以存储宏PDF417信息，将一个大文件分割成多个小条码，每个条码都包含文件头、数据段和文件尾信息,可以独立扫描后再组合成完整文件。
- 还可以包含可选的字节/文本/数字压缩模式,以最高效的方式存储数据。
基本结构
一个标准的 PDF417 条码由以下几个部分组成：
- quiet zone (空白区): 条码周围必须留有一定宽度的空白区域,确保扫描器能准确识别条码的边界。
- start pattern (起始模式): 位于条码最左侧，是一组独特的条空组合，用于标识这是一个 PDF417 条码，并指明其堆叠的方向（从左到右或从右到左）。
- left row indicator pattern (左侧行指示符): 第一行的特殊标记，用于指示当前是第几行、总共有多少行以及纠错等级等信息。
- data codewords (数据码字): 这是条码的核心部分，每一行都包含多个码字，每个码字（通常为15个模块宽）代表一个字符或数字,这些码字通过不同的条空组合来表示。
- right row indicator pattern (右侧行指示符): 与左侧行指示符类似,用于验证和纠错。
- stop pattern (终止模式): 位于条码最右侧，是另一组独特的条空组合,表示条码的结束。
- row separator (行分隔符): 在行与行之间，通常是一条贯穿整个条码宽度的细黑线,用于分隔每一行。
工作原理（编码流程）
将文本或数据转换为 PDF417 条码的过程大致如下：
- 数据分析: 编码器首先分析输入的数据，判断是纯数字、纯文本还是混合数据，然后选择最优的数据压缩模式（如文本模式、数字模式、字节模式等）来最小化码字数量。
- 数据到码字的转换: 将分析后的数据流转换成一串数字（0-928），这个过程包括文本转换、模式切换等。
- 添加纠错码: 在数据码字之后，根据设定的纠错等级（0-9），使用 Reed-Solomon 算法计算出一定数量的纠错码字,并附加到数据码字之后。
- 构建行指示符: 为每一行生成一个行指示符，该指示符包含行号、总行数和纠错等级等信息。
- 码字到条空模式的转换: 将最终的码字序列（包括数据码字、纠错码字和行指示符）转换为条和空的图案,每个码字被映射成一个特定的15模块宽的条空组合。
- 生成最终条码: 将所有行的图案按照顺序堆叠起来，并加上起始符、终止符和行分隔符，最终形成完整的 PDF417 条码图像。
纠错机制详解
纠错是 PDF417 的灵魂，它使用的是Reed-Solomon (RS) 算法。
- 原理: 可以把数据码字看作一个多项式，纠错码字是根据这个多项式计算出的“校验和”，当扫描时，解码器会重新计算校验和,并与扫描到的纠错码字进行比较。
- 差异定位: 如果数据在传输（印刷/扫描）过程中出错，计算出的校验和会与扫描到的不同，通过比较差异,解码器可以精确定位出错误发生在哪些码字上。
- 错误纠正: 一旦定位到错误，RS 算法可以利用冗余的纠错码字信息，像解数学方程一样，将原始的正确数据“修复”或“恢复”出来。
- 纠错能力: 纠错等级决定了纠错码字的数量，纠错等级为5时，大约能恢复掉15%的损坏数据，等级为9时，可以恢复掉约60%的损坏数据,但此时条码会变得非常长和密集。
应用场景
凭借其大容量和高可靠性的特点，PDF417 在许多领域得到了广泛应用：
- 身份识别: 这是最经典的应用，中国的居民身份证、美国驾照、加拿大身份证等都在背面印有 PDF417 条码，包含了姓名、性别、民族、出生日期、住址、身份证号等大量个人信息,方便快速核验。

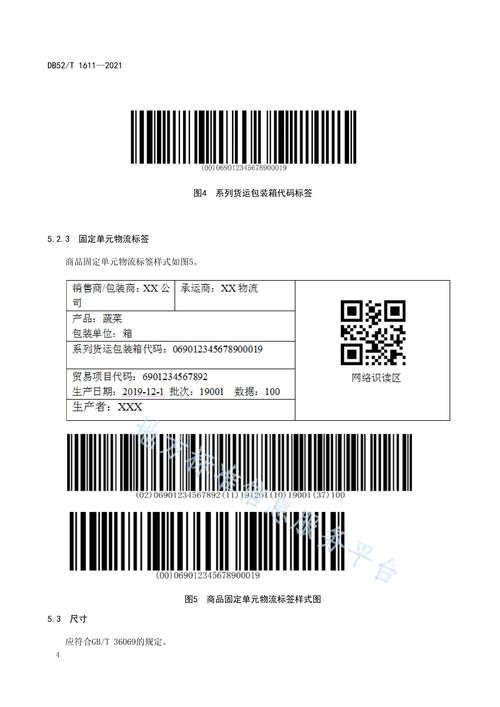

- 物流与供应链: 在包裹、货运单上打印 PDF417，可以包含完整的运单信息（发货人、收货人、目的地、追踪号、货物详情等）,实现自动化分拣和追踪。
- 运输行业: 美国的驾照和机动车登记证上的 bar code PDF417,包含了驾驶者的完整档案。
- 证照管理: 公司员工卡、学生证、会员卡等，将持卡人的信息编码在条码中，方便门禁、签到、消费等。
- 电子票务: 电影票、火车票、飞机登机牌上的条码通常是 PDF417 或其变体（如 MicroPDF417），包含了订单号、座位号、场次等所有关键信息。
- 资产管理: 在设备或资产上贴上 PDF417 标签，记录资产编号、购买日期、维护记录等,便于盘点和管理。
与其他二维码的比较
| 特性 | PDF417 | QR Code (二维码) | Data Matrix |
|---|---|---|---|
| 类型 | 堆叠式二维码 | 矩阵式二维码 | 矩阵式二维码 |
| 容量 | 极高 (约1850字母) | 高 (约2000字母) | 中等 (约1500字母) |
| 纠错能力 | 极高 (最高可达50%+) | 高 (最高约30%) | 高 (最高约25%) |
| 主要优势 | 超大容量、超强纠错 | 读取速度快、普及度高、支持logo美化 | 小尺寸、高密度、工业标准 |
| 主要劣势 | 相对复杂、图像不如QR Code“友好” | 容量略低于PDF417 | 容量相对较小 |
| 典型应用 | 身份证、驾照、物流单 | 个人名片、网站链接、支付、票务 | 电子行业、小零件标记、医药追溯 |
| 外观 | 多行线性条码堆叠 | 方形，带三个定位角 | 方形或矩形，带定位图案 |
局限性
- 印刷和扫描要求: 由于其复杂的结构和纠错图案，PDF417 对印刷质量有一定要求，如果印刷模糊或对比度不足,会增加扫描难度。
- 尺寸: 相比 QR Code，PDF417 在存储相同数据时，通常需要更大的面积,尤其是在纠错等级较高时。
- 普及度: 在消费级应用中（如扫码加好友、打开网页），QR Code 凭借其简洁、美观和广泛的手机支持，成为了绝对的主流，PDF417 更多地用于政府和工业等专业领域。
PDF417 是一种功能极其强大的“工业级”二维条码，它牺牲了一部分美观性和尺寸优势，换来了无与伦比的数据容量和错误恢复能力，在需要将大量结构化、高价值信息印制在介质上，并确保其在各种环境下都能被可靠读取的场景中，PDF417 依然是当之无愧的首选技术之一。
