PFC电源维修如何快速定位故障?

第一部分:PFC电源维修基础理论

在动手维修之前,必须理解PFC电路的基本工作原理,否则就像“盲人摸象”,无法判断故障点。

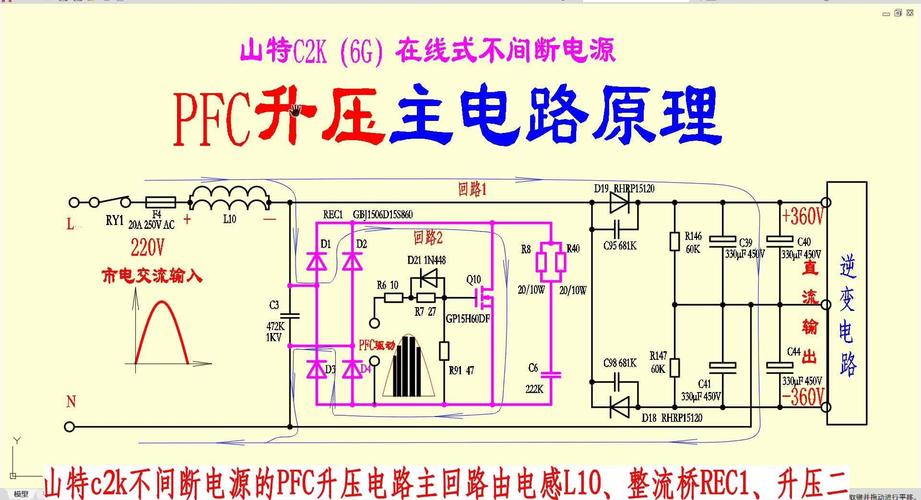

PFC电源维修如何快速定位故障?-图1
(图片来源网络,侵删)

1 为什么需要PFC电路?

  • 传统电源的问题:普通的整流滤波电路(AC输入 -> 整流桥 -> 大电容)会导致输入电流波形畸变,不再是正弦波,而是呈尖峰脉冲状,这会产生两大问题:
    1. 功率因数低:通常只有0.6-0.7,这意味着电网需要提供比实际所需更大的电流才能驱动电源,造成能源浪费。
    2. 电网污染:大量的高次谐波电流会污染电网,干扰其他用电设备。
  • PFC电路的作用:PFC电路的核心目标是让输入电流波形跟随输入电压波形,使其变为平滑的正弦波,这样,功率因数可以提升到0.95以上,并且极大地减少了谐波污染。

2 PFC电路的核心结构与工作原理

最常见的PFC电路是升压型(Boost)APFC(有源功率因数校正),它主要由四个部分组成:

  1. 桥式整流器:将交流电转换为脉动的直流电。
  2. 储能电感:在开关管导通时储存能量,在开关管关断时释放能量,平滑电流。
  3. 主开关管:通常是MOSFET,通过高速的开关动作来控制电感的充放电,从而“整形”输入电流。
  4. 输出整流二极管:在开关管关断时,将电感和输入电源的能量一起传递给输出大电容。
  5. 控制芯片:PFC电路的“大脑”,它通过检测输入电压、输入电流和输出电压,来精确控制主开关管的导通和关断时机,确保输入电流始终跟随电压波形,并稳定输出电压(通常是直流380V左右),常见的控制芯片有ICE2HS01G, NCP1653, L6562, UCC28600等。

工作流程简述:

  1. 控制芯片通过输入电压采样电路,实时监测交流输入的瞬时电压和相位。
  2. 控制芯片通过电流采样电路(通常在MOSFET的源极或电感地端串联一个小阻值电阻)检测输入电流的大小。
  3. 控制芯片内部有一个乘法器,它会根据期望的输出功率和输入电压的瞬时值,计算出当前时刻应该输入的参考电流
  4. 控制芯片将检测到的实际输入电流参考电流进行比较,通过一个电流环(内环)来调节PWM脉冲的宽度,确保实际电流精确地跟随参考电流。
  5. 控制芯片通过输出电压采样电路监测PFC输出端的电压(通常是380V),并通过一个电压环(外环)来调整整体输出功率的基准,从而稳定输出电压。

核心要点:PFC电路可以看作是一个受控的电流源,其输出电流的波形由输入电压波形决定,而输出功率的大小则由输出电压需求决定。


第二部分:PFC电源维修通用原则与安全

1 安全第一!

PFC电源的输出端存在高压直流电(断电后,大电容上仍会存有危险的高压),必须严格遵守以下安全规程:

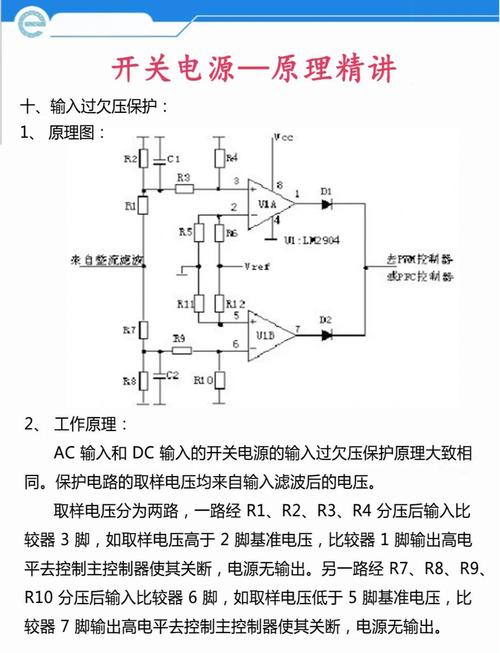

PFC电源维修如何快速定位故障?-图2
(图片来源网络,侵删)
  • 断电后必须放电:使用大功率电阻(如5W/100kΩ)对PFC输出端的滤波电容进行放电,或使用带绝缘工具的螺丝刀短接电容正负端进行放电,并用电表确认电压已降至安全范围(<50V)。
  • 单手操作:维修时尽量只用一只手操作,另一只手放在背后,防止电流通过心脏。
  • 使用隔离变压器:为维修电源和被测设备加装隔离变压器,可以有效防止因火线、零线反接或设备漏电造成的触电风险。
  • 保持绝缘:确保工作台面干燥,佩戴绝缘手套,使用绝缘工具。

2 维修思路:先外后内,先易后难,先静后动

  1. 先外后内:检查电源的外部连接、保险丝、输入输出线缆是否完好。
  2. 先易后难:先检查最直观、最容易更换的元件,如保险丝、大电容、整流桥等。
  3. 先静后动:先在不通电(静态)情况下测量电阻、二极管、三极管等元件是否开路或短路,再通电(动态)测量关键点的电压波形,判断电路是否按预期工作。

第三部分:PFC电源常见故障现象与维修方法

故障现象一:整机无反应,保险丝熔断

这通常意味着电源存在严重的短路故障。

维修步骤:

  1. 断电并放电:确保输入端电容已完全放电。
  2. 静态测量
    • 测量输入端电阻:用万用表二极管档或电阻档测量AC输入插头两端的电阻,正常情况下应有一定的阻值(整流桥正向电阻),如果阻值接近0Ω,说明输入回路有短路。
    • 排查输入回路:重点检查整流桥是否击穿短路,可以用二极管档分别测量其四个二极管。
    • 排查PFC主回路:测量PFC开关管(MOSFET)的D-S极之间是否击穿短路,这是最常见的故障点之一,如果击穿,需要继续检查导致其损坏的原因。
    • 排查PFC输出端:测量PFC输出端的滤波电容(通常是高压电解电容)是否短路或严重漏电,同时检查其并联的PFC续流二极管(也叫升压二极管)是否击穿。
  3. 找到故障点并更换:更换损坏的元件(如整流桥、MOSFET、续流二极管、电容)。
  4. 排查驱动电路:如果MOSFET再次损坏,极有可能是PFC驱动电路有问题,导致MOSFET工作在开关放大区而烧毁,需要检查PFC控制芯片及其外围的驱动电阻、上拉/下拉电阻是否正常。

故障现象二:保险丝完好,但无直流电压输出

这通常意味着电源没有正常工作,存在开路性故障或控制电路未启动。

维修步骤:

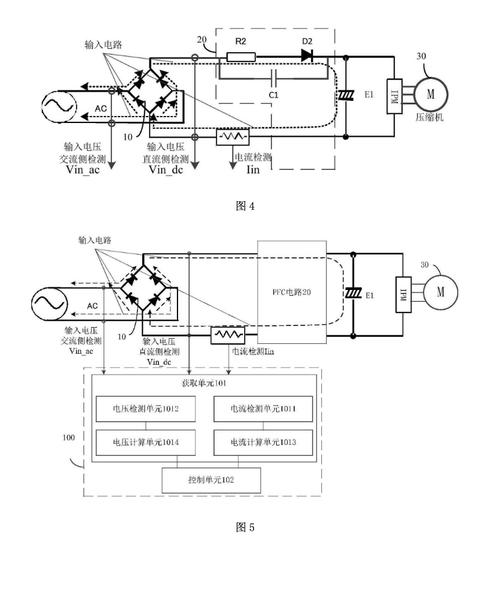

PFC电源维修如何快速定位故障?-图3
(图片来源网络,侵删)
  1. 测量PFC输出电压:用万用表测量PFC输出端(通常是380V)的电压。
    • 情况A:PFC输出电压为0V
      • 检查启动电阻:PFC控制芯片需要工作电压才能启动,通常由一个从高压直流母线(或AC整流后)引下的大阻值电阻(如几百kΩ)提供启动电流,检查这个电阻是否开路。
      • 检查PFC控制芯片:测量芯片的VCC引脚是否有电压,若无,检查启动电阻和VCC滤波电容,若有电压,但芯片不工作,可能是芯片本身损坏。
      • 检查反馈电路:PFC电压采样电阻(通常是一个高阻值电阻分压网络)是否开路或变值,这会导致芯片认为输出电压过低或过高,从而不工作。
      • 检查电流采样电阻:串联在MOSFET源极或电感地端的小阻值电流采样电阻是否开路,如果开路,芯片检测不到电流,会认为故障,禁止输出。
    • 情况B:PFC输出电压正常(约380V),但最终输出(如12V/5V)为0V
      • 这说明PFC电路工作正常,但后级DC-DC变换电路(如LLC、半桥、正激等)没有工作。
      • 检查后级PWM控制芯片的供电、启动、反馈等电路,这部分的维修思路与普通开关电源类似。

故障现象三:PFC输出电压过低或过高

这通常是反馈环路或控制芯片出了问题。

维修步骤:

  1. 测量PFC控制芯片的反馈引脚电压:根据芯片手册,查找电压采样反馈引脚(通常标记为FB或VS),正常工作时,这个引脚有一个固定的基准电压(如2.5V或1V)。
  2. 检查电压采样电阻分压网络:连接到PFC输出端和芯片FB引脚之间的一串高阻值电阻,检查是否有电阻变值、开路或短路,这是导致输出电压异常最常见的原因。
  3. 检查PFC控制芯片:如果外围电路都正常,但输出电压就是无法稳定,可能是控制芯片内部的误差放大器或PWM逻辑损坏。
  4. 检查电流采样电路:电流采样环路故障也可能导致输出电压异常,但相对少见。

故障现象四:输出有电压,但带载能力差,输出电压跌落严重

这通常意味着功率传递路径上存在损耗过大或软启动问题。

维修步骤:

  1. 检查PFC续流二极管:二极管正向压降过大或轻微漏电,会导致在开关管关断时能量损失严重,可以用万用表二极管档测量其正向压降,应小于0.5V。
  2. 检查PFC开关管:MOSFET的导通内阻Rds(on)变大,会导致导通损耗增加,同样影响带载能力。
  3. 检查储能电感:电感是否饱和或磁芯开裂,饱和的电感会失去储能作用,导致电流波形畸变,功率下降。
  4. 检查输出电容:PFC输出端的滤波电容容量下降或ESR(等效串联电阻)增大,会导致输出电压纹波增大,带载时电压跌落明显。
  5. 检查软启动电路:如果软启动电容失效,可能会导致电源启动瞬间冲击过大,进入保护状态。

第四部分:关键测试点与维修工具

1 必备工具

  • 数字万用表:用于测量电压、电阻、二极管。
  • 示波器维修PFC的必备工具! 用于观察关键点的电压和电流波形,判断电路工作状态。
  • 带隔离功能的交流调压器:安全地、可调地输入AC电压,方便上电测试。
  • 烙铁和热风枪:用于拆焊元件。
  • 配件:常用型号的PFC控制芯片、MOSFET、整流桥、高压电解电容等。

2 关键测试点(以典型电路为例)

测试点 正常状态(典型值) 故障分析
AC输入端 220V交流电 检查保险、开关、输入线。
AC整流后 约310V直流脉动电压 整流桥是否开路?
PFC输出端 空载时约380V,带载时稳定 低于380V,检查PFC电路;高于380V,检查反馈电路。
PFC控制芯片VCC 启动后稳定在12-20V 启动电阻开路?芯片损坏?
PFC控制芯片FB引脚 稳定的基准电压(如2.5V) 电压采样电阻网络故障。
PFC控制芯片CS/ISEN引脚 静态为0V,动态有小幅锯齿波 电流采样电阻开路?MOSFET不工作?
MOSFET栅极 静态为0V或低电平,动态为高频PWM脉冲 无驱动脉冲,检查控制芯片和驱动电路,脉冲异常,检查驱动电路。
储能电感电流波形 示波器电流探头测得,应为平滑的正弦波 波形畸变,检查电感、MOSFET、控制芯片。

维修PFC电源是一个系统性的工程,需要理论知识和实践经验相结合。

  1. 理论先行:深刻理解升压PFC的工作原理,明白电流环和电压环的作用。
  2. 安全为上:时刻牢记高压危险,做好放电和隔离措施。
  3. 逻辑清晰:遵循“先外后内、先易后难、先静后动”的原则,逐步缩小故障范围。
  4. 善用工具:万用表用于静态测量,示波器是动态调试的“眼睛”,必不可少。
  5. 善用资料:查找对应电源的原理图芯片数据手册,是快速定位问题的关键。

通过以上系统性的学习和实践,你将能够逐步掌握PFC电源的维修技能。
