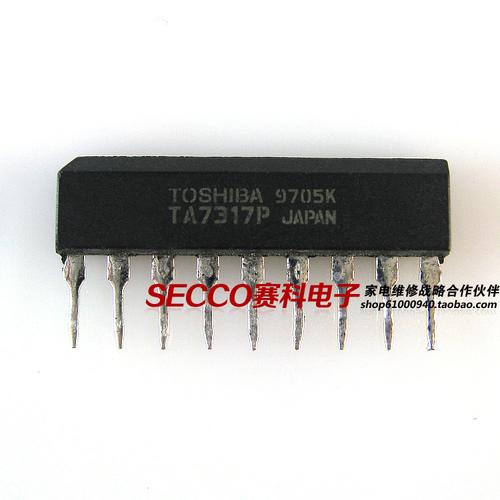

TA7317P（以及它的孪生兄弟TA7317AP）是一块非常经典的、用于音频功率放大器的双声道扬声器保护继电器驱动集成电路，它的核心功能是在功放出现异常时（如直流输出、过载、开机/关机冲击），迅速切断扬声器的连接，以保护昂贵的扬声器单元和功放末级。
（图片来源网络，侵删）
TA7317P 的工作原理
要维修它,首先必须理解它的工作原理，TA7317P内部集成了两个独立的比较器，每个声道对应一个。
正常工作状态（继电器吸合，扬声器接通）：
- 供电正常：Vcc脚（第8脚）有稳定的正电压（通常来自功放的+B电源，经滤波后约+15V至+50V）。
- 检测信号正常：
- 直流检测：从功放输出端引出一个信号，通过一个电阻网络分压后，送入TA7317P的IN+脚（第2脚和第6脚，对应左右声道）。
- 参考电压：功放输出端的直流电压理论上为0V，这个0V电压通过另一个电阻网络，作为参考电压送入TA7317P的IN-脚（第1脚和第5脚）。
- 比较器判断：当IN+脚的电压非常接近IN-脚的0V参考电压时（在允许的微小误差范围内，50mV），比较器输出低电平。
- 驱动继电器：比较器的低电平输出使得内部的输出三极管（第3脚和第7脚）截止，从Vcc脚过来的电流会流过一个外接的LED指示灯和限流电阻，再通过第4脚（GND）回到地，LED点亮，表示功放处于正常保护状态（注意：这个亮灯状态有时会让人误解，具体看下面逻辑分析）。
- 继电器动作：由于输出三极管截止，其集电极（第3/7脚）为高电平，这个高电平通过一个基极限流电阻驱动外部的NPN型三极管（如C1815, 2N5551等）导通，NPN三极管导通后，继电器线圈得电，触点吸合，将扬声器接入功放输出端。
保护状态（继电器释放，扬声器断开）： 当功放出现故障，输出端产生正或负的直流电压时：
- 检测信号异常：IN+脚的电压会显著高于或低于IN-脚的0V参考电压。
- 比较器翻转：比较器检测到电压差超出阈值后，输出立即翻转为高电平。
- 驱动继电器：比较器的高电平输出使其内部的输出三极管饱和导通。
- 指示灯变化：内部三极管饱和导通，将第3/7脚拉到接近地电位（约0.3V），外接的LED指示灯熄灭（因为其两端没有足够的电压差）。
- 继电器释放：由于NPN三极管的基极（连接到第3/7脚）被拉低，NPN三极管截止，继电器线圈失电，触点释放，扬声器与功放断开，得到保护。
重要逻辑总结：

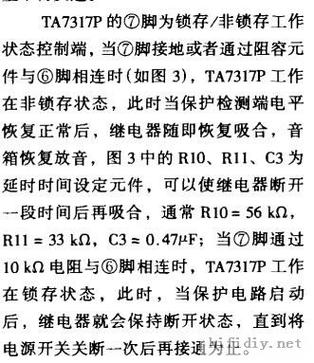

（图片来源网络，侵删）
- LED亮：通常表示电路正在检测中，可能是正常的待机/保护状态，也可能是故障状态，需要结合继电器是否吸合判断。
- LED灭：通常表示已触发保护，继电器释放，扬声器被切断。
- 继电器吸合：扬声器接通，是唯一能正常放音的状态。
- 继电器释放：扬声器断开，电路处于保护状态。
TA7317P 的典型应用电路
维修思路与步骤
维修保护电路,遵循“由外到内、由简到繁”的原则。
第一步：现象确认与初步判断
-
观察继电器状态：
- 继电器始终不吸合：这是最常见的情况，说明保护电路没有被“解除”，一直处于保护状态。
- 继电器频繁“嗒嗒”吸合又释放：说明检测电路在临界点抖动，通常是检测电阻网络或参考电压有问题。
- 继电器一直吸合，但功放无声：问题很可能不在保护电路，而在功放前级或末级，可以暂时短接继电器触点来判断。
-
观察LED指示灯：
- LED一直亮，继电器不吸：这是典型的工作状态，但保护条件未满足，重点检查直流检测电压和参考电压。
- LED一直灭，继电器不吸：说明保护电路已触发，重点检查是什么原因导致了保护（直流电压？）。
- LED闪烁：同继电器频繁动作。
第二步：供电检查（最基础）
- 测量Vcc脚（第8脚）电压：
- 电压为0或很低：检查供电通路上的保险丝、滤波电容是否失效或短路，如果Vcc都没有，芯片肯定不工作。
- 电压不稳定，波动很大：检查滤波电容是否失效（容值减小）或漏电。
- 电压正常：进行下一步。
第三步：静态直流电压检查（核心步骤）
这是判断保护电路是否被触发的关键,在功放未输入信号且末级功放管正常（没有击穿）的情况下进行测量。

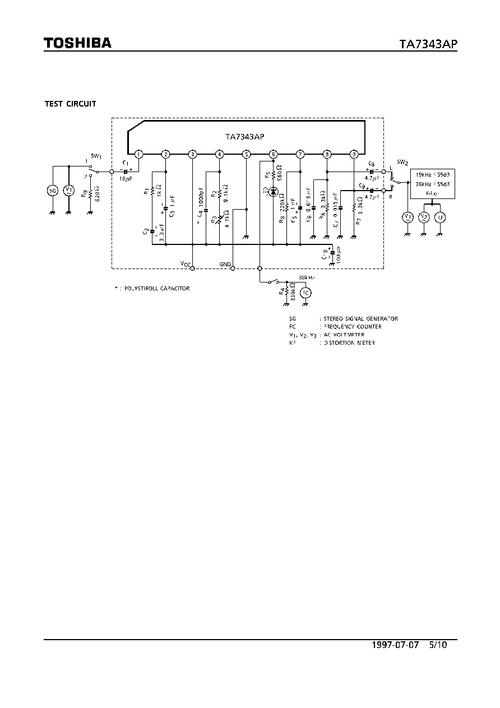

（图片来源网络，侵删）
-
测量参考电压（IN-脚）：
- 用万用表直流电压档测量第1脚和第5脚的电压。
- 正常情况下,这个电压应该非常接近0V，如果偏离0V较多（比如超过±100mV），说明参考电压偏置电阻有问题（开路、变值或对地/对电源短路），这是导致误保护的常见原因。
-
测量检测电压（IN+脚）：
- 测量第2脚和第6脚的电压。
- 正常情况下,这个电压也应该非常接近0V。
- 如果第2脚或第6脚电压明显偏离0V（比如大于+0.5V或小于-0.5V），而第1脚或第5脚电压正常（接近0V），说明功放输出端存在直流电压，保护电路被正确触发，问题根源在功放末级，而不是保护电路本身，你需要去修功放。
第四步：元件级检查（如果电压正常但继电器不吸）
如果参考电压和检测电压都接近0V,但继电器就是不吸，说明保护电路本身或其驱动部分有故障。
-
检查外接驱动三极管：
- 这个三极管（通常是NPN，如C1815）是故障高发区。
- 测量其三个极的电压：
- 基极：电压应接近Vcc（高电平），因为TA7317P的输出脚（第3/7脚）应为高电平。
- 集电极：电压应接近0V，因为继电器线圈另一端接Vcc，三极管导通后集电极被拉低。
- 发射极：接地，应为0V。
- 判断：如果基极是低电平，说明TA7317P内部输出有问题，如果基极是高电平但集电极不是低电平，说明这个三极管开路或未饱和导通。
-
检查继电器本身：
- 听声音：给继电器线圈两端直接加上一个合适的直流电压（如12V），如果能听到清脆的“嗒”一声，说明继电器线圈是好的。
- 测电阻：如果没声音，用万用表电阻档测量继电器线圈阻值，正常应为几十到几百欧姆，如果阻值无穷大，线圈已断路。
-
检查保护电路的“静音”或“解除”脚（如果有）：
有些功放设计会从功放前级引出一个信号到TA7317P的某个脚（如第4脚），用于开机延时或解除静音，如果这个脚的电压不正常，也可能导致继电器不工作，查阅具体功放的图纸。
-
检查TA7317P芯片本身：
- 这是最坏的情况,如果以上所有外围元件都检查过没问题，很可能是芯片内部损坏。
- 判断方法：
- 测量TA7317P各引脚对地的在线电阻（断电后，用红黑表笔正反测一次取平均值），与正常值对比。
- 如果Vcc电压正常,但IN+和IN-电压都正常，而输出脚（第3/7脚）始终为低电平（无法拉高），则基本可以判断芯片内部输出三极管击穿短路。
- 反之,如果输入脚条件满足，但输出脚始终为高电平（无法拉低），则可能是内部比较器或逻辑电路损坏。
常见故障点总结
- 功放末级故障（最常见）：末级功放管（对管）击穿短路，导致功放输出端有直流电压，触发保护，这是维修保护电路时首先需要排除的。
- 参考电压偏置电阻问题：连接IN-脚（第1/5脚）到地的电阻或分压网络开路、变值，导致参考电压偏离0V，引起误保护。
- 外接驱动三极管损坏：NPN驱动管开路或性能不良，导致无法驱动继电器。
- 继电器线圈断路：老化或烧毁。
- 滤波电容失效：Vcc脚的滤波电容失效，导致供电电压波动，引起电路工作不稳定或误触发。
- TA7317P芯片本身损坏：内部比较器或输出驱动电路损坏。
维修实例
故障现象：一台功放开机后，继电器不吸合，LED指示灯亮，但扬声器无声音。
维修步骤：
- 确认：继电器不吸，LED亮。
- 测Vcc：第8脚有+24V电压，正常。
- 测静态电压：
- 测量第1脚（L-声道IN-）电压：0V，正常。
- 测量第2脚（L-声道IN+）电压：+1.2V，异常！
- 测量第5脚（R-声道IN-）电压：0V，正常。
- 测量第6脚（R-声道IN+）电压：+1.2V，异常！
- 分析：左右声道的IN+电压都为+1.2V，而IN-为0V，说明保护电路被触发，但这个电压不是直接在功放输出端测量的，而是在进入TA7317P之前，问题可能出在检测电阻网络上。
- 检查检测电阻网络：沿着从功放输出端到TA7317P第2/6脚的电阻检查，发现有一个分压电阻（比如100kΩ）的阻值变得非常大（接近开路）。
- 更换电阻：更换一个同阻值的新电阻后，再次测量第2/6脚电压，变为0V。
- 测试：开机，继电器“嗒”的一声吸合，LED熄灭，功放恢复正常发声。
通过以上系统性的分析和排查,绝大多数TA7317P保护电路的故障都能被顺利解决。测量静态直流电压是诊断此类问题的核心。
