第一部分：维修前的准备工作
在动手之前,请务必做好以下准备，这既是保护自己，也是保护电视：
（图片来源网络，侵删）
-
安全第一！
- 断电： 维修前务必拔掉电源插头。
- 放电： 显像管（CRT）的高压包会储存有高压电，即使断电后一段时间内仍然危险，对于非专业人员，强烈建议不要自己打开后盖触摸高压部分，如果必须操作，请寻找有经验的师傅指导或学习专业的放电方法。
- 防电击： 不要在潮湿的环境下进行维修。
-
工具准备：
- 十字螺丝刀、一字螺丝刀
- 万用表（数字或指针式均可，推荐数字表）
- 绝缘胶带
- 镊子、尖嘴钳
- 酒精和棉签（用于清洁）
-
心理准备：
- 这是一台近20年的老机器,很多元件已经老化，维修难度和成本可能不如换一台新电视或二手平板电视划算。
- 请从最简单、最可能的原因开始排查。
第二部分：常见故障及排查思路
故障现象一：完全不开机，指示灯不亮
这是最常见也最容易排查的故障。
（图片来源网络，侵删）
排查思路：
- 检查电源线： 确保电源线插紧，插座有电（可以插个手机充电器试试）。
- 检查保险丝（Fuse）：

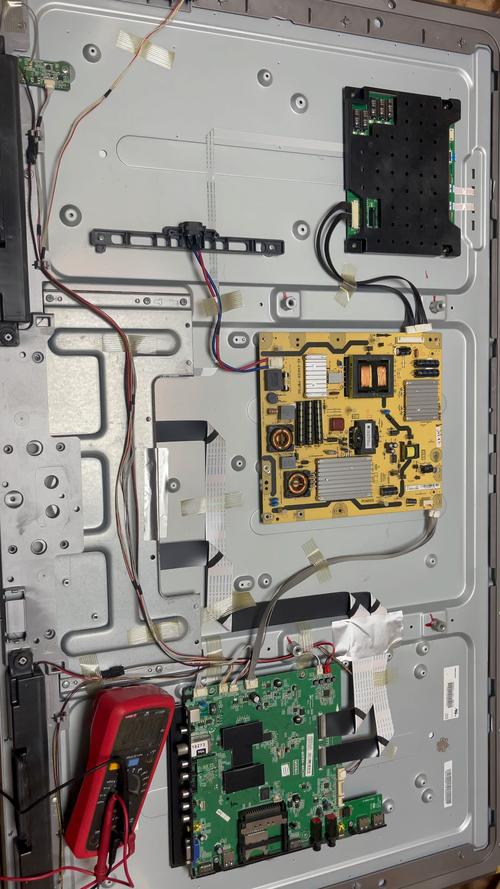

- 操作： 断电后，打开电视后盖，找到电源板，通常是一个独立的、体积较大的电路板，在电源板的输入端，你会看到一个玻璃管或陶瓷管状的元件，这就是保险丝。
- 测量： 用万用表的电阻档（通断档）测量保险丝两端，如果蜂鸣器响或电阻值接近0，说明保险丝是好的，如果蜂鸣器不响或电阻值无穷大，说明保险丝已熔断。
- 处理：
- 千万不要直接换上一个同规格的新保险丝就开机！ 保险丝熔断一定是电路中有过流短路的地方。
- 必须先排查短路点！ 重点检查电源板上的大滤波电容（通常是体积最大的圆柱形电容，可能鼓包或漏液）、整流桥、以及开关管（通常是三个引脚的元件，型号可能为2SC5144或类似）是否击穿短路，找到损坏元件并更换后，再换上同规格的新保险丝（通常是T2A或T3A，2A或3A，250V）。
故障现象二：不开机，但指示灯亮
这表明电源板的低压供电部分基本正常,问题出在高压形成或行扫描电路上。
排查思路：
-
听声音： 仔细听电视开机时是否有“嘶嘶”的高压声或轻微的“吱吱”声。
（图片来源网络，侵删）- 有声音： 说明行扫描电路和高压包在工作，可能是行输出变压器（高压包）次级负载问题，或者显像管本身问题，可以尝试“拍打法”轻轻拍打电视外壳和显像管管颈，看是否能偶然启动，如果能，说明对应位置的焊点或元件接触不良。
- 没有声音： 很可能是行扫描电路没有工作，重点检查行输出管、行推动管、行振荡电路（通常集成在中小规模IC中，如LA7837/LA7838等）以及其周边元件。
-
测量关键电压：
- 操作： 这需要一定的电子基础，在通电情况下（注意安全！），用万用表测量行输出管（Q402或类似位置）的集电极电压，正常情况下，应该有100V-130V左右的直流电压（具体看图纸）。
- 判断：
- 电压正常： 问题可能在行输出变压器（高压包）或显像管，高压包老化或内部短路是常见故障。
- 电压很低或为0： 说明行扫描电路没有工作，需要往前查行推动管（Q401）的基极是否有脉冲信号，以及行振荡IC的供电和外围电路。
故障现象三：有图像，但无伴音
排查思路：
- 检查静音功能： 检查遥控器和机身按键是否被误设置为静音模式。
- 检查音量设置： 确保音量没有被调到最小。
- 信号源问题： 如果是AV输入，检查视频线和音频线是否插好。
- 伴音功放电路：
- 操作： 打开后盖，找到伴音功放集成电路（通常是一个带有散热片的IC，型号可能是TDA2003、TDA2009、LA4445等）。
- 测量： 用万用表测量其供电引脚（通常是Vcc引脚）是否有正常的电压（如+12V, +24V等）。
- 判断：
- 供电正常： 问题可能在IC本身损坏，或者其输入端之前的音频处理电路（伴音中放、制式切换等）。
- 供电异常： 检查供电电路的保险电阻、滤波电容等。
故障现象四：图像异常
-
图像模糊、散焦：
- 原因： 通常是显像管尾板上的聚焦电位器老化或脏污。
- 处理： 找到显像管尾部电路板（也叫尾板或视放板），上面有三个旋钮，分别是“屏幕”、“绿截止”、“红截止”，还有一个或多个带弹簧的小旋钮，聚焦”电位器，用酒精棉签轻轻擦拭其碳膜，然后左右微调，直到图像最清晰。注意： 调节时不要幅度过大，否则可能找不到最佳点。
-
图像暗、亮度不足：
- 原因：
- 加速极电压过低（同样是尾板上的“屏幕”电位器）。
- 显像管老化,阴极发射电子能力下降。
- 视放板供电不足。
- 处理： 可以尝试微调“屏幕”电位器，略微提高加速极电压，让图像亮起来，但如果调得太亮会导致图像有回扫线，需谨慎，如果调高无效，可能是显像管老化，维修价值不高。
- 原因：
-
图像有彩色镶边或色纯度差：
- 原因： 电视受到强磁化（如旁边有音箱、吸铁石等）。
- 处理： 在电视开机状态下，使用消磁器对电视机进行消磁，如果没有消磁器，可以尝试将电视水平放置，然后关机再开机几次，或者慢慢远离有强磁场的环境，有时也能起到一定效果。
-
图像水平一条亮线：
- 原因： 场扫描电路故障，场输出IC（如LA7837/LA7838）或其外围元件损坏，导致垂直方向没有扫描电压，电子束只能水平移动。
- 处理： 这需要维修人员检测场输出IC的供电、输入/输出波形和外围元件，更换损坏元件。
-
图像垂直幅度不足（画面被压缩）：
- 原因： 通常是场扫描电路中的场供电滤波电容失效（容量减小）或场输出IC性能不良。
- 处理： 重点检查和更换这些关键元件。
第三部分：总结与建议
| 故障现象 | 最可能的原因 | DIY 难度 | 建议处理方式 |
|---|---|---|---|
| 不开机，灯不亮 | 电源线、保险丝熔断 | ★☆☆☆☆ (低) | 检查电源线、测量保险丝，更换前务必排查短路点。 |
| 不开机，灯亮 | 行扫描电路故障、高压包问题 | ★★★★☆ (高) | 风险较高，建议找专业师傅。 |
| 有图像无伴音 | 静音、音量设置、伴功放IC | ★★☆☆☆ (中低) | 先检查设置，再测量功放IC供电。 |
| 图像模糊 | 聚焦电位器脏污 | ★☆☆☆☆ (低) | 非常适合DIY，用酒精擦拭并微调即可。 |
| 图像暗 | 加速极电压低、显像管老化 | ★★☆☆☆ (中低) | 可微调“屏幕”电位器，老化则无解。 |
| 水平一条亮线 | 场扫描电路故障 | ★★★★☆ (高) | 电路复杂，需专业设备检测，建议送修。 |
| 图像有彩色镶边 | 电视机被磁化 | ★☆☆☆☆ (低) | 非常适合DIY，使用消磁器处理。 |
最终建议：
对于TCL HD29E64S这样的老电视，维修的价值主要在于情怀和DIY的乐趣。
- 简单的、外部可操作的故障（如聚焦、消磁、保险丝检查），完全可以自己动手，成就感满满。
- 涉及内部电路板、高压部分、复杂故障（如不开机、水平亮线），由于电路复杂、元件老旧、存在高压风险，强烈建议联系当地的老家电维修师傅，他们经验丰富，手头有配件，处理起来更安全、更高效。
在联系维修师傅前,可以先根据上述思路向师傅描述你的故障现象和已做的简单检查，这有助于师傅快速判断问题所在。
