维修这个故障需要遵循“安全第一”的原则，并遵循一套系统性的排查流程,下面我将为您提供一个详细的维修指南。

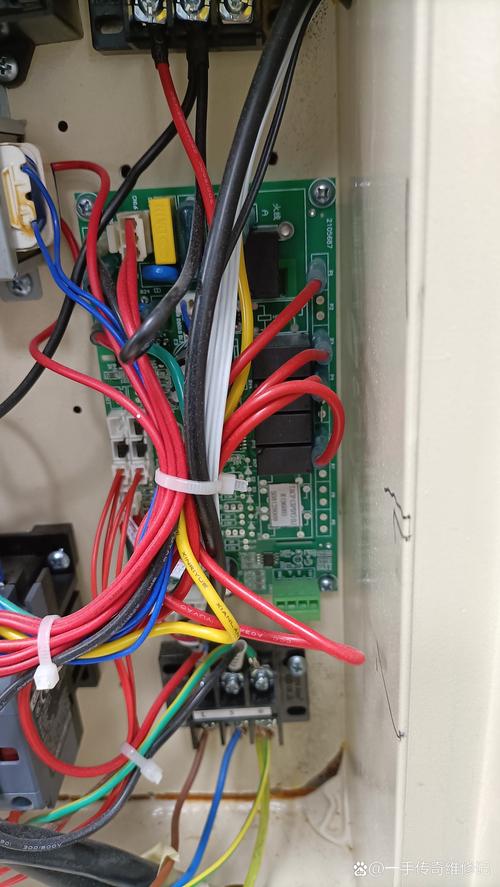

（图片来源网络，侵删）
第一步：安全准备与确认
在开始任何维修工作之前,请务必做到：
- 穿戴个人防护装备：绝缘手套、安全鞋、护目镜。
- 确认电梯状态：通过轿厢内的紧急报警装置或与物业/管理人员联系，确认电梯已处于“检修”状态或“困人救援”状态，并且已经切断主电源。严禁在电梯运行或自动状态下进行任何操作！
- 上锁挂牌：在电源开关处执行“上锁挂牌”程序,防止他人意外送电。
- 准备工具：万用表（推荐带蜂鸣器和二极管档）、螺丝刀、尖嘴钳、绝缘胶带等。
第二步：理解BP302安全回路
BP302是奥的斯电梯的一种控制系统，其安全回路是一个串联电路，这意味着回路中所有的安全触点（开关）都必须是闭合的，电路才能接通，只要任何一个触点断开，整个回路就会不通,导致电梯保护。
典型的安全回路串联组件包括（但不限于）：
- 机房总电源开关的辅助触点
- 主控制柜（MC/AC）上的安全继电器
- 极限开关
- 限位开关（上、下）
- 急停按钮（轿顶、轿内、底坑）
- 安全窗开关
- 安全钳开关
- 限速器开关
- 底坑急停开关
- 检修转换开关的常闭触点
- 门锁回路的串联触点（所有层门和轿门锁的串联）
第三步：系统性排查流程（从简到繁）
安全回路不通的排查就像“断案”，需要一个一个地排除嫌疑，推荐采用“分段排除法”或“电压测量法”。
（图片来源网络，侵删）
分段排除法（推荐初学者使用）
这种方法的核心是：将回路分成几段，逐一测试，确定故障点在哪一段。
-
找到安全回路的公共端：通常在安全继电器或主控柜的接线端子上，找到安全回路的电源正极（+24V DC）和公共/零线（COM）。
-
分段测量：
- 第一段：从电源开始，用万用表的蜂鸣档或二极管档，一表笔接电源正极，另一表笔沿着回路顺序,逐个测量每个安全开关的输入端和输出端。
- 例如：先测极限开关的输入端，如果蜂鸣器响，说明电源到这里是通的，然后将表笔移到极限开关的输出端，如果蜂鸣器不响了，就说明极限开关本身是断开的,故障点就在这里。
- 继续：如果极限开关输出端正常，就继续测量下一个开关（如限位开关）的输入端，以此类推,直到找到那个让蜂鸣器停止响的开关。
- 关键点：每个开关都要测量其输入和输出,确保开关本身是通的。
-
重点怀疑对象：根据经验,以下部件最容易出问题：
（图片来源网络，侵删）- 门锁：由于频繁开关，门锁机械部分容易磨损、卡阻，导致电气触点接触不良或断开，这是最高发的故障点。
- 急停按钮：容易被误碰或因潮湿、进水而损坏。
- 安全窗/安全钳开关：机械部分有异物或调整不当。
- 底坑开关：环境潮湿,容易进水腐蚀触点。
电压测量法（更精确）
- 送电测量：确保电梯处于检修状态，给主控制柜通电，安全继电器会因回路不通而处于未吸合状态。
- 测量对地电压：
- 万用表打到直流电压档（如DC 50V）。
- 黑表笔可靠接地（如控制柜的金属外壳）。
- 红表笔沿着安全回路的线路,逐点测量对地电压。
- 正常情况下，回路中所有点的电压都应该是接近0V的（因为回路是闭合的，没有电位差）。
- 当测量到某个点突然出现高电压（如+24V）时，说明这个点之后的回路是断开的,故障点就在这个测量点与下一个测量点之间的开关或连接线上。
第四步：常见故障点及处理方法
通过上述方法定位到具体故障点后,进行以下处理：
| 故障部件 | 可能原因 | 维修/处理方法 |
|---|---|---|
| 门锁 | 门锁滚轮磨损、偏斜，无法完全啮入。 门锁连杆卡死、变形。 电气触点氧化、接触不良或烧蚀。 门锁锁钩上有异物（如胶带、线头）。 |
调整门锁滚轮和锁钩，确保啮合深度足够（gt;7mm）。 清洁或更换锁钩，去除异物。 用酒精或专用触点清洁剂清洁电气触点，对于烧蚀严重的，更换门锁总成。 检查并调整门刀与门锁的相对位置。 |
| 急停按钮 | 按钮被按下后未弹起。 内部触点损坏或线路断路。 |
手动用力按几下，使其弹回原位。 拆开急停按钮，检查触点和弹簧，如果损坏，更换同型号急停按钮。 |
| 安全窗/安全钳开关 | 安全窗未完全关闭或未锁好。 开关机械部分松动或位置偏移，导致触点未压合。 开关本身损坏。 |
确认安全窗已完全关闭并锁紧。 重新调整开关位置，确保在安全窗关闭后，开关能被可靠压下，触点接通。 更换安全开关。 |
| 限速器开关 | 限速器动作后，开关未复位。 开关机械部分卡滞。 |
手动拨动开关的复位杆，使其复位。 检查并清除开关周围的异物，确保其活动灵活。 |
| 极限/限位开关 | 电梯冲顶或蹲底，导致机械动作后未复位。 开关安装位置不正确或松动。 |
手动将开关的滚轮从撞铁上拨离，使其复位。 重新检查并调整开关的安装位置和距离。 |
| 线路问题 | 插头松动、脱落。 线缆因磨损、挤压导致断路。 端子排上的螺丝松动。 |
重新插紧所有相关的插头。 仔细检查线缆，特别是转弯和穿墙处，找到破损点并修复（用绝缘胶带包裹或更换线缆）。 检查并拧紧所有端子螺丝。 |
第五步：维修后的测试
- 目视检查：确保所有维修过的部件安装牢固,没有遗留的工具或零件在电梯上。
- 慢车运行测试：
- 将电梯切换到“检修”状态。
- 使用检修开关,点动电梯向上和向下慢速运行一小段距离。
- 在此过程中，仔细听有无异响,观察所有部件是否动作正常。
- 功能测试：
- 测试所有急停按钮是否有效（按下后电梯应停止且无法启动）。
- 模拟打开安全窗,看电梯是否停止。
- 检查所有楼层和轿门开关是否正常。
- 恢复正常运行：确认所有功能正常后，通知相关人员，将电梯恢复正常运行状态,并做好维修记录。
重要提醒
- 如果你没有电梯维修的专业知识和经验，请不要自行尝试维修！ 电梯是特种设备,不当的操作可能导致严重的安全事故。
- 立即联系专业的电梯维保公司,他们是唯一合法且有能力处理此类问题的专业人员。
希望这份详细的指南能帮助你理清思路,安全永远是第一位的！
