第一部分：安全须知与准备工作
在开始任何维修之前,安全永远是第一位的。

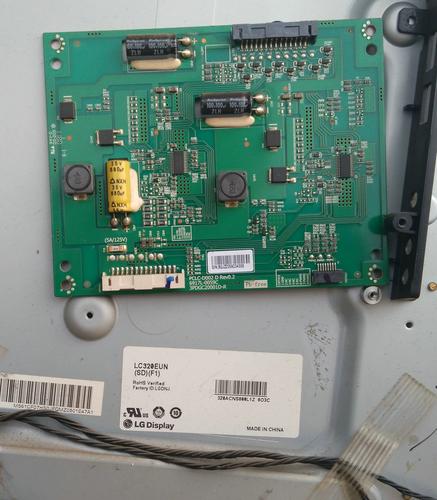

（图片来源网络，侵删）
- 断电操作：务必拔下电视的电源插头，并等待至少5-10分钟，让主板上的大容量电容充分放电，避免触电风险。
- 防静电：主板上的精密电子元件对静电非常敏感，维修前请佩戴防静电手环，并确保工作环境干燥，如果手环没有，可以经常触摸金属水管或机箱金属部分来释放自身静电。
- 准备工具：
- 十字和一字螺丝刀
- 防静电手环
- 万用表（必备，用于电压、电阻、通断测量）
- 电烙铁、焊锡丝、松香（用于拆焊元件）
- 热风枪（用于拆焊BGA芯片，如CPU、电源IC等，技术要求高）
- 放大镜或显微镜（用于观察细小焊点和元件）
- 镊子、吸锡器、吸锡线
第二部分：常见故障现象与主板故障分析
创维32E82RD的主板（通常型号可能包含5800-P42-8800-XM01或类似标识）可能会出现各种问题，以下是几种典型故障及其可能的原因：
故障现象1：完全无反应，指示灯不亮
- 故障范围：电源部分或主板供电电路。
- 可能原因：
- 电源板问题：虽然问题在主板，但首先要排除电源板是否正常供电到主板，测量主板上的
+24V、+12V、+5V、+3.3V等主供电电压是否正常。 - 主板电源输入电路：连接器旁边的保险丝（通常为F1, F2等）是否熔断。
- 电源管理芯片：如
TPS65261或其他型号的PFC/电源IC损坏，这是最常见的故障点之一，通常会导致保险丝熔断。 - 整流桥：烧毁导致保险丝熔断。
- 主芯片CPU或晶振：CPU未工作，导致整个系统不启动，此时可能有待机电压，但无其他电压。
- 电源板问题：虽然问题在主板，但首先要排除电源板是否正常供电到主板，测量主板上的
故障现象2：指示灯亮，但屏幕不亮，无图像无声音
- 故障范围：主板核心供电、系统启动部分。
- 可能原因：
- 主芯片CPU未工作：
- CPU供电电路异常（如
+1.05V,+1.2V,+3.3V等核心电压未产生或电压过低）。 - CPU复位电路异常（复位电压
RST不正常）。 - CPU时钟电路异常（晶振无输出或频率偏移）。
- CPU供电电路异常（如
- 软件问题：内部存储器（Flash或EEPROM）固件损坏或丢失。
- 关键总线问题：I2C总线、SPI总线等通信线路不通或被拉死。
- 主芯片CPU未工作：
故障现象3：屏幕有图像，但无声音
- 故障范围：音频处理部分。
- 可能原因：
- 音频功放IC：如
TDA7498或其他型号的功放IC损坏。 - 音频处理IC：主板上的音频解码或处理芯片故障。
- 静音控制电路：静音控制线路（MUTE）异常，导致被强制静音。
- 软件设置：软件内部音频设置被误调。
- 音频功放IC：如
故障现象4：屏幕出现花屏、白屏、黑屏或图像闪烁
- 故障范围：屏线接口、显存、主芯片、或软件。
- 可能原因：
- 屏线接触不良或损坏：检查连接到屏幕的排线是否松动或氧化。
- 显存芯片：DDR2或DDR3内存芯片虚焊或损坏。
- 主芯片GPU部分：核心芯片的图形处理单元或其供电、时钟电路有问题。
- 软件冲突：驱动程序或固件异常。
第三部分：主板维修详细步骤
这里以最常见的 “无反应，保险丝熔断” 故障为例，进行详细拆解。
步骤1：目视检查
- 断电后,将主板从电视中取出。
- 仔细检查主板上是否有明显的物理损伤：
- 烧黑的元件：电容、IC、电阻等是否有鼓包、漏液或烧焦的痕迹。
- 虚焊的焊点：特别是大功率IC（如电源IC、CPU）的引脚，是否有裂纹或光泽不均。
- 断开的铜箔：电路板上是否有细小的线路断裂。
- 异物：是否有导电的金属碎屑或虫子造成短路。
步骤2：测量关键电压（重点）
- 找到主板上的电源输入接口
J801或类似标识。 - 使用万用表的二极管档或电阻档，在路测量输入端的保险丝
F1和F2的通断。- 如果保险丝熔断：说明后级电路存在严重短路。绝对不能直接更换新保险丝上电！ 必须先找到短路点。
- 如果保险丝完好：说明后级没有硬性短路，可以继续测量。
步骤3：排查短路点（针对保险丝熔断）
- 测量整流桥：断开整流桥的交流输入端，测量直流输出端对地（GND）的电阻，如果电阻接近0欧姆，则整流桥损坏。
- 测量PFC/电源IC：这是最常见的故障点，断开电源IC（如
TPS65261）的VCC或HV供电引脚，再次测量输入端对地电阻，如果电阻恢复正常，说明是该IC损坏，如果仍然短路，需要检查其周边的电容、电阻等元件。 - 逐路断开负载：如果以上都正常，可能是后级某路负载短路，可以尝试断开各路电压的滤波电容，分别测量对地电阻，以缩小故障范围。
步骤4：修复与更换元件
- 更换保险丝：找到短路点并修复后，更换同规格、同电流的保险丝，保险丝通常有
T或F前缀，如T2A 250V。 - 更换损坏的IC：使用热风枪小心地拆下损坏的芯片（如电源IC），清理焊盘，然后涂上助焊膏，对准位置重新焊接，焊接后需要清理周围的焊锡，防止短路。
- 更换电容：对于鼓包、漏液的电容，使用电烙铁将其焊下，更换为同型号、同参数（容量、耐压、尺寸）的新电容，注意电解电容的正负极。
- 补焊：对于虚焊的元件，特别是CPU、电源IC等大芯片，使用热风枪进行整体补焊，或使用电烙铁逐个加焊引脚。
步骤5：软件故障处理
如果怀疑是软件问题（如开机黑屏、指示灯闪烁等），可以尝试以下操作：
- 进入工程模式：使用遥控器输入特定的指令（如
工厂模式密码，常见为1111,0000,8888等，具体需查型号），进入后可以尝试恢复出厂设置。 - 刷新固件：需要有专用的刷机工具和对应的固件文件（
.bin或.hex文件），这需要较高的技术，操作不当可能导致主板彻底变砖。 - 更换存储芯片：如果Flash存储器本身损坏，需要拆下原芯片，读取数据，烧录到新芯片中再焊回，这是最复杂的方法。
第四部分：总结与建议
- 先外后内：在拆机前，先检查电源线、遥控器、信号源等外部因素。
- 先易后难：先检查保险丝、排线等简单易查的部分，再深入复杂的芯片级维修。
- 善用图纸和资料：寻找该主板的原理图和点位图是成功维修的关键，这些资料能告诉你每个引脚的功能、电压值，以及信号流向，可以在一些维修论坛或网站上搜索。

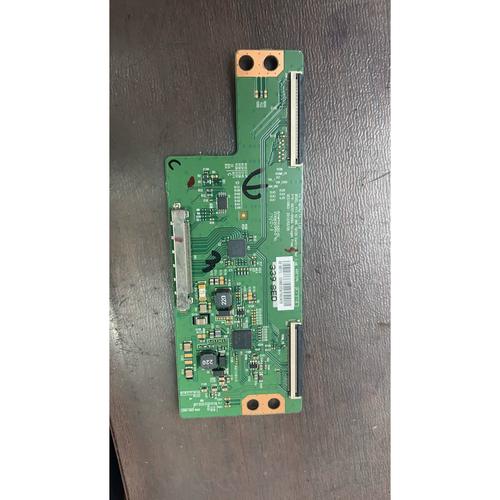

（图片来源网络，侵删）
