维修前的准备工作与安全须知
-
安全第一：
（图片来源网络，侵删）- 断电操作：在进行任何内部检查或维修前，务必拔掉机顶盒的电源插头。
- 防静电：人体静电可能损坏机顶盒内部的敏感电子元件（如调谐器、解码芯片），在接触电路板前，请触摸一下金属水管或暖气片，释放静电。
- 使用合适的工具：准备一套螺丝刀（通常是十字和一字）、万用表、镊子、尖嘴钳等。
-
准备工具：
- 十字/一字螺丝刀
- 万用表（必备，用于测量电压、电阻、通断）
- 同轴线缆（用于测试信号）
- 卫星信号源（已知有信号的卫星天线，用于交叉测试）
-
了解基本原理：
- HS-609的工作流程是：天线 → 高频头 → 同轴线缆 → 机顶盒（调谐器） → 解码器 → 视音频输出。
- 维修时,我们要遵循“从外到内，从简到繁”的原则，先排除外部线路和设置问题，再考虑机顶盒内部故障。
常见故障与排查步骤
故障现象一：完全无反应，指示灯不亮
这是最常见也最容易排查的故障。
可能原因及排查步骤：
（图片来源网络，侵删）
-
电源问题：
- 检查电源插座：用手机充电器或其他小电器插在同一个插座上，确认插座有电。
- 检查电源适配器（电源块）：
- 目视检查：拔下电源适配器，检查其输入和输出端的插头是否有破损，适配器外壳是否鼓包、烧焦或有焦糊味。
- 测量输出电压：这是最关键的一步。
- 将万用表调至直流电压档，量程选择比标称电压稍高（如标称12V，则选20V档）。
- 将万用表红表笔插入电源适配器输出插头的内芯，黑表笔插入外圈金属。
- 插上电源适配器,读取电压值。
- 正常情况：电压值应与标称值（通常是12V）基本一致，且稳定，标称12V，实测可能在11V-13V之间波动。
- 故障情况：
- 电压为0V：适配器内部开路或保险丝熔断。
- 电压远低于标称值（如只有2-3V）：适配器内部性能下降或短路。
- 电压不稳定,跳动剧烈：适配器内部元件损坏。
- 检查机顶盒电源输入口：如果适配器有输出，但机顶盒没反应，可能是机顶盒电源插座内部的焊点脱虚或断裂，需要拆机检查。
-
机顶盒内部电源板故障：
- 如果确认电源适配器正常,问题就在机顶盒内部。
- 拆开机顶盒：拧下后盖螺丝，打开外壳。

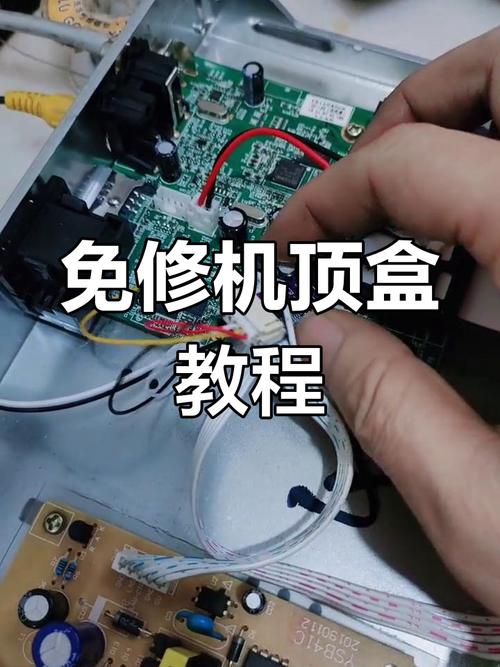

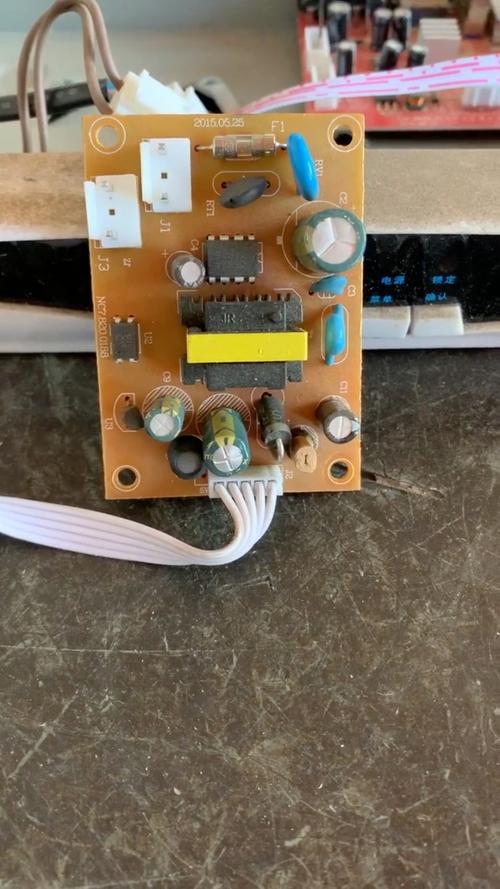

- 找到电源板：通常是一块独立的板子，通过排线或插座与主板连接。
- 检查保险丝：电源板上通常会有一个或几个小玻璃管或绿色/棕色的方形贴片保险丝，用万用表的电阻档（通断档）测量其两端，如果蜂鸣器响或阻值为0，则保险丝正常；如果不响或阻值无穷大，则保险丝熔断。
- 注意：保险丝熔断是“结果”而不是“原因”，不能只换保险丝，必须找到导致保险丝熔断的故障点（如滤波电容、稳压芯片击穿短路），否则换上新的保险丝会立刻再次熔断。
- 检查电源相关元件：用万用表测量电源输入端的两个大电解电容（滤波电容）是否短路，测量电源输出端的稳压芯片（如常见的7812，输出12V）是否损坏。
故障现象二：有电源指示灯，但屏幕无图像，无声音
这说明机顶盒的电源部分基本正常,问题出在信号处理或系统部分。
可能原因及排查步骤：
-
外部线路和天线问题（最常见）：
- 检查同轴线缆：检查从天线到机顶盒的同轴线缆是否被压扁、破损或严重弯折，可以更换一根好的线缆测试。
- 检查高频头（LNB）：
- 检查LNB的电源线是否连接牢固。
- 检查LNB本身是否损坏,可以将LNB的信号线直接接到另一台正常工作的卫星机上测试，或者用这台好的机顶盒去接另一个已知的LNB测试。
- 检查信号设置：进入机顶盒的菜单，检查本振频率、下行频率、符号率、极化方式等参数是否正确设置，任何一个参数错误都可能导致无信号。
-
机顶盒内部问题：
- 信号输入接口问题：检查机顶盒后面板的F型射频输入口是否松动，内部与电路板的焊点可能会因频繁插拔而脱焊，可以尝试用电烙铁重新加固焊点。
- 调谐器（Tuner）故障：
- 调谐器是接收卫星信号的核心部件,是故障高发区。
- 交叉测试法：将一个确认有信号的信号源（天线和LNB）接到这台有故障的机顶盒上，如果仍无信号，再将这台机顶盒接到一个正常工作的信号源上，如果依然无信号，那么基本可以肯定是调谐器损坏了。
- 测量调谐器供电：调谐器需要+5V、+18V（或13V/18V切换用于控制极化）等电压，用万用表测量调谐器供电引脚的电压是否正常，如果电压异常，检查供电电路；如果电压正常但无信号，则调谐器本身很可能损坏。
- 程序或软件问题：
- 虽然HS-609这类机器通常没有复杂的操作系统，但内部固件也可能出错。
- 尝试恢复出厂设置：在菜单里找到“恢复出厂设置”或“工厂默认”选项，尝试重置。
- 刷机：如果怀疑是程序错乱，可以尝试找对应型号的固件文件，通过串口（通常是一个4针的排座，标有GND, VCC, TX, RX）进行刷机，这需要一定的技术基础。
- 视频/音频输出问题：
- 如果菜单能正常显示,但收看电视没声音没图像，可能是视频或音频编码芯片、D/A转换芯片或输出接口的问题。
- 检查AV线（红白黄三色线）是否插好。
- 可以尝试切换输出模式（如AV转HDMI，如果机顶盒支持的话）。
- 用万用表测量AV接口的对应引脚,看是否有信号输出。
故障现象三：图像有马赛克、画面卡顿或信号质量栏为0
这通常是信号弱或信号不稳定导致的。
可能原因及排查步骤：
-
外部因素（首要排查）：
- 天线偏移：大风、人为等因素可能导致天线方向发生偏移，导致信号质量下降，需要重新寻星对准。
- 天气影响：暴雨、大雪、浓雾等恶劣天气会严重影响卫星信号（俗称“雨衰”）。
- 线路问题：同轴线缆质量差、过长、接头氧化或进水，会导致信号严重衰减，检查并重新制作F头，或更换高质量的线缆。
- 高频头老化：LNB内部的高频头性能下降，导致信噪比降低，更换一个新的LNB测试。
-
机顶盒内部问题：
- 调谐器性能下降：调谐器内部的低噪声放大器性能变差，导致接收微弱信号的能力减弱，这种情况比较少见，但也是可能的。
- 供电电压不稳：如果提供给调谐器的+18V或+13V电压不稳定或偏低，也会影响信号质量，检查电源板和给调谐器供电的电路。
总结与建议
| 故障现象
